GT12MCBE

产品分类: 拨动开关
厂牌: C&K
产品描述: 20V(DC) On-Off 40000Cycles 20V 20V 3.81mm 通孔安装
供应商型号: N-GT12MCBE
供应商: 云汉优选
标准整包数: 1

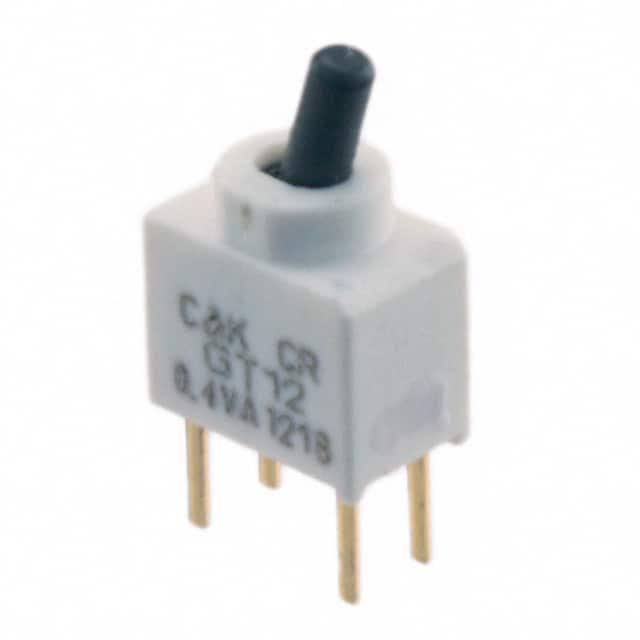

C&K 拨动开关 GT12MCBE

GT12MCBE概述

    C&K GT系列密封超微型开关技术手册

    产品简介


    C&K GT系列密封超微型开关是一款专为高精度和小体积要求设计的电子元件。它适用于手握式通信设备及小型仪器仪表等领域。此系列开关具有防焊料和清洁剂污染的特点,是目前市面上最小的微型开关之一。

    技术参数


    | 参数 | 规格 |

    | 接触额定值 | 最大0.4 VA @ 20 V AC或DC |
    | 机械与电气寿命 | 40,000次接通-断开循环 |
    | 接触电阻 | 初始值通常低于50 mΩ |
    | 绝缘电阻 | 最小10^9 Ω |
    | 工作电压 | 500 Vrms(海平面) |
    | 工作温度 | –30ºC到85ºC |
    | 安装方式 | 通孔安装和表面贴装 |

    产品特点和优势


    1. 密封性能:防止焊料和清洁剂污染物进入,确保长时间稳定运行。
    2. 超微型设计:体积小巧,为设备节省更多空间。
    3. 高耐温材料:采用UL 94V-0认证材料,具备高温稳定性。
    4. 环保材料:符合RoHS标准,对环境友好。

    应用案例和使用建议


    GT系列密封超微型开关广泛应用于手持通信设备和小型仪器仪表。例如,在便携式医疗设备中,此开关可用于控制显示面板的开启与关闭。对于使用该开关的应用场合,建议确保设备在工作过程中温度不超过规定的范围(–30ºC到85ºC),并注意防护以免受到外部污染物影响。

    兼容性和支持


    该系列开关可通过通孔或表面贴装的方式进行安装,且提供标准的抗静电带卷包装。制造商提供了详细的技术支持和维护信息,以帮助用户正确使用和维护产品。如需进一步定制,可以联系客户服务部门获取支持。

    常见问题与解决方案


    1. 问题:接触不良
    解决方案:检查安装过程是否有误,确认接触部位无污垢或杂质。
    2. 问题:使用寿命短
    解决方案:确认工作环境条件,避免超过开关的最大额定值使用。
    3. 问题:接通时产生噪音
    解决方案:检查内部部件是否安装正确,如有必要,重新焊接连接点。

    总结和推荐


    总体而言,C&K GT系列密封超微型开关以其出色的密封性能、紧凑的设计和稳定的电气性能,成为了高性能电子设备的理想选择。尤其是对于需要在极端环境下工作的设备来说,此系列产品表现出色,值得信赖。如果您的项目需要这类产品,我们强烈推荐考虑使用C&K GT系列开关。

GT12MCBE参数

参数
电压额定值 20V(DC)
执行器长度 3.81mm
机械寿命 40000Cycles
开关功能 On-Off
指示颜色 -
最大交流触点电压 20V
最大直流触点电压 20V
电流额定值 -
安装方式 通孔安装
零件状态 在售
包装方式 散装

GT12MCBE厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

GT12MCBE数据手册

厂牌 PDF简要描述 下载
C&K 拨动开关 C&K GT12MCBE GT12MCBE数据手册

GT12MCBE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15+ $ 7.1444 ¥ 60.7274
45+ $ 5.9946 ¥ 50.9541
95+ $ 5.6304 ¥ 47.8584
200+ $ 5.1 ¥ 43.35
库存: 88
起订量: 15 增量: 1
交货地:
最小起订量为:15
合计: ¥ 910.91
直接购买
加入购物车
