EP11FPD1AVBE

产品分类: 按钮开关
厂牌: C&K
产品描述: 圆形,平头,柱塞 Off-Mom SPST-NO 20V 20V 60000Cycles 垂直安装,通孔安装
供应商型号: N-EP11FPD1AVBE
供应商: 云汉优选
标准整包数: 1

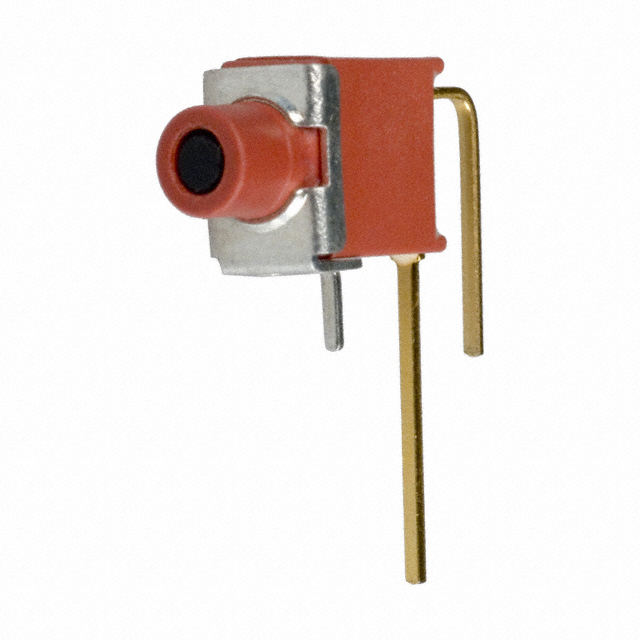

C&K 按钮开关 EP11FPD1AVBE

EP11FPD1AVBE概述

    # CK Switches EP 系列密封微型按钮开关技术手册

    产品简介


    CK Switches 的 EP 系列密封微型按钮开关是一种高可靠性的电子元器件,适用于多种紧凑型设备的设计需求。该系列按钮开关体积小巧,同时提供卓越的密封性能,可有效抵御焊接过程及清洁工艺中的污染。EP 系列按钮开关适用于电信设备、计算机、仪器仪表等多个领域的控制和操作,是现代电子产品不可或缺的重要组件。
    主要功能:
    - 提供 SPST、SPDT 和 DPST 多种电路结构选择。
    - 支持表面贴装和通孔安装方式。
    - 可选带密封环氧树脂或不带密封选项。
    - 支持通过标准帽体设计实现多样化的功能布局。
    应用领域:
    - 电信和网络设备
    - 计算机及外围设备
    - 测量与控制系统
    - 工业自动化设备

    技术参数


    以下为 EP 系列按钮开关的关键技术规格:
    | 参数 | 值 |

    | 接触额定值 | 0.4 VA @ 20 V AC/DC(最大) |
    | 电寿命 | EP11/EP21:60,000 次;EP12:30,000 次 |
    | 接触电阻 | <20 mΩ(初始值,银和金镀层) |
    | 绝缘电阻 | ≥10⁹ Ω |
    | 耐电压 | ≥1000 Vrms(海平面条件下) |
    | 工作温度范围 | -30°C 至 +85°C |
    | 防护等级 | IP57(防尘、短时浸水保护) |
    | 包装方式 | 防静电编带和卷盘(符合 EIA 481-3 标准) |

    产品特点和优势


    EP 系列按钮开关凭借其独特的功能设计,在众多应用场景中展现了显著的优势:
    1. 密封性能优越:完全密封设计能够防止焊接过程中的溶剂渗入,确保长期稳定运行。
    2. 多样化安装方式:提供表面贴装和通孔两种安装形式,满足不同设备的安装需求。
    3. 可靠的耐用性:采用高品质材料制造,电寿命长达数万次,适合高频率使用场景。
    4. 环保合规:所有型号均提供 RoHS 合规版本,符合国际环保标准。
    5. 标准化设计:支持标准帽体和各种接线配置,简化设计流程。

    应用案例和使用建议


    EP 系列按钮开关广泛应用于通信设备、计算机外设等领域。例如,在电信设备中,EP 系列可以作为信号切换的主控元件,确保高可靠性和耐用性。
    使用建议:
    - 在高频率应用场合中,建议选用 EP11 或 EP21 型号以获得更高的电寿命。
    - 对于需要快速更换操作头的应用场景,可以选择带快拆式手柄的型号。
    - 为提升整体电路可靠性,可在接线端子处添加防松措施。

    兼容性和支持


    CK Switches 提供丰富的配套硬件选项,如不同的帽体颜色(白色、黑色、红色)以及可选的封胶密封方式,增强了产品的通用性和灵活性。此外,CK Switches 提供详尽的技术文档和支持服务,确保客户能够顺利进行产品选型和应用开发。

    常见问题与解决方案


    以下是部分常见问题及其解决方法:
    1. 问题:开关触点接触不良
    解决方案:检查安装是否存在误操作或接触点是否有污物,必要时重新清洁并调整位置。
    2. 问题:开关无法正常弹回
    解决方案:确认弹簧是否损坏或安装过程中出现卡滞现象,及时更换受损部件。
    3. 问题:开关耐久测试结果不达标
    解决方案:检查是否超负荷使用,确保电流和电压在额定范围内,并适当减少开关操作频率。

    总结和推荐


    CK Switches EP 系列密封微型按钮开关以其卓越的密封性能、多样化的功能设计和广泛的适用性成为众多行业用户的理想选择。产品在电信、计算机和工业控制领域表现出色,尤其适用于对尺寸紧凑且要求高性能的应用场景。综合来看,EP 系列按钮开关值得推荐,尤其是在需要高可靠性和长寿命的设计项目中。
    如需进一步了解或定制相关产品,请联系 CK Switches 客户服务中心获取详细信息和技术支持。

EP11FPD1AVBE参数

参数
最大直流触点电压 20V
执行器类型 圆形,平头,柱塞
开关功能 Off-Mom
面板开孔尺寸 -
电气寿命 60000Cycles
指示颜色 -
开关配置 SPST-NO
最大交流触点电压 20V
机械寿命 -
电流额定值 -
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 托盘

EP11FPD1AVBE厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

EP11FPD1AVBE数据手册

厂牌 PDF简要描述 下载
C&K 按钮开关 C&K EP11FPD1AVBE EP11FPD1AVBE数据手册

EP11FPD1AVBE封装设计

查看详情并下载
Symbol
Footprint
3D Model
