K12PBK1.55N

产品分类: 按钮开关
厂牌: C&K
产品描述: C & K 黑色按钮开关, 印刷电路板安装, 瞬时操作, 无指示灯, 单刀单掷
供应商型号: K12PBK1.55N
供应商: Master
标准整包数: 5

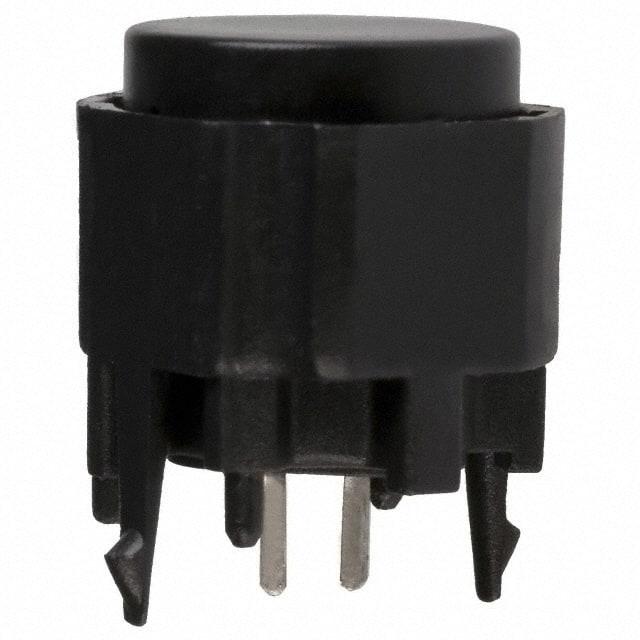

C&K 按钮开关 K12PBK1.55N

K12PBK1.55N概述

    # 高性能按键开关:K12系列

    产品简介


    K12系列高性能按键开关是专为高要求应用设计的。这类开关广泛应用于汽车、户外运输工具、工业电子设备、计算机和网络设备以及操纵杆等场景。K12系列提供了丰富的选项组合,能够满足不同的需求,包括多种颜色的LED、不同的操作力和行程等,非常适合用于需要长时间稳定工作的场合。

    技术参数


    尺寸和重量
    - 外形尺寸:取决于具体型号(如K12A、K12C等)
    电气特性
    - 切换功率:最小/最大值为0.02mW/3W
    - 切换电压:最小/最大值为2V DC / 30V DC
    - 切换电流:最小/最大值为10mA / 100mA
    - 绝缘电阻:≥10^10 Ω
    - 介电强度:50Hz下1分钟 ≥ 500V
    - 接触电阻:初始 ≤ 50mΩ
    - 触点寿命:≥10^6 次操作(某些版本可能不同,如K12G和K12GO的第二开关≥5×10^4 次操作)
    - 开关弹跳时间:≤1ms
    机械特性
    - 总行程:1mm、1.5mm、2mm
    - 操作力:1.5N、2.5N、3.5N、5N、3.5/7N、6/12N(根据请求,还可以提供7N、9N和20N)
    - 保护等级:K12C达到IP67(防尘防水),其他版本为IP40
    工作环境
    - 工作温度范围:-40°C到85°C
    - 存储温度范围:-40°C到95°C

    产品特点和优势


    K12系列按键开关的主要优势包括:
    - 卓越的手感:确保使用者体验最佳的操作反馈。
    - 广泛的颜色选择:提供绿、黄、橙、红、白和蓝等多种LED颜色,满足不同应用场景的需求。
    - 高可靠性:设计用于低水平切换,具有长寿命和高可靠性的特点。
    - 防护等级高:K12C型号具备IP67防护等级,适用于严苛环境。
    - 定制化选项:提供无弹片、中央LED等多种配置,可以满足特定的设计需求。

    应用案例和使用建议


    应用案例
    K12系列开关广泛应用于汽车行业,例如车门锁按钮、空调控制面板等;同时也被用于户外运输工具如农用车辆、重型卡车等场景;在工业电子设备中,K12系列开关被用于控制面板和操作台上的各种控制按钮。
    使用建议
    - 在选择操作力时,要根据实际的应用负载进行合理选择,以保证操作的准确性和使用寿命。
    - 当使用K12系列开关在户外环境中时,应特别注意环境的湿度和灰尘情况,选择带有高防护等级的型号,如K12C(IP67)。

    兼容性和支持


    K12系列按键开关具有良好的兼容性,可以方便地安装在标准的PCB板上。厂商提供了波峰焊接和手工焊接两种安装方式,适应不同的生产需求。同时,CK Components还提供了全面的技术支持和售后服务,确保客户在使用过程中能够得到及时的帮助。

    常见问题与解决方案


    问题一:开关操作力不均匀
    - 解决方案:检查安装是否正确,确保所有安装孔对齐。如果问题依旧存在,请联系厂家技术支持。
    问题二:LED灯无法正常点亮
    - 解决方案:检查LED引脚连接是否正确,电压和电流是否符合要求。如果仍然存在问题,请检查线路是否有短路现象。
    问题三:开关出现接触不良的情况
    - 解决方案:检查开关的清洁度,确保没有灰尘或其他杂质影响正常接触。必要时可使用专用工具进行清洁。

    总结和推荐


    K12系列高性能按键开关以其卓越的操作手感、广泛的配置选项以及高可靠性和防护等级,在众多应用场合中表现出色。无论是在汽车、工业还是消费电子产品中,K12系列都是值得信赖的选择。特别是对于需要高可靠性和定制化的应用,K12系列无疑是最佳的选择之一。我们强烈推荐K12系列按键开关给那些寻求高质量、高性能电子元件的工程师和技术专家们。

K12PBK1.55N参数

参数
电流额定值 100mA(DC)
面板开孔尺寸 -
机械寿命 100万次
电气寿命 1000000Cycles
最大交流触点电压 -
执行器类型 圆形,按钮
指示颜色 -
开关配置 SPST-NO
开关功能 Off-Mom
最大直流触点电压 30V
长*宽*高 10.9mm(长度)*9mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

K12PBK1.55N厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

K12PBK1.55N数据手册

厂牌 PDF简要描述 下载
C&K 按钮开关 C&K K12PBK1.55N K12PBK1.55N数据手册

K12PBK1.55N封装设计

查看详情并下载
Symbol
Footprint
3D Model
