7305P3Y9CSE

产品分类: 拨动开关
厂牌: C&K
产品描述: 28V(DC) Mom-Off-Mom 40000Cycles 28V 120V 5A 11.43mm 插件 通孔安装 12.7mm(长度)*32.41mm(高度)
供应商型号: N-7305P3Y9CSE
供应商: 云汉优选
标准整包数: 1

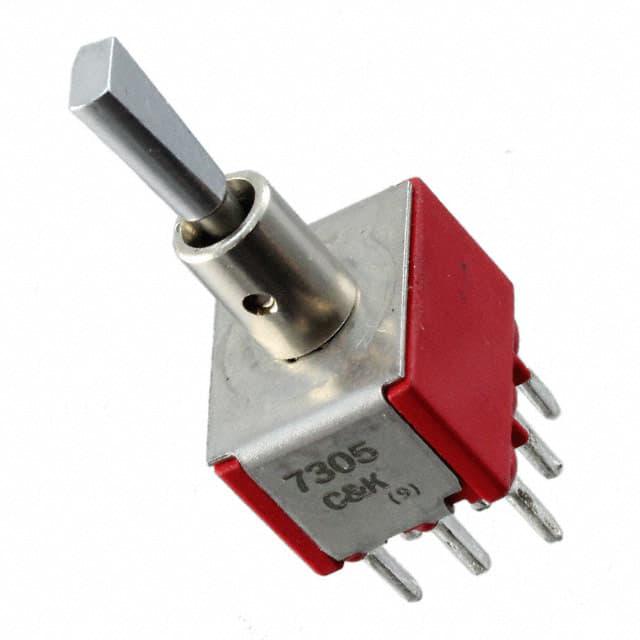

C&K 拨动开关 7305P3Y9CSE

7305P3Y9CSE概述

    7000 系列微型拨动开关

    产品简介


    7000系列微型拨动开关是CK Components公司生产的高性能电子元器件。这些开关设计用于多种应用领域,包括电信、仪器仪表和医疗设备。它们具备多极和多位置的功能,提供丰富的致动器和端接选项。本系列的开关还符合RoHS标准,具有广泛的兼容性和可靠性。

    技术参数


    - 接触额定值:
    - B接触材料:最大0.4瓦特@20伏交流或直流
    - Q接触材料:120伏交流或28伏直流时最大5安培;250伏交流时最大2安培
    - 电气寿命:
    - 7X01和UX1型号:满载下100,000次循环
    - 其他所有型号:满载下40,000次循环
    - 接触电阻:通常初始为10毫欧姆(@2-4伏直流,100毫安)
    - 绝缘电阻:最小10^9欧姆
    - 介电强度:海平面最小1000伏
    - 工作温度范围:-30°C至85°C
    - 焊锡性:符合MIL-STD-202F方法208D或EIA RS-186E方法9标准

    产品特点和优势


    - 多极和多位置:满足各种复杂的控制需求。
    - 丰富选择:致动器和端接方式多样,可以满足不同客户的需求。
    - 环境兼容性:环氧端子密封符合底部清洗要求。
    - 环保认证:RoHS合规型号可选,适合绿色制造标准。

    应用案例和使用建议


    典型应用包括电信、仪器仪表和医疗设备。在这些应用中,7000系列开关因其稳定性和高可靠性而广受好评。例如,在电信设备中,它可以用作线路切换控制;在医疗设备中,它可以作为控制信号的切换装置。使用建议包括:
    - 确保选择适当的接触材料,以确保开关能够在特定环境下正常工作。
    - 在安装时注意保持合适的环境温度,以延长使用寿命。
    - 定期检查焊接点,以防止因老化导致的接触不良问题。

    兼容性和支持


    - 兼容性:可以与多种电子元器件和其他设备兼容,具体兼容性需要根据选择的型号来确认。
    - 支持:CK Components提供详尽的技术支持和客户服务,包括定制化服务和售后支持。

    常见问题与解决方案


    - 问题1:接触电阻过大。
    - 解决方案:检查焊接质量和端子连接,必要时重新焊接。
    - 问题2:电气寿命不足。
    - 解决方案:选择更高电气寿命的型号,或者定期维护和检查。

    总结和推荐


    7000系列微型拨动开关凭借其稳定的性能、广泛的应用场景以及优秀的兼容性,是市场上非常受欢迎的产品。我们强烈推荐这款产品给那些需要高质量、高性能拨动开关的客户。

7305P3Y9CSE参数

参数
机械寿命 40000Cycles
开关功能 Mom-Off-Mom
指示颜色 -
最大交流触点电压 120V
最大直流触点电压 28V
电流额定值 5A
电压额定值 28V(DC)
执行器长度 11.43mm
长*宽*高 12.7mm(长度)*32.41mm(高度)
通用封装 插件
安装方式 通孔安装
零件状态 在售
包装方式 散装

7305P3Y9CSE厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

7305P3Y9CSE数据手册

厂牌 PDF简要描述 下载
C&K 拨动开关 C&K 7305P3Y9CSE 7305P3Y9CSE数据手册

7305P3Y9CSE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
6+ $ 17.7232 ¥ 150.6472
15+ $ 16.9023 ¥ 143.6695
30+ $ 16.422 ¥ 139.587
60+ $ 16.1058 ¥ 136.8993
100+ $ 15.7896 ¥ 134.2116
库存: 125
起订量: 6 增量: 1
交货地:
最小起订量为:6
合计: ¥ 903.88
