EP11SD1ABE

产品分类: 按钮开关
厂牌: C&K
产品描述: 圆形,柱塞 Off-Mom SPST-NO 20V 20V 60000Cycles 通孔安装 8.13mm(长度)*9.27mm(高度)
供应商型号: N-EP11SD1ABE
供应商: 云汉优选
标准整包数: 1

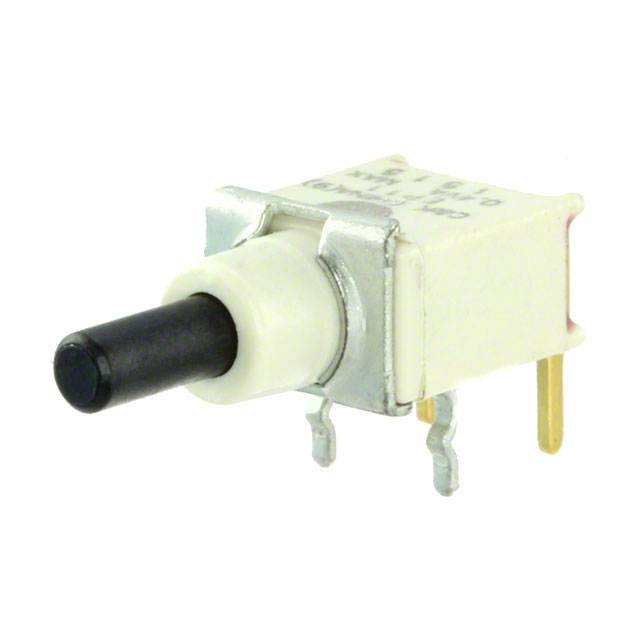

C&K 按钮开关 EP11SD1ABE

EP11SD1ABE概述


    产品简介


    CK Switches的EP系列密封微型按钮开关是一种专为电信和网络设备、计算机及外围设备、仪器仪表和控制系统等应用场景设计的小型化高性能按钮开关。这些开关采用密封设计,确保其在各种清洁过程中的耐用性,并提供多种安装方式和接触材料选择,以满足不同需求。

    技术参数


    - 接触额定值:接触材料为0.4 VA max. @ 20 V AC或DC。
    - 电气寿命:EP11和EP21型号为60,000次满负载操作;EP12型号为30,000次。
    - 接触电阻:低于20毫欧(初始)@ 2-4 V DC, 100 mA,适用于镀金和镀银触点。
    - 绝缘电阻:最小值为10^9 欧姆。
    - 介质强度:最小值为1000 Vrms @ 海平面。
    - 工作温度范围:–30ºC到85ºC。
    - 封装形式:表面贴装开关标准采用防静电带状和卷装包装,详见第A-14页的图纸和卷装信息。

    产品特点和优势


    - 密封设计:防止焊接和清洁过程中产生的灰尘进入。
    - 双安装方式:可选择通孔和表面贴装两种安装方式。
    - 标准封装:Snap-fitting按钮设计,可适配标准帽盖。
    - 环保材料:RoHS合规的型号可选。
    - 多种规格:支持不同的接触材料和引脚布局。

    应用案例和使用建议


    EP系列密封微型按钮开关被广泛应用于电信和网络设备、计算机及外设、仪器仪表等领域。例如,在网络路由器的设计中,可以使用EP系列开关来控制设备的电源状态,确保在恶劣环境下依然能稳定工作。
    使用建议:在使用过程中,应注意遵循手册中关于PC布局和垫片的设计指南,以避免对焊点造成损害。同时,确保开关安装位置符合具体应用场景的需求。

    兼容性和支持


    EP系列开关提供多种接触材料选项,如金、银及其合金,确保与不同电路板和电子设备的兼容性。厂商提供了详细的客户服务中心联系方式,以便用户获取技术支持和定制服务。

    常见问题与解决方案


    - 问题:开关接触电阻过高。
    - 解决方案:检查是否使用了正确的清洁方法,以及是否定期进行维护。

    - 问题:焊接过程中焊点不牢固。
    - 解决方案:确认PC布局和垫片的设计符合手册中的指南,尽量减少焊接时的压力和热量对焊点的影响。

    总结和推荐


    CK Switches的EP系列密封微型按钮开关以其高性能、高可靠性和丰富的选项配置,在多个领域展示了其卓越的应用价值。无论是需要在极端环境下工作的通信设备,还是需要频繁操作的计算机外设,这些开关都能提供稳定的性能表现。因此,我强烈推荐使用CK Switches的EP系列开关,尤其是对于那些追求高性能和可靠性的项目而言。

EP11SD1ABE参数

参数
最大直流触点电压 20V
机械寿命 -
电流额定值 -
面板开孔尺寸 -
最大交流触点电压 20V
电气寿命 60000Cycles
指示颜色 -
开关配置 SPST-NO
开关功能 Off-Mom
执行器类型 圆形,柱塞
长*宽*高 8.13mm(长度)*9.27mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

EP11SD1ABE厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

EP11SD1ABE数据手册

厂牌 PDF简要描述 下载
C&K 按钮开关 C&K EP11SD1ABE EP11SD1ABE数据手册

EP11SD1ABE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
30+ $ 4.0704 ¥ 34.5984
70+ $ 3.8831 ¥ 33.0064
150+ $ 3.774 ¥ 32.079
200+ $ 3.621 ¥ 30.7785
库存: 941
起订量: 30 增量: 1
交货地:
最小起订量为:30
合计: ¥ 1037.95
