7201P3DZQE

产品分类: 拨动开关
厂牌: C&K
产品描述: 28V(DC) On-On 100000Cycles 28V 120V 5A 13.21mm 焊接安装,面板安装
供应商型号: N-7201P3DZQE
供应商: 云汉优选
标准整包数: 1

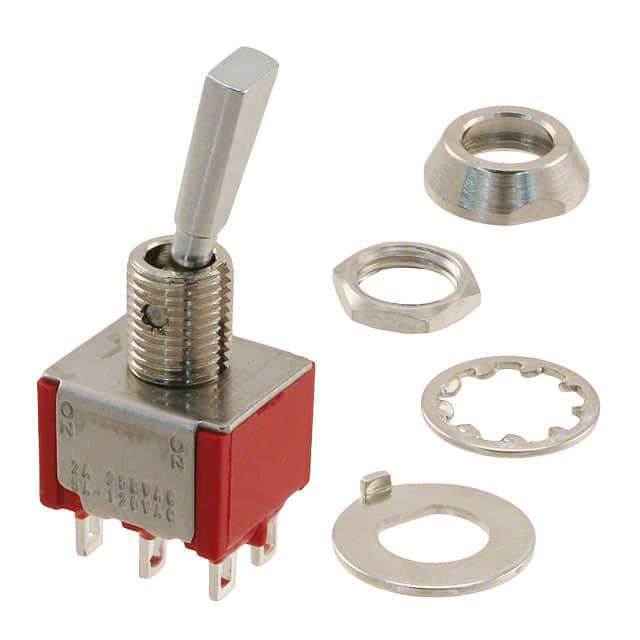

C&K 拨动开关 7201P3DZQE

7201P3DZQE概述

    7000 系列微型拨动开关产品手册

    产品简介


    7000 系列微型拨动开关是CK系列的最新产品,专为高精度和多功能设计。这些开关广泛应用于电信、仪器仪表和医疗设备等领域。该系列产品提供了多种极数(单极、双极和四极)和位置选项,确保其能够适应不同的应用场景。

    技术参数


    - 触点额定值:
    - B 接触材料:最大0.4VA @ 20V AC 或 DC。
    - Q 接触材料:最大5安培 @ 120V AC 或 28V DC;2安培 @ 250V AC。
    - 电气寿命:
    - 7X01 和 UX1型号:满载条件下10万次开闭循环。其他型号为4万次。
    - 接触电阻:
    - 银和镀金触点均为典型初始值 <10mΩ,测试条件为2-4V DC,100mA。
    - 绝缘电阻:
    - 最小109Ω。
    - 介电强度:
    - 海平面最小1000Vrms。
    - 操作温度范围:
    - -30°C 至 85°C。
    - 焊接性:
    - 符合MIL-STD-202F方法208D 或 EIA RS-186E方法9标准,经1小时蒸汽老化测试。

    产品特点和优势


    - 多极和多位置选择:支持多种极数和位置组合,满足不同应用场景需求。
    - 广泛的致动器和端接选项:提供多种致动器高度和颜色选择,以适应不同的安装要求。
    - 环氧树脂密封:具有抗底部清洗的环氧树脂密封,适用于严格的清洁环境。
    - RoHS兼容模型:提供符合RoHS标准的型号,有助于环保。

    应用案例和使用建议


    7000 系列微型拨动开关被广泛应用于通信、仪器仪表和医疗设备中。例如,在通信设备中,该开关可以用于控制电源的通断。对于仪器仪表,它们常用于选择不同的工作模式。在医疗设备中,这些开关则可能用于调节不同的设置。
    使用建议:
    - 在使用过程中,确保正确的安装位置,避免因过紧导致的拨动困难。
    - 定期检查接触点的磨损情况,以保证其正常运行。
    - 在特殊环境下使用时,如存在水雾的环境,建议选择带有防水功能的型号。

    兼容性和支持


    该系列产品具备良好的兼容性,可以与其他电子元器件和设备无缝对接。此外,制造商还提供详尽的技术支持和售后服务,帮助客户解决使用过程中遇到的各种问题。

    常见问题与解决方案


    - 问题:安装时出现卡顿现象。
    - 解决办法:确保正确选择合适的致动器和安装位置,避免过度拧紧。
    - 问题:开关寿命低于预期。
    - 解决办法:定期检查并更换磨损严重的部件,确保正确的使用和维护。

    总结和推荐


    7000 系列微型拨动开关以其丰富的功能、可靠的设计和广泛的兼容性,在多个行业中都表现出色。特别是其良好的电气特性和广泛的适用范围使其成为电子元件领域的优选产品。综上所述,我们强烈推荐这款产品用于各种电子设备中。

7201P3DZQE参数

参数
最大直流触点电压 28V
电流额定值 5A
电压额定值 28V(DC)
执行器长度 13.21mm
机械寿命 100000Cycles
开关功能 On-On
指示颜色 -
最大交流触点电压 120V
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 托盘

7201P3DZQE厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

7201P3DZQE数据手册

厂牌 PDF简要描述 下载
C&K 拨动开关 C&K 7201P3DZQE 7201P3DZQE数据手册

7201P3DZQE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
7+ $ 15.5714 ¥ 132.3569
21+ $ 12.7308 ¥ 108.2118
44+ $ 11.8524 ¥ 100.7454
92+ $ 11.1894 ¥ 95.1099
100+ $ 10.5876 ¥ 89.9946
库存: 57
起订量: 7 增量: 1
交货地:
最小起订量为:7
合计: ¥ 926.49
