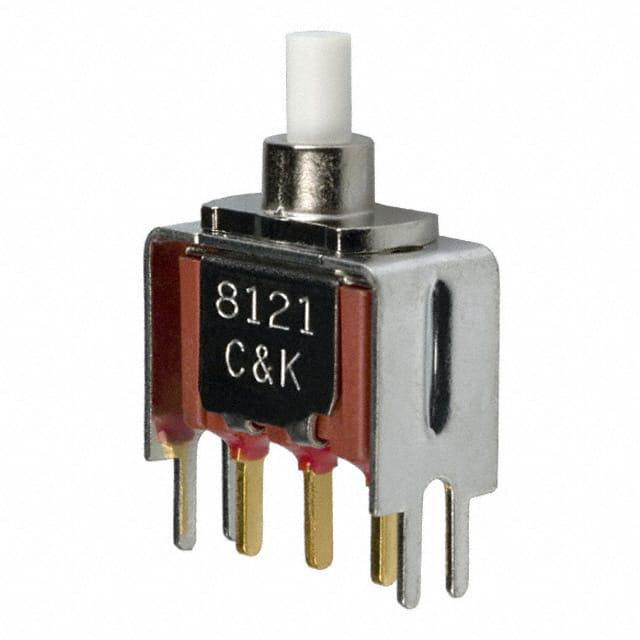

8125SD3V3BE

产品分类: 按钮开关
厂牌: C&K
产品描述: 圆形,柱塞 On-Mom SPDT 60000Cycles 20V 20V 60000Cycles 通孔安装
供应商型号: N-8125SD3V3BE
供应商: 云汉优选
标准整包数: 1
C&K 按钮开关 8125SD3V3BE

8125SD3V3BE概述

    CK Switches 8020系列快动式按钮开关技术手册

    产品简介


    CK Switches的8020系列是专为瞬间操作设计的快动式按钮开关,具有多位置选项和广泛的终端连接方式。这种类型的开关适用于各种领域,如仪表、计算机外设和电信设备,确保高可靠性与易用性。

    技术参数


    - 接触额定值:8X25型号:最大0.4 VA @ 20 V AC或DC;8X21和U8X1型号:1安培@ 120 V AC或28 V DC,或者最大0.4 VA @ 20 V AC或DC(带破前通触点)。
    - 电气寿命:在全负载条件下可进行60,000次接通断开循环。
    - 接触电阻:初始时低于50毫欧姆(2-4 V DC,100 mA)。
    - 绝缘电阻:最小10^9欧姆。
    - 介电强度:在海平面最小1000 Vrms。
    - 工作温度:8X2X型号:-30°C至75°C;U8X1型号:-30°C至65°C。
    - 密封能力:环氧树脂端子密封,兼容底部清洗。
    - 材料:壳体由玻璃填充尼龙6/6或对二甲苯(DAP),阻燃;推动杆由玻璃填充尼龙或玻璃填充聚酯(PBT);框架和帽由黑色尼龙制成。

    产品特点和优势


    - 明显的触觉反馈:用户可以明确感受到开关动作,提升用户体验。
    - 多种位置选项:满足不同的安装需求。
    - 广泛的连接选项:允许在不同应用场景中灵活配置。
    - 环保兼容:RoHS合规模型可选,有助于环境保护。
    - 耐高温材料:增强在极端条件下的稳定性。

    应用案例和使用建议


    这些开关在多种设备中得到广泛应用,例如医疗仪器、电信设备和家用电器。建议选择合适的推拉杆长度以适应不同面板厚度。同时,根据设备的具体要求选择合适的封盖颜色和框架颜色,以提高识别度和美观性。

    兼容性和支持


    所有型号均具有环氧树脂端子密封,并且与所有“底部洗涤”PCB清洁方法兼容。此外,厂商提供专业的客户服务支持,确保客户能获得所需的信息和技术帮助。

    常见问题与解决方案


    - Q:如何确保开关的触点可靠?
    A:通过保持适当的接触压力和选用高质量的材料,可以保证开关的稳定性和长寿命。

    - Q:是否有防水防尘等级?
    A:虽然未明确提及防水防尘等级,但环氧树脂端子密封有助于提高耐水性和防尘性。

    总结和推荐


    总体而言,CK Switches的8020系列快动式按钮开关以其多样的配置、高可靠性及良好的耐用性脱颖而出。针对需要高性能瞬间开关的应用场合,该系列是一个理想的选择。对于追求卓越品质和多功能性的客户来说,强烈推荐这一产品。

8125SD3V3BE参数

参数
最大交流触点电压 20V
面板开孔尺寸 -
开关配置 SPDT
指示颜色 -
电流额定值 -
电气寿命 60000Cycles
机械寿命 60000Cycles
最大直流触点电压 20V
执行器类型 圆形,柱塞
开关功能 On-Mom
安装方式 通孔安装
零件状态 在售
包装方式 托盘

8125SD3V3BE厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

8125SD3V3BE数据手册

厂牌 PDF简要描述 下载
C&K 按钮开关 C&K 8125SD3V3BE 8125SD3V3BE数据手册

8125SD3V3BE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ $ 5.459 ¥ 46.4015
50+ $ 5.2015 ¥ 44.2128
100+ $ 5.0592 ¥ 43.0032
200+ $ 4.8552 ¥ 41.2692
库存: 253
起订量: 20 增量: 1
交货地:
最小起订量为:20
合计: ¥ 928.03
