8121SD9AGE

产品分类: 按钮开关
厂牌: C&K
产品描述: Round Plunger On-Mom SPDT 60000Cycles 28V 120V 60000Cycles 1A 通孔安装
供应商型号: 2435239
供应商: 海外现货
标准整包数: 1

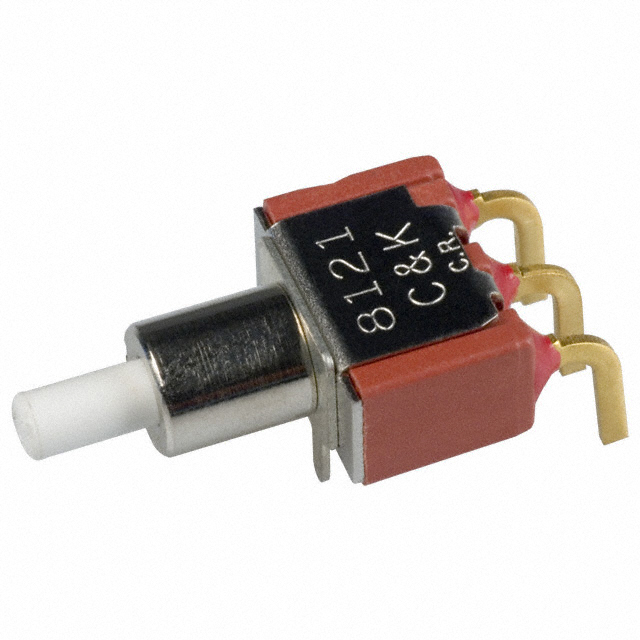

C&K 按钮开关 8121SD9AGE

8121SD9AGE概述

    CKSwitches 8020 系列快动式按钮开关技术手册

    产品简介


    CKSwitches 8020 系列快动式按钮开关是一种用于实现瞬间动作的机械开关,适用于多种工业和消费电子产品。该系列开关提供了多样化的触点材料和安装选项,以适应不同应用场景的需求。其典型应用包括仪器仪表、计算机外围设备和电信设备等。

    技术参数


    - 额定电流: 银合金接触材料(8X25 型号):最大 0.4VA @ 20V AC 或 DC;铜合金接触材料(8X21 和 U8X1 型号):1A @ 120V AC 或 28V DC 或 0.4VA @ 20V AC 或 DC。
    - 电气寿命: 60,000 次通断循环。
    - 接触电阻: 最初 50mΩ 以下(2-4V DC,100mA)。
    - 绝缘电阻: 最小 1GΩ。
    - 耐压强度: 1000Vrms(海平面)。
    - 工作温度: 8X2X 型号:-30°C 至 75°C;U8X1 型号:-30°C 至 65°C。

    产品特点和优势


    - 正向触感: 提供清晰的操作反馈。
    - 多位置可用: 可根据需求选择不同的位置配置。
    - 广泛的端子选项: 包括直角、垂直直角和焊料端子等多种选择。
    - 环氧端子密封: 兼容底部清洗工艺。
    - RoHS 合规: 符合环保标准。

    应用案例和使用建议


    该系列开关常用于医疗设备、自动售货机和汽车控制系统等场合。为了确保最佳性能,建议在高振动环境下使用时增加固定装置,并在清洁过程中采用温和的方法避免损害。

    兼容性和支持


    8020 系列开关兼容所有“底部冲洗”的 PCB 清洁方法,并且可根据客户要求提供特定型号的定制服务。制造商提供了详尽的技术支持文档和客户服务渠道。

    常见问题与解决方案


    - Q: 如何确定合适的触点材料?
    - A: 参考 A-43 页的附加额定值表,根据具体应用场景选择。
    - Q: 开关在高温环境下能否正常工作?
    - A: 能,但需注意工作温度限制,超出规定范围可能影响使用寿命。

    总结和推荐


    CKSwitches 8020 系列快动式按钮开关以其稳定可靠的表现和丰富的配置选项,在多种应用场合中表现出色。尤其适合需要快速响应和精确控制的系统。强烈推荐在需要高性能按钮开关的应用中选用此产品。

8121SD9AGE参数

参数
最大直流触点电压 28V
最大交流触点电压 120V
开关配置 SPDT
面板开孔尺寸 -
指示颜色 -
开关功能 On-Mom
电流额定值 1A
电气寿命 60000Cycles
机械寿命 60000Cycles
执行器类型 Round Plunger
安装方式 通孔安装
零件状态 在售
包装方式 托盘

8121SD9AGE厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

8121SD9AGE数据手册

厂牌 PDF简要描述 下载
C&K 按钮开关 C&K 8121SD9AGE 8121SD9AGE数据手册

8121SD9AGE封装设计

查看详情并下载
Symbol
Footprint
3D Model
