F4UEETBAU

产品分类: 按钮开关
厂牌: C&K
产品描述: On-On 4PDT 100000Cycles 30V 50V 100000Cycles 焊接安装,通孔安装
供应商型号: F4UEETBAU
供应商: Master
标准整包数: 5

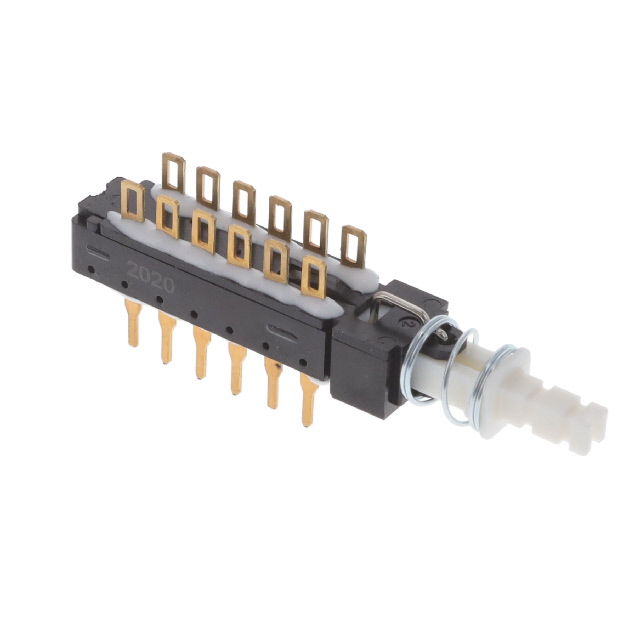

C&K 按钮开关 F4UEETBAU

F4UEETBAU概述

    A-87: CK Switches Pushbutton Switches F Series

    1. 产品简介


    CK Switches 推出的F系列按钮开关专为需要高可靠性和多功能性的应用而设计。此系列产品提供了多达10极/模块的选择,并且具备各种触点端子和安装配置选项。它包括机械指示按钮和多种颜色选择,满足了不同用户的需求。F系列推钮开关广泛应用于音频选择、数字设备接口以及医疗设备接口等领域。

    2. 技术参数


    - 电源切换能力: 银质银触点最大功率:50VA/15W;金质触点最大功率:1VA/300mW
    - 电压切换范围: 银质触点:AC/DC 125V/30V;金质触点:AC/DC 50V/30V
    - 电流切换能力: 银质触点:AC/DC 0.5A/0.5A;金质触点:AC/DC 0.04A/0.01A
    - 载流能力: 银质触点最大2A;金质触点最大0.5A
    - 介电强度: 灵柜/触点:1500V;触点间:1500V(50Hz, 1min)
    - 操作寿命: "OA/EE":>105次;"GR":>3.5×10⁴次(24V/200mA)
    - 接触电阻: 初始典型值<10mΩ,最大20mΩ;操作寿命后<100mΩ
    - 绝缘电阻: 触点间≥10⁹Ω;机壳与触点间≥10⁹Ω
    - 总行程/保持行程: 4.7mm/3.3mm(0.185英寸/0.130英寸)
    - 工作温度范围: -40℃至70℃
    - 典型操作力: 欧洲型号:2U: 3.5N±0.5N (350克±100克),4U: 5N±1N (500克±100克),6U: 6.5N±1N (650克±100克),8U: 9.0N±1N (900克±100克)
    - 尺寸: 长度:2U: 0.827英寸(21.00mm),4U: 1.300英寸(33.00mm)

    3. 产品特点和优势


    - 多极选项: 每个模块可提供高达10极,适合复杂的应用需求。
    - 多功能配置: 提供多种触点端子和安装配置选择,适用于不同的应用场合。
    - 耐用材料: 使用金属和塑料材料,符合RoHS标准,确保长期稳定使用。
    - 机械指示: 内置机械指示按钮,方便用户操作和状态确认。

    4. 应用案例和使用建议


    - 音频选择: 在音视频系统中作为音频切换控制,可以实现不同声道的灵活切换。
    - 医疗设备: 在医疗器械中用于设备操作控制,确保高效和安全的操作。
    - 使用建议: 根据具体的应用场景选择合适的触点材质和操作力,以确保最佳的性能表现。

    5. 兼容性和支持


    - 兼容性: 与标准电气和机械接口兼容,适用于各种不同的设备和系统。
    - 支持和服务: CK Switches提供完善的客户支持和技术服务,包括定制化解决方案和售后服务。

    6. 常见问题与解决方案


    - Q: 开关操作不灵敏?
    - A: 检查操作力度是否符合要求,必要时可更换新的弹簧或清洁开关。
    - Q: 触点间电阻过高?
    - A: 清洁或更换触点,确保良好接触。
    - Q: 密封性能差?
    - A: 更换密封材料,重新进行安装和密封。

    7. 总结和推荐


    F系列推钮开关以其多极选项、耐用材料和灵活配置在多个应用领域表现出色。特别是对于医疗设备和音频控制系统而言,具有明显的优势。总体来看,CK Switches的F系列推钮开关是高品质的开关产品,值得推荐用于需要高可靠性和多功能性的应用场景。

F4UEETBAU参数

参数
开关功能 On-On
最大直流触点电压 30V
电流额定值 -
开关配置 4PDT
指示颜色 -
最大交流触点电压 50V
电气寿命 100000Cycles
机械寿命 100000Cycles
面板开孔尺寸 -
执行器类型 -
安装方式 焊接安装,通孔安装
零件状态 在售
包装方式 散装

F4UEETBAU厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

F4UEETBAU数据手册

厂牌 PDF简要描述 下载
C&K 按钮开关 C&K F4UEETBAU F4UEETBAU数据手册

F4UEETBAU封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 11.3469 ¥ 94.3448
25+ $ 11.1834 ¥ 92.9854
50+ $ 10.706 ¥ 88.9689
100+ $ 10.547 ¥ 85.962
300+ $ 10.339 ¥ 84.6661
500+ $ 10.1808 ¥ 83.3702
1000+ $ 10.1808 ¥ 83.3702
库存: 27
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 471.72
