首页  >  产品百科  >  7401SYCQE

7401SYCQE

产品分类: 拨动开关
厂牌: C&K
产品描述: 28V(DC) On-On 100000Cycles 28V 120V 5A 10.67mm 面板安装
供应商型号: N-7401SYCQE
供应商: 云汉优选
标准整包数: 1

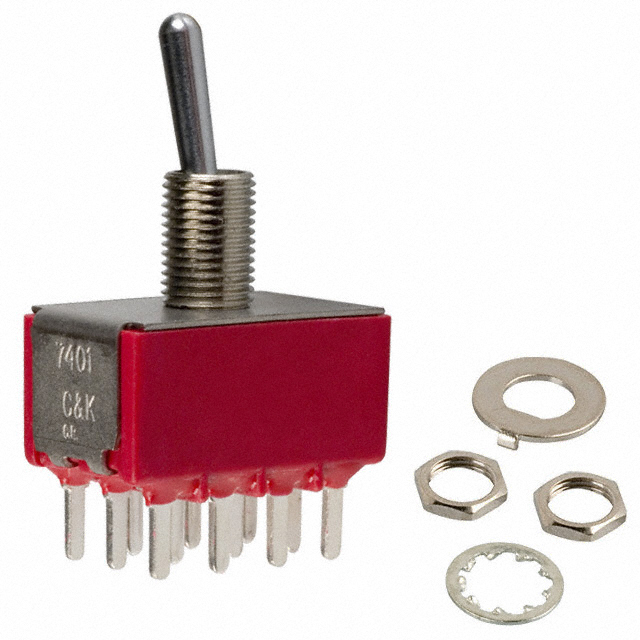

C&K 拨动开关 7401SYCQE

7401SYCQE概述

    7000 系列微型拨动开关技术手册

    产品简介


    7000 系列微型拨动开关是专为高可靠性和多功能需求设计的产品,适用于电信、仪器仪表和医疗设备等领域。这些开关具备多种极数和位置配置,能够满足各种复杂的应用需求。

    技术参数


    - 接触额定值:B 接触材料:最大 0.4 VA @ 20 V AC 或 DC;Q 接触材料:最大 5 安培 @ 120 V AC 或 28 V DC;2 安培 @ 250 V AC。详细见 F-15 页。
    - 电气寿命:7X01 和 UX1 型号:满载情况下 100,000 次开闭循环;其他型号:40,000 次循环。
    - 接触电阻:银和金镀层接触初始时低于 10 毫欧 @ 2-4 V DC,100 mA。
    - 绝缘电阻:最小 10^9 欧姆。
    - 介电强度:海平面最小 1000 Vrms。
    - 操作温度:-30°C 至 85°C。
    - 焊锡性:符合 MIL-STD-202F 方法 208D 或 EIA RS-186E 方法 9(1 小时蒸汽老化)。
    - 认证:RoHS 合规模型可选。


    产品特点和优势


    - 多极和多位置配置:可以满足不同应用的需求。
    - 广泛的致动器和终端选项:提供多种选择以适应不同的安装要求。
    - 环氧端子密封:兼容底部清洗。
    - RoHS 合规型号:确保环保标准。

    应用案例和使用建议


    7000 系列微型拨动开关常用于电信设备、测量仪器和医疗设备。例如,在通信设备中,它可用于电源开关控制;在医疗设备中,可用于各种模式切换。使用时,需根据具体应用选择合适的致动器和终端选项。同时,建议在高温和低温环境下进行充分的测试以确保可靠性。

    兼容性和支持


    该产品与其他电子元件和设备具有良好的兼容性,且可通过制造商的技术服务获得全面支持。对于特殊定制需求,可以联系客服中心咨询。

    常见问题与解决方案


    - 问题:接触电阻高
    - 解决方案:检查连接是否良好,重新焊接连接点。
    - 问题:电气寿命不足
    - 解决方案:确保在规定的负载下使用,避免超负荷运行。
    - 问题:无法正确切换
    - 解决方案:检查内部机构是否有阻塞或损坏,必要时请更换新的开关。

    总结和推荐


    7000 系列微型拨动开关是一款高性能的电子元器件,具有多极多位置配置和广泛的终端选项。其卓越的电气特性和宽泛的工作环境使其成为电信、医疗和仪器仪表领域的理想选择。通过合理选择致动器和终端选项,可以最大化其性能。因此,强烈推荐使用此系列开关。

7401SYCQE参数

参数
最大直流触点电压 28V
电流额定值 5A
电压额定值 28V(DC)
执行器长度 10.67mm
机械寿命 100000Cycles
开关功能 On-On
指示颜色 -
最大交流触点电压 120V
安装方式 面板安装
零件状态 在售
包装方式 散装

7401SYCQE厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

7401SYCQE数据手册

厂牌 PDF简要描述 下载
C&K 拨动开关 C&K 7401SYCQE 7401SYCQE数据手册

7401SYCQE封装设计

查看详情并下载
Symbol
Footprint
3D Model
