8632ZQD2

产品分类: 按钮开关
厂牌: C&K
产品描述: C & K按钮开关, 面板安装, 瞬时, 开操作, 无指示灯, 单刀单掷
供应商型号: N-8632ZQD2
供应商: 云汉优选
标准整包数: 1

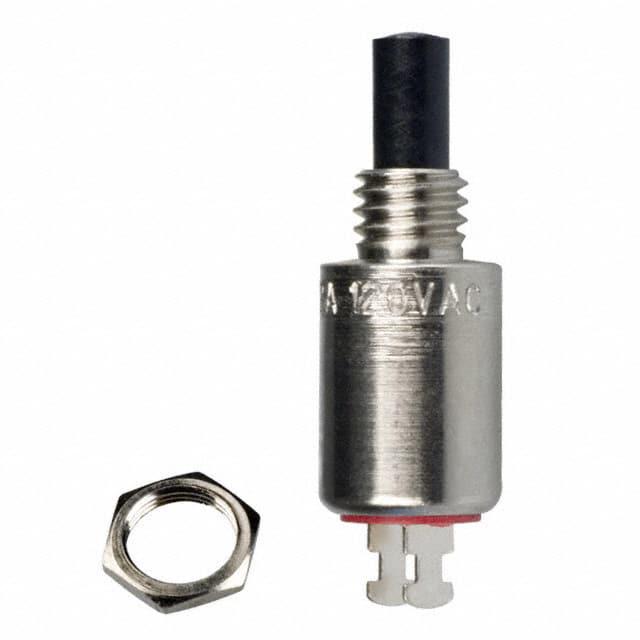

C&K 按钮开关 8632ZQD2

8632ZQD2概述

    8600系列微小型按钮开关技术手册

    产品简介


    CK系列8600微小型按钮开关是一款适用于各种应用的微型开关。该产品以其小巧的尺寸、多种触点材料选择和出色的性能而闻名。它被广泛应用于检测设备、电信和网络设备、计算机及其外围设备中。8600系列微小型按钮开关能够满足在空间有限的应用场合中的需求,并且符合RoHS标准,是环保和高性能的完美结合。

    技术参数


    - 额定接触电流:
    - 8631, 8632型号:120V AC 500 mA 或 28V DC 500 mA;250V AC 250 mA
    - 8633型号:120V AC 250 mA 或 28V DC 250 mA;250V AC 125 mA
    - 电气寿命:
    - 8631, 8633型号:满载250,000次操作
    - 8632型号:满载100,000次操作
    - 接触电阻:初始值低于30mΩ(2-4V DC, 100 mA)
    - 绝缘电阻:最低10^9Ω
    - 介质强度:最低500Vrms(海平面)
    - 工作温度范围:-30°C至65°C
    - 焊接性:符合MIL-STD-202F方法208D或EIA RS-186E方法9的标准
    - 外壳材料:玻璃填充酚醛树脂或二甲基邻苯二甲酸酯(DAP),UL94V-0等级
    - 按钮材质:玻璃填充尼龙,黑色为标准颜色,UL94V-0等级
    - 支架材料:镀镍黄铜
    - 终端材料:
    - 8631, 8632型号:镀银铜合金
    - 8633型号:镀银铜合金,接触材料为铜银合金

    产品特点和优势


    - 可选超行程:确保开关在长时间使用后依然能够保持良好的性能。
    - 常闭型号:适用于需要在常态下保持电路接通的应用场景。
    - 微小型设计:特别适合空间受限的应用环境,如便携式设备、穿戴式技术等。
    - RoHS合规性:符合RoHS标准,环保无害,符合国际环保要求。
    - 接触材料多样:提供不同类型的接触材料,如银、金等,以适应不同的应用需求。

    应用案例和使用建议


    - 典型应用:
    - 检测设备:用于检测物体的存在与否。
    - 电信和网络设备:广泛应用于路由器、交换机等设备中。
    - 计算机及其外设:例如键盘、鼠标、电源开关等。

    - 使用建议:
    - 选择正确的型号:根据具体应用的需求选择具有合适功能的型号。
    - 合理布局:在电路板上合理布置开关的位置,避免过度的机械应力导致损坏。
    - 定期检查:定期进行开关的检查和维护,以确保其正常工作。

    兼容性和支持


    - 兼容性:此款按钮开关可以与其他标准的电子元器件和设备无缝兼容,特别是在电信和网络设备中有着广泛的适用性。
    - 支持和服务:提供客户服务支持,包括技术咨询和售后服务。对于特定和定制型号,建议直接联系客户服务部门获取详细信息。

    常见问题与解决方案


    - 问题:开关接触不良
    - 解决方案:检查接触材料是否有氧化或磨损,必要时更换新的开关。
    - 问题:按钮无法复位
    - 解决方案:检查内部机械结构是否存在卡顿或损坏,如有必要请更换开关。
    - 问题:电气寿命未达到预期
    - 解决方案:确认实际操作频率是否超过了额定值,减少使用频率可以延长电气寿命。

    总结和推荐


    总体来说,CK系列8600微小型按钮开关是一款具有高可靠性的产品。其独特的设计和丰富的功能使其在多个行业中有广泛的应用前景。建议在空间有限、对开关性能有严格要求的环境中优先考虑此款产品。如果您对具体的型号或技术支持有任何疑问,可以直接联系客户服务团队以获取帮助。

8632ZQD2参数

参数
开关配置 SPST
开关功能 Momentary Contact
电气寿命 100000Cycles
电流额定值 500mA
执行器类型 Round Plunger
指示颜色 黑色
机械寿命 -
最大交流触点电压 250V
面板开孔尺寸 -
最大直流触点电压 28V
安装方式 焊接安装,面板安装
包装方式 托盘

8632ZQD2厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

8632ZQD2数据手册

厂牌 PDF简要描述 下载
C&K 按钮开关 C&K 8632ZQD2 8632ZQD2数据手册

8632ZQD2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ $ 5.83 ¥ 49.555
50+ $ 5.562 ¥ 47.277
95+ $ 5.3958 ¥ 45.8643
200+ $ 5.1918 ¥ 44.1303
库存: 13200
起订量: 20 增量: 1
交货地:
最小起订量为:20
合计: ¥ 991.1
