PVA1 OA H2 1.2N V2

产品分类: 按钮开关
厂牌: C&K
产品描述: C & K 轻触开关, PC 引脚接端, 尺寸 9.2 x 9.8mm, 通孔, 双刀单掷
供应商型号: 611-PVA1OAH21.2NV2
供应商: Mouser
标准整包数: 1

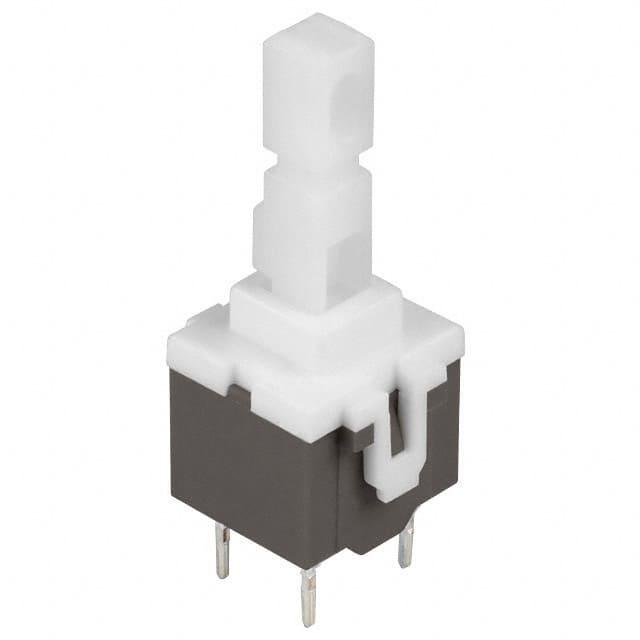

C&K 按钮开关 PVA1 OA H2 1.2N V2

PVA1 OA H2 1.2N V2概述


    产品简介


    CK D系列短行程按键开关是一种广泛应用于汽车、工业控制面板及多种自动化系统的紧凑型电子元器件。其设计灵活,可以根据不同的需求进行定制化组合,以满足不同应用场合的要求。此款开关支持两种机械功能:OA(Momentary)和EE(Push-push),并且有多种触点配置和按钮颜色可供选择。

    技术参数


    - 电气特性:
    - 最大切换功率:3 W 直流
    - 最大切换电压:32 V 直流
    - 最大切换电流:100 mA 直流
    - 介电强度:1000 V(隔开触点之间),PVA2为750 V(50 Hz,1分钟)
    - 开关操作寿命:≥ 1 x 10^5 次操作(OA模式),≥ 1 x 10^5 次操作(EE模式)
    - 接触电阻:初始值≤ 100 mΩ
    - 绝缘电阻:≥ 10^10 Ω
    - 反跳时间:≤ 3 ms
    - 工作环境:
    - 工作温度范围:-40°C 至 85°C(带按钮时为+70°C)
    - 尺寸与构造:
    - 总高度(H):17.5 mm(H1),23 mm(H2),20.5 mm(H3),15 mm(H4),13 mm(仅限momentary模式,H5)
    - 机械特性:瞬时操作、按压式
    - 触点安排:PVA1为双断触点(DPST),PVA2为转换触点(DPDT)
    - 操作力:PVA1为1.2 N,PVA2为1.7 N,通用3.5 N

    产品特点和优势


    1. 紧凑设计:小巧的外形使得这款开关适合于空间受限的应用环境。
    2. 短行程设计:减少触发所需的空间,提高系统的灵活性。
    3. 多样化按钮颜色:提供红、绿、黑、白等多种颜色选项,便于识别和区分。
    4. 适应性强:适用于中功率应用,具有较好的环境适应性。
    5. 环保认证:RoHS符合标准,无铅设计。

    应用案例和使用建议


    典型应用场景:
    - 汽车空调和照明系统中的开关控制。
    - 工业控制系统中的紧急停止开关或模式切换开关。
    - 各类控制面板的快速响应开关。
    使用建议:
    1. 在安装过程中,请确保开关的工作环境温度不超过其工作温度上限。
    2. 使用适当的焊接工艺(如波峰焊或手工焊接)进行安装,以保证连接的可靠性。
    3. 考虑到长时间操作可能引起热效应,应适当预留散热空间。

    兼容性和支持


    - 兼容性:该系列产品设计兼容H1和H3类型的按钮模型。
    - 支持服务:用户可以通过制造商的官方网站上的“Ask a Specialist”功能获取更详细的定制开关和技术支持信息。

    常见问题与解决方案


    - 问题:如何正确焊接?
    - 解答:使用波峰焊时,需要符合无铅焊料的焊接曲线。手工焊接时,应保持温度为350°C并持续3秒。

    - 问题:是否可提供特定规格的定制?
    - 解答:对于特定规格的开关定制,用户应直接联系技术支持团队进行咨询和开发。

    总结和推荐


    综上所述,CK D系列短行程按键开关凭借其紧凑的设计、多样的应用范围以及优秀的电气特性,在众多行业中具有显著的竞争优势。特别适合那些对体积有严格限制但又需要高性能开关的应用场合。建议在考虑购买此类产品时,根据具体的应用需求进行详细的参数对比和选型,确保能够最大程度地发挥出其潜力。

PVA1 OA H2 1.2N V2参数

参数
机械寿命 100000Cycles
最大直流触点电压 32V
执行器类型 帽盖
电气寿命 100000Cycles
电流额定值 100mA(DC)
开关功能 Off-Mom
最大交流触点电压 12V
开关配置 DPST-NO
指示颜色 红色
面板开孔尺寸 -
长*宽*高 9.2mm(长度)*9.8mm(宽度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

PVA1 OA H2 1.2N V2厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

PVA1 OA H2 1.2N V2数据手册

厂牌 PDF简要描述 下载
C&K 按钮开关 C&K PVA1 OA H2 1.2N V2 PVA1 OA H2 1.2N V2数据手册

PVA1 OA H2 1.2N V2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.438 ¥ 20.6011
10+ $ 1.8975 ¥ 16.0339
100+ $ 1.6524 ¥ 13.9628
250+ $ 1.5876 ¥ 13.4152
500+ $ 1.5552 ¥ 13.1414
1200+ $ 1.5015 ¥ 12.6877
2400+ $ 1.4595 ¥ 12.3328
库存: 116
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 20.6
