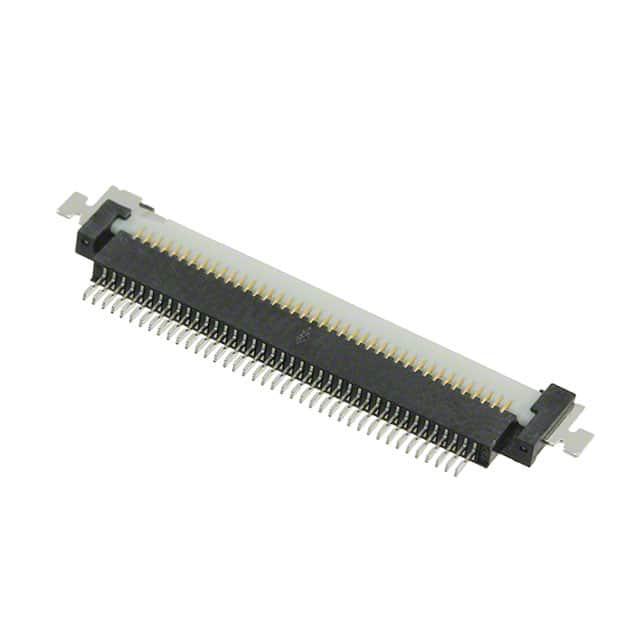

FA5B040HP1

产品分类: FFC/FPC连接器
产品描述: 焊盘 500μm 40pin 黑色 FPC 800mA 金 底部 板安装,边缘安装
供应商型号: 670-1703-ND
供应商: Digi-Key
标准整包数: 1
JAPAN AVIATION ELECTRONICS FFC/FPC连接器 FA5B040HP1

FA5B040HP1概述

    Board-to-Flex Connectors 技术手册

    1. 产品简介


    Board-to-Flex Connectors 是一种用于连接柔性电路板(FPC)和刚性电路板的电子元器件。这类连接器广泛应用于移动设备、便携式电子产品、消费电子等领域。主要型号包括FF02S系列、FB8系列、FB6系列、FA5S系列、FA5B系列和FF03系列。

    2. 技术参数


    以下是各个系列的主要技术规格:
    - FF02S 系列
    - 接触厚度:0.12mm 至 0.2mm
    - 芯针数量:25, 29, 41, 51, 71, 81
    - 额定电压:50V
    - 额定电流:0.3A
    - 接口类型:ZIF(零插入力)
    - 最低高度:0.15mm 至 0.3mm
    - 弹簧片宽度:1.0mm 至 1.2mm
    - FB8 系列
    - 接触厚度:0.3mm 至 0.5mm
    - 芯针数量:6, 8, 10, 16, 20, 30, 36, 40, 45, 50
    - 额定电压:50V
    - 额定电流:0.35A
    - 接口类型:ZIF
    - 最低高度:0.3mm 至 0.5mm
    - 弹簧片宽度:1.0mm 至 1.2mm
    - FB6 系列
    - 接触厚度:0.3mm 至 0.5mm
    - 芯针数量:最高可达64个
    - 额定电压:50V
    - 额定电流:0.35A
    - 接口类型:ZIF
    - 最低高度:0.15mm 至 0.3mm
    - 弹簧片宽度:1.0mm 至 1.2mm
    - FA5S 系列
    - 接触厚度:0.15mm 至 0.3mm
    - 芯针数量:15, 17, 21, 25, 27, 29, 33, 39, 45, 51, 53, 57, 59
    - 额定电压:50V
    - 额定电流:0.35A
    - 接口类型:LIF(低插入力)
    - 最低高度:0.15mm 至 0.3mm
    - 弹簧片宽度:1.2mm 至 2mm
    - FA5B 系列
    - 接触厚度:0.3mm 至 0.5mm
    - 芯针数量:6, 8, 10, 15, 16, 18, 20, 22, 24, 26, 30, 36, 40, 45, 50
    - 额定电压:50V
    - 额定电流:0.8A
    - 接口类型:ZIF
    - 最低高度:0.3mm 至 0.5mm
    - 弹簧片宽度:1.45mm 至 2mm
    - FF03 系列
    - 接触厚度:0.14mm 至 0.3mm
    - 芯针数量:17, 23, 25, 29, 31, 33, 35, 39, 41, 45, 51
    - 额定电压:50V
    - 额定电流:0.35A
    - 接口类型:ZIF
    - 最低高度:0.15mm 至 0.3mm
    - 弹簧片宽度:1.0mm 至 1.2mm

    3. 产品特点和优势


    这些Board-to-Flex Connectors具有以下特点和优势:
    - 最小间距:提供最细间距,适用于高密度设计。
    - 多种接口类型:包括ZIF和LIF,可根据需求选择。
    - 卓越的机械性能:旋转操作机构,确保稳定连接。
    - 高可靠性:设计精良,使用寿命长。
    - 广泛的芯针配置:不同型号覆盖不同芯针数量,满足各种应用需求。

    4. 应用案例和使用建议


    - 智能手机和平板电脑:由于其高密度和小尺寸,非常适合这些设备的内部连接。
    - 医疗设备:高可靠性要求使其在医疗设备中表现出色。
    - 工业控制设备:能够承受复杂的工作环境,适合工业应用。
    使用建议:
    - 在安装时注意保持接触点清洁,避免灰尘和污染物影响连接效果。
    - 定期检查连接器状态,确保长期可靠运行。

    5. 兼容性和支持


    该系列产品兼容各种标准柔性电路板,且提供了详尽的技术文档和支持。厂商提供全方位的技术支持,包括设计指导和故障排除。

    6. 常见问题与解决方案


    - 问题:接触不良
    - 解决方案:重新插拔连接器,确保连接牢固。
    - 问题:信号干扰
    - 解决方案:检查屏蔽层是否良好接地。
    - 问题:过热
    - 解决方案:确保良好的散热措施,避免长时间过载使用。

    7. 总结和推荐


    Board-to-Flex Connectors 在高性能连接器领域表现卓越,具有广泛的应用前景。它们不仅拥有出色的机械和电气性能,还提供了多种配置以适应不同的设计需求。强烈推荐给需要高密度、小型化连接解决方案的工程师和设计师。

FA5B040HP1参数

参数
外壳颜色 黑色
触头镀层
端接 焊盘
额定电流 800mA
扁平柔性类型 FPC
连接器/触头类型 底部
针脚数 40pin
间距 500μm
板上高度 -
安装方式 板安装,边缘安装
应用等级 工业级
零件状态 在售
包装方式 托盘
