48-2-RB-N-BL-B

产品分类: 按钮开关

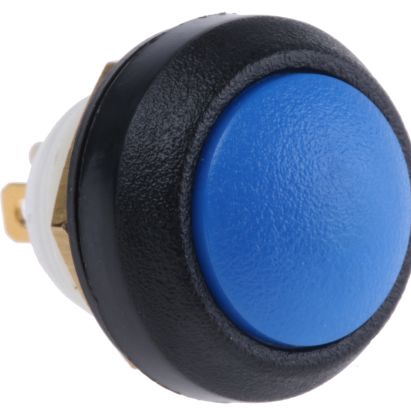

产品描述: ITW Switches 蓝色微型按钮开关, 面板安装, 闭锁操作, 面板开孔直径13.6mm, 无指示灯, 单刀单掷
供应商型号: 6554610
供应商: 海外现货
标准整包数: 1
ILLINOIS TOOL WORKS 按钮开关 48-2-RB-N-BL-B

48-2-RB-N-BL-B概述


    产品简介


    本产品为12毫米微型密封电机械式按钮开关,型号为Series 48。该系列按钮开关提供多种安装方式、颜色、接线端子类型、灯盖、灯光颜色及按压或保持动作的选择。其紧凑的设计使其广泛应用于办公设备、医疗设备、工业机械、户外控制、大众运输工具以及食品加工设备等多个领域。

    技术参数


    - 电路类型:单刀单掷常开(FORM X)
    - 按钮行程:0.09英寸(约2.3mm)
    - 操作力:306克力(约3N)
    - 接触弹跳时间:1毫秒
    - 面板厚度:
    - 套管安装:0.02至0.12英寸(0.5至3.0mm)
    - 卡扣安装:0.05至0.12英寸(1.3至3.0mm)
    - 紧固件最大扭矩:10磅/英寸(约11.5千克力/厘米)
    - 电流额定值(电阻负载):
    - 12VDC时250mA,10万次循环
    - 28VDC时150mA,15万次循环(瞬时)
    - 48VDC时100mA,10万次循环
    - 12VDC时10mA,100万次循环(瞬时)
    - 绝缘电阻:1G欧姆
    - 接触电阻:50毫欧姆
    - 电线规格:UL Style 1007,26AWG,多股

    产品特点和优势


    - 多样化选项:提供按压或保持动作选择、多种按钮颜色、灯盖类型、LED颜色等多样化的选择,满足不同应用需求。
    - 耐用性:采用镀金触点,确保长寿命和高可靠性。
    - 环境适应性强:面板密封达到IP67防护等级,可在恶劣环境下正常工作。
    - 宽温度范围:工作温度范围为-40°C至+85°C,适合各种苛刻环境。
    - 电气安全性:具有良好的电气隔离能力,可承受1000VAC的耐压强度。

    应用案例和使用建议


    - 办公设备:用于打印机、复印机等人机交互界面的按键设计,确保长期稳定运行。
    - 医疗设备:适用于医疗器械的控制面板,如手术室内的按钮开关,确保操作精准可靠。
    - 工业自动化:适合于工业自动化控制系统的紧急停止按钮、启动按钮等,提供良好的手感和响应速度。
    - 户外控制:广泛应用于户外控制箱、路灯控制装置等,能有效抵御外界环境的影响。

    兼容性和支持


    - 兼容性:该系列产品与各种标准电子元器件高度兼容,方便集成到不同的系统中。
    - 支持与维护:制造商提供全面的技术支持和售后服务,包括产品培训、故障诊断、维修更换等服务。

    常见问题与解决方案


    1. 问题:按钮按下后无法复位。
    - 解决方案:检查内部弹簧是否有损坏,必要时更换弹簧。
    2. 问题:按钮表面脏污导致接触不良。
    - 解决方案:使用清洁剂轻轻擦拭按钮表面,避免使用腐蚀性溶剂。
    3. 问题:开关在低温环境下工作不稳定。
    - 解决方案:确认安装环境符合工作温度范围要求,如需在极端环境下使用,可咨询制造商选用适合的材料版本。

    总结和推荐


    总的来说,Series 48按钮开关凭借其卓越的性能、多功能性和广泛的适用性,在多个行业中表现出色。它不仅具有出色的耐用性和稳定性,还能在各种苛刻环境中可靠工作。我们强烈推荐这一款产品给需要高性能按钮开关的应用场合。

48-2-RB-N-BL-B参数

参数
最大交流触点电压 -
最大直流触点电压 48V
机械寿命 -
电气寿命 100000Cycles
指示颜色 透明
执行器类型 Curved Round Button
面板开孔尺寸 圆形-13.61
开关功能 Maintained Contact
电流额定值 -
开关配置 SPST
长*宽*高 17.45mm(长度)*19.18mm(高度)
安装方式 焊接安装,面板安装

48-2-RB-N-BL-B厂商介绍

Illinois Tool Works(ITW)是一家全球性的多元化工业制造公司,成立于1912年,总部位于美国伊利诺伊州。ITW的产品广泛应用于建筑、汽车、****、食品饮料、个人护理等多个领域。

ITW的主营产品可以分为以下几个类别:

1. 焊接设备:提供各种焊接解决方案,包括电阻焊、弧焊等。
2. 食品饮料包装:生产饮料罐、食品包装材料等。
3. 建筑产品:提供建筑用密封胶、涂料等。
4. 汽车零部件:生产汽车内外饰件、发动机部件等。
5. ****:提供**零部件、**材料等。
6. 个人护理:生产化妆品包装、个人护理产品等。

ITW的优势在于其强大的研发能力和全球布局。公司每年投入大量资金进行研发,拥有众多专利技术。此外,ITW在全球设有多个生产基地和销售网络,能够快速响应客户需求,提供定制化解决方案。

48-2-RB-N-BL-B数据手册

厂牌 PDF简要描述 下载
ILLINOIS TOOL WORKS 按钮开关 ILLINOIS TOOL WORKS 48-2-RB-N-BL-B 48-2-RB-N-BL-B数据手册

48-2-RB-N-BL-B封装设计

查看详情并下载
Symbol
Footprint
3D Model
