首页  >  产品百科  >  48-2-RB-N-BK-B

48-2-RB-N-BK-B

产品分类: 按钮开关
产品描述: ITW Switches 黑色微型按钮开关, 面板安装, 闭锁操作, 面板开孔直径13.6mm, 无指示灯, 单刀单掷
供应商型号: 9169423
供应商: 海外现货
标准整包数: 1

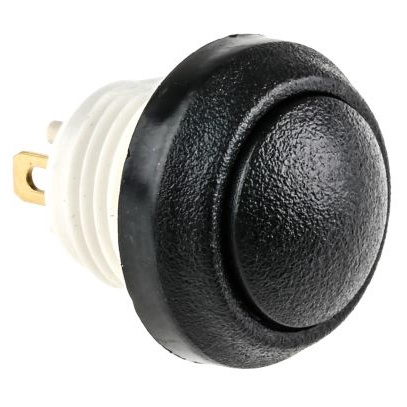

ILLINOIS TOOL WORKS 按钮开关 48-2-RB-N-BK-B

48-2-RB-N-BK-B概述


    产品简介


    Series 48 EM是一款小型密封式推按钮开关,属于机电一体化产品。这款开关系列在安装方式、按钮颜色、端子类型、面板颜色、照明和瞬时或保持切换等方面提供了多种选择。Series 48 EM集这些选项于一个紧凑的封装内,为用户提供了极大的灵活性。

    技术参数


    - 电路:SPST-NO-DB(单极单掷无常闭触点)
    - 按钮行程(名义值):2.3毫米
    - 寿命(机械):瞬动模式下可达1,000,000次循环,保持模式下可达100,000次循环
    - 操作力(名义值):3牛顿/306克
    - 接触弹跳时间(名义值):1毫秒
    - 面板厚度:0.5-3毫米
    - 温度范围(工作):-40°C至+85°C
    - 电流额定值:10mA,12 VDC电阻
    - 介电强度:1,000伏交流
    - 绝缘电阻:1G欧姆
    - 接触电阻:50毫欧姆
    - 扭矩(最大值)(固定螺母):1-2牛顿米

    产品特点和优势


    - 多选项:提供多种安装方式、按钮颜色、端子类型、面板颜色、照明和瞬时或保持切换模式。
    - 长寿命:机械寿命长,支持高达1,000,000次循环(瞬动模式)和100,000次循环(保持模式)。
    - 防水性能:面板密封至IP67标准,具有良好的防水防尘能力。
    - 多种选择:包括金色触点、LED灯颜色可选、不同尺寸的面板和按钮颜色。

    应用案例和使用建议


    Series 48 EM适用于多个领域,例如办公设备、医疗设备、工业机械、户外控制设备、大众运输工具和食品加工设备。以下是一些具体的应用案例:
    - 办公设备:可以在办公自动化设备中作为紧急停止按钮或控制面板上的多功能按钮。
    - 医疗设备:用于医疗器械上的控制面板,要求高可靠性且长时间稳定工作。
    - 工业机械:在恶劣环境下,需要高度耐用和可靠的按钮。
    使用建议:
    - 在极端环境中使用时,确保按照推荐的安装方式进行安装,特别是注意面板厚度和扭矩限制。
    - 在需要较高亮度的照明应用中,可以考虑使用带有更高功率LED的型号。

    兼容性和支持


    Series 48 EM支持SMT焊接端子和PC板端子。这些端子设计易于集成到现有的PCB设计中,从而提高了其在多种应用场景中的兼容性。ITW Switches Limited公司提供详细的技术支持和售后服务,以确保用户能够充分利用这一产品。

    常见问题与解决方案


    1. 问题:开关无法正确弹起。
    解决方法:检查操作力是否符合规范,同时确保安装位置没有过度偏斜或受压。
    2. 问题:LED灯不亮。
    解决方法:检查连接线是否有损坏,确认电压和电流是否符合规定的额定值,以及LED本身是否正常工作。

    总结和推荐


    综上所述,Series 48 EM是一款具有高可靠性和多功能性的推按钮开关。它不仅适用于多种应用场景,而且具备出色的耐用性和长寿命。对于需要在各种环境中稳定工作的应用场景,这款开关是理想的选择。强烈推荐在需要多功能、高性能按钮开关的项目中使用此产品。

48-2-RB-N-BK-B参数

参数
电流额定值 250mA
电气寿命 100000Cycles
最大交流触点电压 -
执行器类型 Curved Round Button
开关功能 Maintained Contact
机械寿命 100000Cycles
面板开孔尺寸 圆形-13.61
最大直流触点电压 48V
指示颜色 透明
开关配置 SPST
长*宽*高 17.45mm(长度)*19.18mm(高度)
安装方式 焊接安装,面板安装

48-2-RB-N-BK-B厂商介绍

Illinois Tool Works(ITW)是一家全球性的多元化工业制造公司,成立于1912年,总部位于美国伊利诺伊州。ITW的产品广泛应用于建筑、汽车、****、食品饮料、个人护理等多个领域。

ITW的主营产品可以分为以下几个类别:

1. 焊接设备:提供各种焊接解决方案,包括电阻焊、弧焊等。
2. 食品饮料包装:生产饮料罐、食品包装材料等。
3. 建筑产品:提供建筑用密封胶、涂料等。
4. 汽车零部件:生产汽车内外饰件、发动机部件等。
5. ****:提供**零部件、**材料等。
6. 个人护理:生产化妆品包装、个人护理产品等。

ITW的优势在于其强大的研发能力和全球布局。公司每年投入大量资金进行研发,拥有众多专利技术。此外,ITW在全球设有多个生产基地和销售网络,能够快速响应客户需求,提供定制化解决方案。

48-2-RB-N-BK-B数据手册

厂牌 PDF简要描述 下载
ILLINOIS TOOL WORKS 按钮开关 ILLINOIS TOOL WORKS 48-2-RB-N-BK-B 48-2-RB-N-BK-B数据手册

48-2-RB-N-BK-B封装设计

查看详情并下载
Symbol
Footprint
3D Model
