49-59122

产品分类: 按钮开关

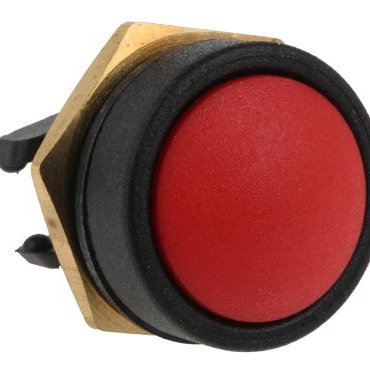

产品描述: ITW Switches 红色按钮开关, 面板安装, 瞬时操作, 面板开孔直径16mm, 无指示灯, 单刀双掷
供应商型号: 734202
供应商: 海外现货
标准整包数: 1
ILLINOIS TOOL WORKS 按钮开关 49-59122

49-59122概述


    产品简介


    产品名称:密封式按钮开关系列 49-59
    产品类型:这款按钮开关属于密封式设计,适用于多种工业和环境严苛的应用场合。
    主要功能:提供密封的完全防水防尘设计(IP67等级),具有LED状态指示灯,工作温度范围宽泛(最高+105°C),并配备工业标准的16毫米面板开孔尺寸。此款开关有普通版本和高电流微动开关版本可供选择。
    应用领域:通讯、仪表、数据处理、军用环境、环境要求严格的键盘控制面板以及交通运输工具中的各种控制装置。此外,它也非常适合用于干电路切换。

    技术参数


    | 类别 | 参数 |

    | IP防护等级 | 防水防尘(IP67) |
    | 最大电流 | 10A (微动开关版本) |
    | 额定电压 | 250V AC (微动开关版本) |
    | 接触电阻 | 飞线型≤150mΩ,微动开关型≤25mΩ |
    | 绝缘电阻 | ≥1GΩ @ 500V DC |
    | 使用寿命 | 飞线型50万次,微动开关型5万次 @ 70°C |
    | 环境适应性 | 工作温度范围(非照明):-55°C到+105°C |
    | 材料 | 开关主体和按钮均为PBT塑料 |

    产品特点和优势


    该系列按钮开关具备多种独特的优点:
    1. 密封性强:全密封结构能够达到IP67防护等级,适用于需要长期在潮湿或多尘环境中运行的场合。
    2. 温度范围广:宽广的工作温度范围(-55°C至+105°C)确保了其在极端环境下的可靠性。
    3. 耐用性高:PBT材料使其具有良好的耐热性和抗老化性能,配合高强度的机械设计,保证了长寿命和高稳定性。
    4. 定制化服务:支持颜色定制及不同端子选项,满足不同用户的个性化需求。
    5. 可靠性高:双断点设计的触点保证了对直流负载可靠切换的能力。

    应用案例和使用建议


    该开关常被应用于交通信号系统、军事控制系统和医疗设备等领域,特别是在需要高度稳定性的关键任务应用中。使用时需注意正确安装和维护以充分发挥其高性能。
    - 安装提示:使用指定扭矩紧固开关,避免过度拧紧导致损坏。
    - 使用建议:在安装时考虑到周围环境条件,如湿度和振动等因素可能影响性能,因此在特定条件下考虑额外保护措施。

    兼容性和支持


    - 兼容性:兼容广泛的应用环境和设备类型,特别适合于嵌入式控制系统。
    - 技术支持:制造商提供详细的安装指南和技术支持,包括在线文档和客户服务中心。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关接触不良 | 检查连接线是否松动,重新紧固 |
    | LED不亮 | 确认LED电压和电流设置是否正确,检查接线 |

    总结和推荐


    综合来看,该密封式按钮开关系列49-59是一款面向工业级应用的高性能产品,拥有广泛的适用性、可靠的性能和易于定制的特点。我们强烈推荐将其作为关键控制系统中的核心部件,尤其是在那些需要长期稳定运行且恶劣环境下的应用场合。

49-59122参数

参数
最大交流触点电压 250V
开关功能 Momentary Contact
开关配置 SPDT
机械寿命 1000000Cycles
最大直流触点电压 50V
指示颜色 透明
执行器类型 Round Button
电气寿命 500000Cycles
面板开孔尺寸 圆形-16
电流额定值 -
长*宽*高 19.8mm(长度)*28.2mm(高度)
通用封装 SPDT
安装方式 通孔安装,面板安装

49-59122厂商介绍

Illinois Tool Works(ITW)是一家全球性的多元化工业制造公司,成立于1912年,总部位于美国伊利诺伊州。ITW的产品广泛应用于建筑、汽车、****、食品饮料、个人护理等多个领域。

ITW的主营产品可以分为以下几个类别:

1. 焊接设备:提供各种焊接解决方案,包括电阻焊、弧焊等。
2. 食品饮料包装:生产饮料罐、食品包装材料等。
3. 建筑产品:提供建筑用密封胶、涂料等。
4. 汽车零部件:生产汽车内外饰件、发动机部件等。
5. ****:提供**零部件、**材料等。
6. 个人护理:生产化妆品包装、个人护理产品等。

ITW的优势在于其强大的研发能力和全球布局。公司每年投入大量资金进行研发,拥有众多专利技术。此外,ITW在全球设有多个生产基地和销售网络,能够快速响应客户需求,提供定制化解决方案。

49-59122数据手册

厂牌 PDF简要描述 下载
ILLINOIS TOOL WORKS 按钮开关 ILLINOIS TOOL WORKS 49-59122 49-59122数据手册

49-59122封装设计

查看详情并下载
Symbol
Footprint
3D Model
