H48M-112B4044

产品分类: 按钮开关
产品描述: ITW Switches 白色按钮开关, 面板安装, 瞬时操作, 面板开孔直径19.56mm, 带指示灯, 单刀双掷
供应商型号: 1222935
供应商: 海外现货
标准整包数: 1
ILLINOIS TOOL WORKS 按钮开关 H48M-112B4044

H48M-112B4044概述


    产品简介

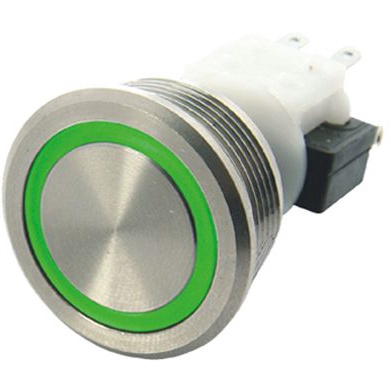

    系列H48M:19毫米密封式10安培按钮开关
    该系列H48M按钮开关是一款坚固耐用的机电式开关,适用于多种应用领域。它具有不锈钢或锌合金外壳,提供瞬动或自锁功能。开关配备中心点照明或环形照明,使得该款19毫米尺寸的按钮非常适合交通运输、安全设备、食品加工和医疗设备等多个市场领域。

    技术参数


    - 机械/电气特性:
    - 电路类型:SPDT-DB(形式Z)
    - 按钮行程(额定值):0.09英寸(2.3毫米)
    - 操作力(额定值):5.2牛顿(520克)
    - 接触反弹(额定值):1毫秒
    - 面板厚度:0.020英寸 - 0.177英寸(0.5毫米 - 4.5毫米)
    - 温度指数:瞬动模式下为-40°C至+85°C;自锁模式下为-40°C至+65°C
    - 最大扭矩:10英寸磅
    - LED操作温度:-13°F至+185°F(-25°C至+85°C)
    - 电流等级:
    - 10安培 @ 125/250V交流(电阻负载)
    - 10安培 @ 28V直流(感性负载)
    - 电介质强度:
    - 1,000伏特交流
    - 绝缘电阻:
    - 1吉欧姆
    - 接触电阻:
    - 最大50毫欧(初始)

    产品特点和优势


    - 瞬动或自锁功能:适应各种操作需求。
    - 不锈钢或锌合金外壳:提高产品耐久性和防护能力。
    - 中心点或环形照明:增强可见性和用户体验。
    - 多种LED颜色:满足不同的指示需求。
    - 面板密封至IP67等级:防水防尘,适用于恶劣环境。
    - ROHS合规:环保设计,符合国际标准。

    应用案例和使用建议


    - 户外控制:具备IP67等级防护,适用于各种户外环境。
    - 安防设备:通过不锈钢外壳和可靠的电参数保障安全性能。
    - 医疗设备:采用ROHS材料,确保无毒环保。
    - 食品加工设备:易于清洁,耐用性高。
    - 运输工具:如公交车、叉车等,保证操作简便和可靠性。

    兼容性和支持


    该系列按钮开关易于安装,适用于0.020英寸到0.177英寸厚的面板。安装过程中需要一个密封圈来实现面板的IP67密封。此外,该型号已获得UL和CSA认证,可与多种其他设备配合使用。

    常见问题与解决方案


    1. 如何限制LED前向电流?
    - 在LED电路中添加限流电阻,将LED前向电流限制在20mA。
    2. 如何正确安装开关以实现IP67密封?
    - 安装时先将密封圈置于开关本体上,然后将其插入面板的开孔内,最后用金属六角螺母紧固至指定扭矩(10英寸磅)。

    总结和推荐


    总体而言,系列H48M 19毫米密封式10安培按钮开关是一款高性能、高可靠性的产品,适用于多种严苛环境下的应用。它的多项技术特点使其在市场上具有很强的竞争优势。对于需要在恶劣环境中可靠工作的场合,强烈推荐使用该产品。

H48M-112B4044参数

参数
电气寿命 -
机械寿命 -
最大直流触点电压 28V
面板开孔尺寸 19.56mm
最大交流触点电压 250V
执行器类型 平齐
指示颜色 蓝色
开关功能 -
电流额定值 -
开关配置 单刀双掷
安装方式 面板安装

H48M-112B4044厂商介绍

Illinois Tool Works(ITW)是一家全球性的多元化工业制造公司,成立于1912年,总部位于美国伊利诺伊州。ITW的产品广泛应用于建筑、汽车、****、食品饮料、个人护理等多个领域。

ITW的主营产品可以分为以下几个类别:

1. 焊接设备:提供各种焊接解决方案,包括电阻焊、弧焊等。
2. 食品饮料包装:生产饮料罐、食品包装材料等。
3. 建筑产品:提供建筑用密封胶、涂料等。
4. 汽车零部件:生产汽车内外饰件、发动机部件等。
5. ****:提供**零部件、**材料等。
6. 个人护理:生产化妆品包装、个人护理产品等。

ITW的优势在于其强大的研发能力和全球布局。公司每年投入大量资金进行研发,拥有众多专利技术。此外,ITW在全球设有多个生产基地和销售网络,能够快速响应客户需求,提供定制化解决方案。

H48M-112B4044数据手册

厂牌 PDF简要描述 下载
ILLINOIS TOOL WORKS 按钮开关 ILLINOIS TOOL WORKS H48M-112B4044 H48M-112B4044数据手册

H48M-112B4044封装设计

查看详情并下载
Symbol
Footprint
3D Model
