76-9712/439088B

产品分类: 按钮开关
产品描述: ITW Switches 黑色按钮开关, 面板安装, 闭锁操作, 面板开孔直径22mm, 无指示灯, 单刀双掷
供应商型号: 4146728
供应商: 海外现货
标准整包数: 1

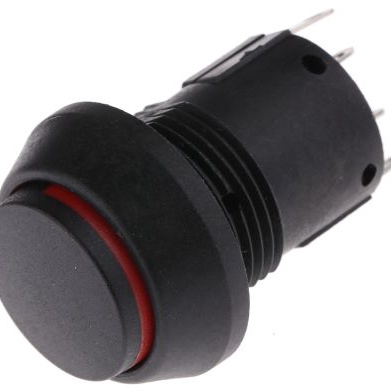

ILLINOIS TOOL WORKS 按钮开关 76-9712/439088B

76-9712/439088B概述


    产品简介


    系列76-97按键开关是ITW Switches公司设计的一种高性能、高可靠性的产品。这款按键开关主要适用于宽温度范围的应用场景,具备多种颜色选项和表面处理方式,以适应不同的安装需求。它的主要功能包括开关模式可选(瞬间或维持)、面板密封以及高度耐磨的外壳材料。此款开关广泛应用于军事环境、工业控制、采矿业、石油化工等领域。

    技术参数


    机械参数:
    - 行程:3.5 mm
    - 寿命(名义值):瞬间模式下2 x 10^6次;维持模式下1 x 10^5次
    - 操作力:12N(名义值)
    - 接触反弹:5ms
    - 面板厚度(最大):6 mm
    电气参数:
    - 绝缘强度:1000V RMS
    - 绝缘电阻:1 GΩ
    - 接触电阻(初始):25 mΩ
    - 最大电流容量:10A(阻性负载,250V AC)
    - 环境和物理参数:
    - 防护等级:IP67
    - 冲击:50g
    - 工作温度范围:-40°C 至 +105°C
    - 外壳材料:PBT
    - 操作杆材料:PBT
    - 触点材料:细银
    - 端子材料:5µm亮酸锡镀层,镍底层

    产品特点和优势


    特点:
    - 广泛的工作温度范围:从-40°C到+105°C
    - 面板密封产品,具备防水功能
    - 可提供维持模式和瞬间模式选择
    - 采用硬质塑料制成,具有良好的耐磨损性
    - 提供多色和表面打印选项
    优势:
    - 超长的使用寿命,确保长时间稳定工作
    - IP67防护等级,可以防止灰尘侵入及水深达1米时的浸泡
    - 高绝缘强度和低接触电阻,保证电气安全和信号传输的可靠性
    - 可根据客户需求定制不同的按钮和状态环颜色,满足个性化需求

    应用案例和使用建议


    应用案例:
    这款按键开关特别适合用于需要在恶劣环境中工作的工业控制系统。例如,在矿山行业中,它可以在高温、潮湿、振动等条件下稳定运行,为系统提供可靠的输入控制。
    使用建议:
    在安装过程中,需要遵循制造商提供的详细安装指南,确保正确的扭矩设置以达到最佳密封效果。同时,建议定期检查开关的工作状态,确保其始终处于良好工作状态。如果发现任何异常,及时更换或维修。

    兼容性和支持


    兼容性:
    这款开关可以通过Solder/FASTON、Solder单极或双极连接方式与其他电子元器件兼容。在选择合适的接线端子时,需注意所选型号是否符合实际应用要求。
    支持:
    ITW Switches公司为其产品提供了详尽的技术文档和支持服务。用户可以通过官方网站或联系客服获取更多技术支持和帮助。此外,该公司还提供定制服务,可以根据客户的特定需求提供特殊型号的产品。

    常见问题与解决方案


    问题1:开关操作不灵敏
    - 解决方案:检查操作杆是否有异物卡住,确保其运动自由度。同时检查触点是否氧化或脏污,需要清洁或更换触点。
    问题2:密封性能不佳
    - 解决方案:重新检查安装过程,确保密封圈正确安装且安装位置准确。调整锁紧螺母至规定的扭矩范围(1.5Nm至2.85Nm),以达到最佳密封效果。
    问题3:电气性能不稳定
    - 解决方案:确认线路连接无误,使用万用表检测开关两端电压是否正常。若电压波动较大,可能需要更换新的开关或检查电路稳定性。

    总结和推荐


    总体而言,系列76-97按键开关是一款高度可靠、多功能的电子元器件。其宽泛的工作温度范围、坚固耐用的外壳材质以及优异的电气性能使其成为工业控制系统的理想选择。对于那些寻求在恶劣环境下仍能保持稳定操作的产品来说,这是一款值得推荐的优秀产品。

76-9712/439088B参数

参数
开关功能 -
执行器类型 按钮式
开关配置 单刀双掷
面板开孔尺寸 22mm
指示颜色 -
电气寿命 -
最大交流触点电压 250V
最大直流触点电压 5V
电流额定值 -
机械寿命 -
安装方式 面板安装

76-9712/439088B厂商介绍

Illinois Tool Works(ITW)是一家全球性的多元化工业制造公司,成立于1912年,总部位于美国伊利诺伊州。ITW的产品广泛应用于建筑、汽车、****、食品饮料、个人护理等多个领域。

ITW的主营产品可以分为以下几个类别:

1. 焊接设备:提供各种焊接解决方案,包括电阻焊、弧焊等。
2. 食品饮料包装:生产饮料罐、食品包装材料等。
3. 建筑产品:提供建筑用密封胶、涂料等。
4. 汽车零部件:生产汽车内外饰件、发动机部件等。
5. ****:提供**零部件、**材料等。
6. 个人护理:生产化妆品包装、个人护理产品等。

ITW的优势在于其强大的研发能力和全球布局。公司每年投入大量资金进行研发,拥有众多专利技术。此外,ITW在全球设有多个生产基地和销售网络,能够快速响应客户需求,提供定制化解决方案。

76-9712/439088B数据手册

厂牌 PDF简要描述 下载
ILLINOIS TOOL WORKS 按钮开关 ILLINOIS TOOL WORKS 76-9712/439088B 76-9712/439088B数据手册

76-9712/439088B封装设计

查看详情并下载
Symbol
Footprint
3D Model
