76-9513/4044P

产品分类: 按钮开关
产品描述: ITW Switches按钮开关, 面板安装, 瞬时操作, 面板开孔直径19.2mm, 无指示灯, 单刀双掷
供应商型号: 4055212
供应商: 海外现货
标准整包数: 1

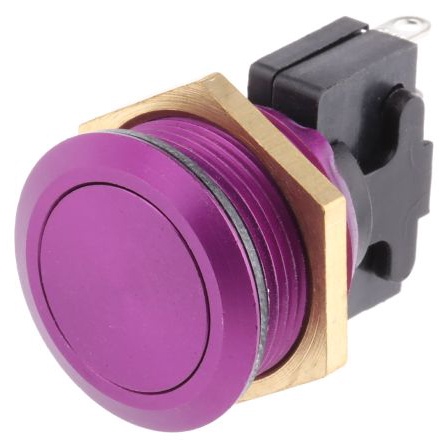

ILLINOIS TOOL WORKS 按钮开关 76-9513/4044P

76-9513/4044P概述


    产品简介


    电子元器件:76-95系列防暴力开关
    76-95系列推钮开关是一种坚固耐用的按钮开关,专为应对高冲击力的应用而设计。该产品在各种严苛环境下表现出色,特别是在需要抗破坏性能的场合,如军事环境、工业应用、过程控制、铁路车厢设备、外部安全门控装置等。这种开关具有不锈钢外壳和操作按钮,可提供机械式微动开关动作,适用于多种安装方式。

    技术参数


    - 机械特性:
    - 操作力:2.6牛顿(典型值)
    - 面板厚度:1.5毫米至8毫米(前装版)— 15毫米按钮
    - 2.5毫米名义值(后装版)— 19毫米按钮
    - 1.5毫米至3毫米(前装版)— 25毫米按钮
    - 外壳直径:前装版(M19螺纹)— 15毫米按钮
    - 后装版(27毫米)— 19毫米按钮
    - 前装版(M30螺纹)— 25毫米按钮
    - 面板切割孔径:前装版(ø19.25毫米)— 15毫米按钮
    - (ø22.5毫米)— 19毫米按钮
    - (ø30.1毫米)— 25毫米按钮
    - 电气特性:
    - 额定负载:10安培,250伏交流电(电阻负载,70摄氏度下)
    - 微动开关:10mA,5V直流电最小
    - 接触电阻:初始25毫欧姆
    - 绝缘电阻:1吉欧姆@500伏直流电
    - 介电强度:1千伏交流电,1分钟
    - 寿命:100万次循环
    - 环境与物理特性:
    - 防护等级:IP67(面板密封)
    - 工作温度范围:-30°C至+105°C
    - 持续负载寿命:最大负载50,000次循环@70°C

    产品特点和优势


    76-95系列推钮开关采用不锈钢材质制造,不仅具有美观的外观,还具备极高的耐用性和抗破坏性。这些特点使其成为各种严苛环境下理想的选择。具体优势包括:
    - 防暴力保护:通过面板密封达到IP67防护等级,确保极端环境下的可靠性。
    - 机械结构:采用细银接触材料,接触电阻低,可靠性强。
    - 宽泛的工作温度范围:-30°C至+105°C,适应多种极端气候条件。
    - 强大的机械耐久性:经过百万次操作测试,使用寿命长。
    - 多种接线方式:提供焊锡端子、快端子及PCB端子等选择。

    应用案例和使用建议


    76-95系列推钮开关在多个领域得到广泛应用,例如军事环境、工业控制、铁路车厢、外部安全门等。其中,特别适合用于要求长期稳定工作的应用场合。根据手册中的建议,使用时应注意以下几点:
    - 确保正确的面板安装,避免操作力不足导致的误触发。
    - 在严苛环境下选用合适的安装方式以保证长期稳定运行。
    - 考虑不同操作方式下的实际需求选择相应的接口形式。

    兼容性和支持


    该产品提供前后两种安装方式,适用于不同面板厚度的要求。此外,厂商提供多种接线方式(如焊锡端子、快端子、PCB端子等),以满足不同客户的定制化需求。厂家还提供详尽的技术支持和维护服务,包括在线资源和直接联系销售部门。

    常见问题与解决方案


    - 问题:开关安装时容易出现误触发。
    - 解决方案:确保面板正确安装,并使用指定的密封垫圈和锁紧螺母固定,提高机械稳定性。

    - 问题:如何区分前后安装版本?
    - 解决方案:前装版的按钮和面板凸出高度更低,而后装版则设计成与面板齐平,根据具体应用需求选择合适版本。

    - 问题:如何判断开关接触不良?
    - 解决方案:检查接触电阻,确保在25毫欧姆以下。如果超出标准,则需更换开关。

    总结和推荐


    76-95系列推钮开关以其高耐用性、强大的机械结构和广泛的应用领域成为理想的工业选择。无论是面对恶劣环境还是需要长时间稳定工作的场合,此产品都能表现出色。我们强烈推荐这款产品给那些需要高性能和可靠性开关的应用场合。

76-9513/4044P参数

参数
电流额定值 -
最大直流触点电压 5V
最大交流触点电压 250V
电气寿命 -
机械寿命 -
开关功能 -
执行器类型 按钮式
指示颜色 -
面板开孔尺寸 19.2mm
开关配置 单刀双掷
安装方式 面板安装

76-9513/4044P厂商介绍

Illinois Tool Works(ITW)是一家全球性的多元化工业制造公司,成立于1912年,总部位于美国伊利诺伊州。ITW的产品广泛应用于建筑、汽车、****、食品饮料、个人护理等多个领域。

ITW的主营产品可以分为以下几个类别:

1. 焊接设备:提供各种焊接解决方案,包括电阻焊、弧焊等。
2. 食品饮料包装:生产饮料罐、食品包装材料等。
3. 建筑产品:提供建筑用密封胶、涂料等。
4. 汽车零部件:生产汽车内外饰件、发动机部件等。
5. ****:提供**零部件、**材料等。
6. 个人护理:生产化妆品包装、个人护理产品等。

ITW的优势在于其强大的研发能力和全球布局。公司每年投入大量资金进行研发,拥有众多专利技术。此外,ITW在全球设有多个生产基地和销售网络,能够快速响应客户需求,提供定制化解决方案。

76-9513/4044P数据手册

厂牌 PDF简要描述 下载
ILLINOIS TOOL WORKS 按钮开关 ILLINOIS TOOL WORKS 76-9513/4044P 76-9513/4044P数据手册
