首页  >  产品百科  >  49-59116

49-59116

产品分类: 按钮开关

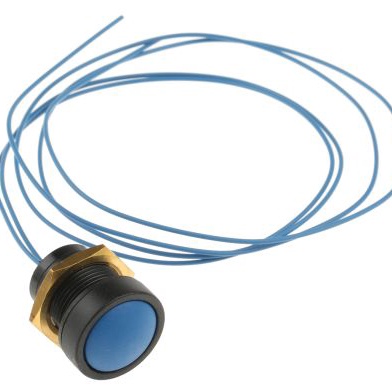

产品描述: ITW Switches 蓝色按钮开关, 面板安装, 瞬时操作, 面板开孔直径16mm, 无指示灯, 单刀单掷
供应商型号: 734123
供应商: 海外现货
标准整包数: 1
ILLINOIS TOOL WORKS 按钮开关 49-59116

49-59116概述


    产品简介


    ITW Switches 的49-59系列是专为需要高可靠性控制的工业应用而设计的密封式按钮开关。该系列包括两种版本:带有绝缘飞线(长度500mm)的完全密封IP67版本和面板密封IP67版本,后者由系列16微型开关终止。这些按钮开关适用于广泛的温度范围(最高可达+105°C),符合工业标准的ø16mm面板切割尺寸,材料经过阻燃认证,可确保在各种苛刻环境中稳定运行。

    技术参数


    | 参数 | 描述 |

    | 防护等级 | 完全密封IP67,面板密封IP67 |
    | 操作温度范围 | 非照明:-55°C 至 +105°C,照明:-35°C 至 +85°C |
    | 接触电阻 | 飞线版最大初始电阻:150mΩ,微开关版最大初始电阻:25mΩ |
    | 电流额定值 | 飞线版:32V交流时400mA,50V直流时100mA;微开关版:250V交流时10A |
    | 机械寿命 | 飞线版:500,000次,微开关版:70°C下50,000次 |
    | 电气绝缘强度 | 1000V交流,持续1分钟 |
    | 振动耐受性 | 符合DEF STD 07-55标准 |
    | 终端材料 | 微开关版锡镀黄铜 |

    产品特点和优势


    49-59系列按钮开关具有许多独特的功能和优势。其完全密封的设计确保了在恶劣环境下仍能保持IP67防护等级,适合通讯、仪器仪表、数据处理等领域。宽广的操作温度范围(-55°C至+105°C)使其适用于各种极端环境。另外,其接触可靠度高且具备双断点设计,能够满足所有电路要求并可靠切换直流负载。按钮和外壳均采用PBT材料,耐用且可进行表面或亚表面印刷和雕刻。

    应用案例和使用建议


    49-59系列开关广泛应用于通讯、仪器仪表、数据处理、军事环境及环境恶劣的按键板等场景。例如,在通讯系统中,该开关可以用于控制基站和中继站的电源切换,确保系统的稳定运行。为了优化其使用效果,建议安装时严格遵循厂商提供的紧固扭矩(1Nm至1.5Nm)以保证良好的密封效果。

    兼容性和支持


    该产品与ITW Switches其他产品系列兼容,提供了定制颜色和端子选项。厂商提供全面的技术支持,包括安装指南、维护手册等资源,确保用户能够充分利用该产品的优势。

    常见问题与解决方案


    - 问题:安装过程中如何正确固定开关?
    - 解决方案:安装时使用M16螺母和20mm扳手,并将扭力调整到1Nm至1.5Nm之间,不超过2Nm。
    - 问题:选择哪种类型的开关更适合?
    - 解决方案:根据具体应用环境和需求选择合适的版本,如飞线版或微开关版。
    - 问题:如何判断产品是否通过了所有测试?
    - 解决方案:检查产品是否有相关的合格认证标志,如UL认证和IP67防护等级标识。

    总结和推荐


    49-59系列按钮开关凭借其卓越的防护等级、宽广的操作温度范围、高可靠性和多样化的配置选项,成为众多工业应用的理想选择。其在通讯、仪器仪表、数据处理等领域有着广泛的应用前景,是值得信赖的产品。因此,强烈推荐使用这款高性能的密封式按钮开关。

49-59116参数

参数
指示颜色 透明
执行器类型 Round Button
面板开孔尺寸 圆形-16
开关功能 Momentary Contact
电流额定值 -
最大交流触点电压 250V
最大直流触点电压 50V
开关配置 SPDT
机械寿命 1000000Cycles
电气寿命 500000Cycles
长*宽*高 19.8mm(长度)*28.2mm(高度)
安装方式 导线安装,面板安装

49-59116厂商介绍

Illinois Tool Works(ITW)是一家全球性的多元化工业制造公司,成立于1912年,总部位于美国伊利诺伊州。ITW的产品广泛应用于建筑、汽车、****、食品饮料、个人护理等多个领域。

ITW的主营产品可以分为以下几个类别:

1. 焊接设备:提供各种焊接解决方案,包括电阻焊、弧焊等。
2. 食品饮料包装:生产饮料罐、食品包装材料等。
3. 建筑产品:提供建筑用密封胶、涂料等。
4. 汽车零部件:生产汽车内外饰件、发动机部件等。
5. ****:提供**零部件、**材料等。
6. 个人护理:生产化妆品包装、个人护理产品等。

ITW的优势在于其强大的研发能力和全球布局。公司每年投入大量资金进行研发,拥有众多专利技术。此外,ITW在全球设有多个生产基地和销售网络,能够快速响应客户需求,提供定制化解决方案。

49-59116数据手册

厂牌 PDF简要描述 下载
ILLINOIS TOOL WORKS 按钮开关 ILLINOIS TOOL WORKS 49-59116 49-59116数据手册

49-59116封装设计

查看详情并下载
Symbol
Footprint
3D Model
