59-412R

产品分类: 按钮开关
产品描述: ITW Switches 红色微型按钮开关, 面板安装, 瞬时操作, 面板开孔直径13.65mm, 带指示灯, 单刀单掷
供应商型号: ET-2836946
供应商: 海外现货
标准整包数: 1
ILLINOIS TOOL WORKS 按钮开关 59-412R

59-412R概述


    产品简介

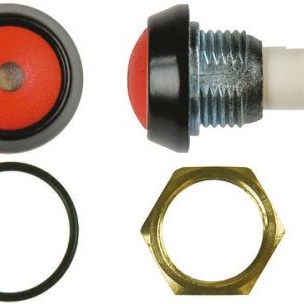

    Series 59是一款迷你密封按钮开关,提供瞬时动作和坚固的面板密封设计。该系列有方形和圆形边框版本,具备或不具备LED状态指示功能。其小尺寸、高耐用性和面板密封设计使其特别适合在严苛环境中使用,如通讯、仪表、数据输入、军事环境以及对环境要求较高的按键等场合。

    技术参数


    - 机械参数
    - 行程(标称):2.3mm
    - 寿命(最大):1,000,000次循环
    - 操作力(标称):3N
    - 接触弹跳(标称):1ms
    - 面板厚度(最大):1.5mm至3mm
    - 面板切割孔径(带“D”平键):直径13.6mm
    - 环境与物理参数
    - 防护等级:IP67
    - 冲击强度:100g
    - 振动标准:DEF STD 07-55
    - 操作温度范围(非发光版):锌合金壳体:-40°C至+125°C;PBT壳体:-40°C至+105°C
    - 操作温度范围(发光版):-35°C至+85°C
    - 耐盐雾腐蚀:BS2011 Part 2:1
    - 焊接信息:最大320°C,持续3秒
    - 电气参数
    - 开关与LED开关
    - 绝缘强度:1000V AC
    - 绝缘电阻:1GΩ
    - 接触电阻:50mΩ
    - 额定电流(典型值):交流32V下400mA;交流50V下100mA;交流125V下125mA
    - 额定功率(最大):16VA AC
    - LED
    - 正向电压(操作电流下):典型值2.2V,最大值3.0V
    - 正向电流(操作电流下):20mA
    - 平均故障间隔时间:100,000小时
    - 发光强度(低功耗下):红光LED 100mcd;绿光LED 160mcd

    产品特点和优势


    Series 59具有多个显著的特点和优势,使其在市场上具备竞争力:
    - 材质:非火花锌合金或耐磨PBT材质,适合多种应用环境。
    - 宽温范围:高达125°C的操作温度范围,确保其在高温环境下也能正常工作。
    - 防护等级:达到IP67,可以防尘防水。
    - 金镀层触点:提高可靠性,减少接触电阻。
    - 状态指示灯:可选配高亮度LED状态指示灯,提供清晰的视觉反馈。
    - 非标准选项:可根据需求定制过靴保护、PCB终端、高圆边框等,满足个性化需求。

    应用案例和使用建议


    - 应用案例:通讯设备、仪器仪表、数据输入系统、军事环境、环境要求高的键盘等。
    - 使用建议:选择合适的外壳材料和按钮颜色以适应不同的环境需求。对于需要指示灯的应用,建议选用高亮度LED以提高可见度。安装时确保“O”型密封圈正确安装,以达到IP67的防护等级。

    兼容性和支持


    - 兼容性:与各种面板兼容,适用于不同厚度的面板安装。
    - 支持:制造商提供了详细的焊接信息、安装指南以及技术支持,确保用户能够正确安装和使用。

    常见问题与解决方案


    - 问题1:安装时密封圈损坏怎么办?
    - 解决办法:重新安装正确的密封圈,并确保安装时紧固到规定的扭矩范围内。
    - 问题2:LED灯不亮如何处理?
    - 解决办法:检查LED线路连接是否正确,必要时更换LED或检查电源供应是否正常。
    - 问题3:长时间使用后操作力增加如何处理?
    - 解决办法:定期清洁和润滑,确保开关操作顺畅。

    总结和推荐


    Series 59是一款出色的迷你密封按钮开关,具备优秀的耐用性和宽广的操作温度范围。它的小尺寸和高防护等级使其成为许多严苛环境下的理想选择。强烈推荐给需要高性能、多功能开关的用户。

59-412R参数

参数
电气寿命 500000Cycles
最大交流触点电压 125V
执行器类型 Round Button
开关功能 Momentary Contact
机械寿命 1000000Cycles
最大直流触点电压 -
面板开孔尺寸 13.65mm
电流额定值 -
指示颜色 红色
开关配置 单刀单掷
长*宽*高 17.45mm(长度)*29mm(高度)
安装方式 焊接安装,面板安装

59-412R厂商介绍

Illinois Tool Works(ITW)是一家全球性的多元化工业制造公司,成立于1912年,总部位于美国伊利诺伊州。ITW的产品广泛应用于建筑、汽车、****、食品饮料、个人护理等多个领域。

ITW的主营产品可以分为以下几个类别:

1. 焊接设备:提供各种焊接解决方案,包括电阻焊、弧焊等。
2. 食品饮料包装:生产饮料罐、食品包装材料等。
3. 建筑产品:提供建筑用密封胶、涂料等。
4. 汽车零部件:生产汽车内外饰件、发动机部件等。
5. ****:提供**零部件、**材料等。
6. 个人护理:生产化妆品包装、个人护理产品等。

ITW的优势在于其强大的研发能力和全球布局。公司每年投入大量资金进行研发,拥有众多专利技术。此外,ITW在全球设有多个生产基地和销售网络,能够快速响应客户需求,提供定制化解决方案。

59-412R数据手册

厂牌 PDF简要描述 下载
ILLINOIS TOOL WORKS 按钮开关 ILLINOIS TOOL WORKS 59-412R 59-412R数据手册

59-412R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 16.4468 ¥ 138.9752
10+ $ 15.8118 ¥ 133.6097
50+ $ 15.0522 ¥ 127.1907
100+ $ 14.6935 ¥ 124.1604
250+ $ 14.3806 ¥ 121.5162
库存: 123
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 138.97
