48-2-RB-N-YL-B

产品分类: 按钮开关
产品描述: ITW Switches 黄色微型按钮开关, 面板安装, 闭锁操作, 面板开孔直径13.6mm, 无指示灯, 单刀单掷
供应商型号: 2836920
供应商: 海外现货
标准整包数: 1

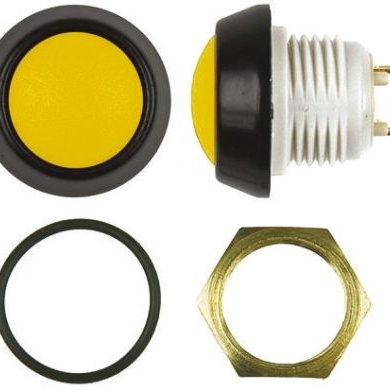

ILLINOIS TOOL WORKS 按钮开关 48-2-RB-N-YL-B

48-2-RB-N-YL-B概述


    产品简介


    Series 48 EM 是一款由 ITW Switches Limited 生产的密封式微型推钮开关,属于电机械开关系列。它集成了多种功能选项,如安装方式、按钮颜色、引脚类型、挡板、照明以及瞬时或保持式切换。这一系列的产品在紧凑的尺寸内提供了丰富的配置选择,使其成为各类设备的理想选择。

    技术参数


    - 开关类型: SPST-NO-DB(单刀单掷,无抖动)
    - 按钮行程: 2.3 mm(典型值)
    - 使用寿命:
    - 瞬时动作:最多 1,000,000 次循环
    - 保持动作:最多 100,000 次循环
    - 操作力: 3N/306g(典型值)
    - 接触弹跳: 1ms(典型值)
    - 面板厚度: 0.5-3mm
    - 工作温度范围: -40°C 到 +85°C
    - 电流额定值: 10mA, 12 VDC
    - 耐压强度: 1,000 VAC
    - 绝缘电阻: 1G 欧姆
    - 接触电阻: 50m 欧姆
    - 最大扭矩(固定螺母): 1-2 牛米

    产品特点和优势


    - 多功能配置: 支持瞬时或保持动作,多种颜色选择,可选 LED 照明版本。
    - 高可靠性: 金触点设计,保证长久耐用。
    - 长寿命: 最多可达 1,000,000 次循环。
    - 防护等级: 面板密封至 IP67,适用于恶劣环境。
    - 兼容性强: 提供方形和圆形挡板版本,满足不同应用需求。

    应用案例和使用建议


    典型应用
    - 办公设备: 如键盘、打印机等。
    - 医疗设备: 如监护仪、输液泵等。
    - 工业机械: 控制面板和仪器仪表。
    - 户外控制: 用于恶劣环境下的控制装置。
    - 交通运输: 车辆内部控制面板。
    - 食品加工设备: 清洁度要求高的环境。
    使用建议
    - 在选择按钮颜色时,可以考虑用户界面的直观性和识别性,例如红色按钮常用于紧急停止。
    - 对于需要频繁操作的应用,建议选择瞬时动作模式,以延长使用寿命。
    - 安装时确保面板切口符合推荐尺寸,以确保良好的密封效果。

    兼容性和支持


    - 兼容性: 与市面上大多数标准接口兼容,便于集成到现有系统中。
    - 支持和维护: ITW Switches Limited 提供详尽的技术文档和客户支持,包括故障排除指南和维修服务。

    常见问题与解决方案


    1. 问题: 开关操作不灵敏
    - 解决方案: 检查操作力是否符合规格,调整安装面板的厚度,或更换损坏的弹簧。

    2. 问题: 密封失效
    - 解决方案: 确认安装过程中密封圈正确安装,检查面板切口是否符合推荐尺寸。

    总结和推荐


    Series 48 EM 是一款高性能的密封式推钮开关,具有丰富的配置选项和优异的耐用性。它广泛应用于各种设备和环境中,尤其适合对防护等级有较高要求的应用。总体来说,这款产品不仅技术先进,而且易于集成,是值得推荐的选择。

48-2-RB-N-YL-B参数

参数
指示颜色 透明
开关配置 SPST
电气寿命 100000Cycles
最大直流触点电压 48V
机械寿命 -
开关功能 Maintained Contact
执行器类型 Curved Round Button
电流额定值 -
面板开孔尺寸 圆形-13.61
最大交流触点电压 -
长*宽*高 17.45mm(长度)*19.18mm(高度)
安装方式 焊接安装,面板安装

48-2-RB-N-YL-B厂商介绍

Illinois Tool Works(ITW)是一家全球性的多元化工业制造公司,成立于1912年,总部位于美国伊利诺伊州。ITW的产品广泛应用于建筑、汽车、****、食品饮料、个人护理等多个领域。

ITW的主营产品可以分为以下几个类别:

1. 焊接设备:提供各种焊接解决方案,包括电阻焊、弧焊等。
2. 食品饮料包装:生产饮料罐、食品包装材料等。
3. 建筑产品:提供建筑用密封胶、涂料等。
4. 汽车零部件:生产汽车内外饰件、发动机部件等。
5. ****:提供**零部件、**材料等。
6. 个人护理:生产化妆品包装、个人护理产品等。

ITW的优势在于其强大的研发能力和全球布局。公司每年投入大量资金进行研发,拥有众多专利技术。此外,ITW在全球设有多个生产基地和销售网络,能够快速响应客户需求,提供定制化解决方案。

48-2-RB-N-YL-B数据手册

厂牌 PDF简要描述 下载
ILLINOIS TOOL WORKS 按钮开关 ILLINOIS TOOL WORKS 48-2-RB-N-YL-B 48-2-RB-N-YL-B数据手册

48-2-RB-N-YL-B封装设计

查看详情并下载
Symbol
Footprint
3D Model
