H48M-210N4044

产品分类: 按钮开关
产品描述: ITW Switches 白色按钮开关, 面板安装, 闭锁操作, 面板开孔直径19.56mm, 无指示灯, 单刀双掷
供应商型号: 1222941
供应商: 海外现货
标准整包数: 1
ILLINOIS TOOL WORKS 按钮开关 H48M-210N4044

H48M-210N4044概述


    产品简介

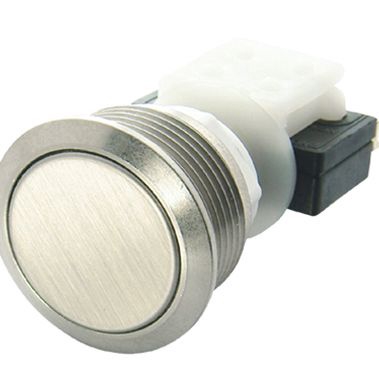

    H48M 19MM面板密封10安培金属按钮开关是一款专为恶劣环境下应用设计的耐用型电控机械按钮开关。该产品提供不锈钢或锌合金外壳选项,具备瞬动和保持两种操作模式。此款19毫米尺寸使其成为适用于交通运输、安全、食品加工和医疗市场的理想选择。

    技术参数


    - 安装孔径:0.020英寸(0.5毫米)至0.177英寸(4.5毫米)
    - 操作力:5.2牛顿(520克)
    - 触点反弹时间:1毫秒
    - 工作温度范围:瞬动模式下为-40°C至+85°C,保持模式下为-40°C至+65°C
    - LED正向电压:红色、琥珀色和黄色LED为2伏特;绿色、蓝色和白色LED为3.4伏特
    - 电流额定值:10安培@125/250VAC(电阻负载),10安培@28VDC(感应负载)
    - 接触电阻:初始最大值为50毫欧
    - 绝缘电阻:至少1吉欧姆
    - 电介质强度:1000VAC

    产品特点和优势


    H48M按钮开关的主要优势包括:
    - 多种操作模式(瞬动或保持)
    - 不锈钢或锌合金外壳,提高耐久性
    - 中心光斑或环形照明
    - 可选多种颜色的LED指示灯
    - 面板密封至IP67等级,适用于户外和恶劣环境
    - 符合RoHS标准,环保无害
    - 通过UL和CSA认证,保证质量与安全

    应用案例和使用建议


    应用案例:
    - 在户外控制系统、安全设备、医疗设备、食品加工设备、军用设备及工业机械等领域广泛应用。
    - 适合于公共交通、升降机等交通工具内的控制按钮。
    使用建议:
    - 使用前需要确认安装孔直径是否符合要求,且需要加装电流限制电阻以保护LED。
    - 安装时需确保将密封圈正确安装在开关体上,以实现IP67防护等级。
    - 定期检查LED状态并及时更换损坏部件。

    兼容性和支持


    兼容性:
    - 该产品可与各类工业自动化系统和其他电气设备良好配合使用。
    - 提供多种颜色的LED选择,可以方便地与现有系统集成。
    支持与维护:
    - 制造商提供了详细的技术手册和在线技术支持,帮助客户解决安装和使用过程中遇到的问题。

    常见问题与解决方案


    - 问题1:LED灯光不稳定或不亮。
    解决方案:检查电流限制电阻是否正确连接,以及LED正向电压是否匹配。
    - 问题2:按钮手感不佳或无法正常工作。
    解决方案:确认操作力是否在规定范围内,并检查安装孔直径是否准确。

    总结和推荐


    H48M按钮开关凭借其出色的耐用性、多种操作模式和优异的环境适应能力,在多个行业领域表现出色。其丰富的配置选项和广泛的适用范围使其在市场上具有很高的竞争力。因此,我强烈推荐该产品给需要高质量、高性能按钮开关的应用场合。

H48M-210N4044参数

参数
最大交流触点电压 250V
电流额定值 -
开关功能 -
执行器类型 -
电气寿命 -
机械寿命 -
最大直流触点电压 28V
面板开孔尺寸 19.56mm
开关配置 单刀双掷
指示颜色 透明
安装方式 面板安装

H48M-210N4044厂商介绍

Illinois Tool Works(ITW)是一家全球性的多元化工业制造公司,成立于1912年,总部位于美国伊利诺伊州。ITW的产品广泛应用于建筑、汽车、****、食品饮料、个人护理等多个领域。

ITW的主营产品可以分为以下几个类别:

1. 焊接设备:提供各种焊接解决方案,包括电阻焊、弧焊等。
2. 食品饮料包装:生产饮料罐、食品包装材料等。
3. 建筑产品:提供建筑用密封胶、涂料等。
4. 汽车零部件:生产汽车内外饰件、发动机部件等。
5. ****:提供**零部件、**材料等。
6. 个人护理:生产化妆品包装、个人护理产品等。

ITW的优势在于其强大的研发能力和全球布局。公司每年投入大量资金进行研发,拥有众多专利技术。此外,ITW在全球设有多个生产基地和销售网络,能够快速响应客户需求,提供定制化解决方案。

H48M-210N4044数据手册

厂牌 PDF简要描述 下载
ILLINOIS TOOL WORKS 按钮开关 ILLINOIS TOOL WORKS H48M-210N4044 H48M-210N4044数据手册

H48M-210N4044封装设计

查看详情并下载
Symbol
Footprint
3D Model
