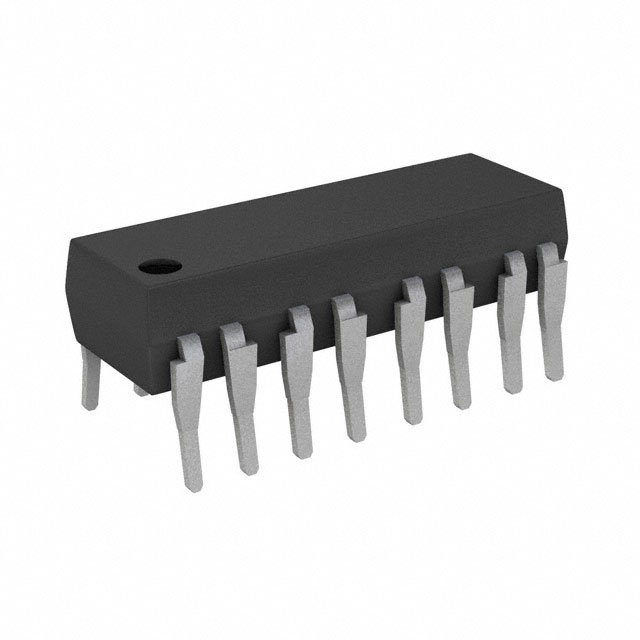

ISP621-4XGR

产品分类:
厂牌: ISOCOM COMPONENTS
产品描述:
供应商型号: Q-ISP621-4XGR
供应商: 海外现货
标准整包数: 25
ISOCOM COMPONENTS  ISP621-4XGR

ISP621-4XGR概述


    产品简介


    产品类型:ISP621-1、ISP621-2、ISP621-4 系列光电耦合隔离器。
    主要功能:由红外发光二极管和NPN硅光晶体管组成,采用高效能双列直插式塑料封装。
    应用领域:广泛应用于计算机终端、工业系统控制器、测量仪器等领域,用于不同电位和阻抗系统的信号传输。

    技术参数


    - 存储温度:-55°C 到 +125°C
    - 操作温度:-30°C 到 +100°C
    - 焊接温度:(1/16英寸(1.6毫米)距外壳10秒) 260°C
    - 输入二极管:
    - 正向电流:50mA
    - 反向电压:5V
    - 功耗:70mW
    - 输出晶体管:
    - 集电极-发射极击穿电压(BVCEO):55V
    - 发射极-集电极击穿电压(BVECO):6V
    - 集电极电流:50mA
    - 功耗:150mW
    - 总功耗:200mW(在25°C以上线性降额2.67mW/°C)

    产品特点和优势


    - 高电流转移比:最低为50%
    - 高隔离电压:交流耐压高达5.3kVRMS,峰值耐压高达7.5kV
    - 高BVCEO:最小值为55V
    - 所有电气参数100%测试
    - 可定制电气选择

    应用案例和使用建议


    - 应用案例:
    - 计算机终端:如打印机、显示器等
    - 工业系统控制器:如PLC控制器、自动化控制系统
    - 测量仪器:如示波器、多用表
    - 使用建议:
    - 在信号传输过程中,确保隔离器两端的电位差不超出其额定值。
    - 定期检查隔离器的工作状态,确保良好的信号传输效果。
    - 在高湿度环境下使用时,注意防止水汽进入隔离器内部导致短路。

    兼容性和支持


    - 兼容性:适用于多种电路设计,与标准SMD兼容。
    - 支持和服务:制造商提供全面的技术支持,包括安装指导、故障排除和定期维护服务。

    常见问题与解决方案


    1. 问题:信号传输不稳定。
    - 解决方案:检查隔离器的工作温度范围是否符合要求;确认输入电压和电流在额定范围内。
    2. 问题:隔离器过热。
    - 解决方案:确保散热良好,避免长时间过载工作;在高负载情况下考虑外加散热片。
    3. 问题:信号传输延迟。
    - 解决方案:检查电路连接是否正确,确保信号线阻抗匹配;增加缓冲器以减少信号延迟。

    总结和推荐


    ISP621-1、ISP621-2、ISP621-4 系列光电耦合隔离器以其高可靠性、高电流转移比和广泛的温度适应性,在众多应用场景中表现出色。这些产品的设计和制造均符合严格的国际标准,因此推荐在需要高精度和稳定性的信号传输环境中使用。

ISP621-4XGR参数

参数
包装方式 管装

ISP621-4XGR厂商介绍

Isocom Components是一家全球领先的电子组件分销商,专注于提供高质量的电子元件和解决方案。公司主营产品包括集成电路、被动元件、连接器、传感器、电源管理等,广泛应用于通信、工业控制、汽车电子、医疗设备、消费电子等领域。

Isocom Components的优势在于:

1. 丰富的产品线:提供多种品牌和型号的电子元件,满足客户的多样化需求。

2. 严格的质量控制:所有产品均经过严格的质量检测,确保可靠性和稳定性。

3. 快速的交货能力:拥有强大的库存和物流体系,能够快速响应客户需求,缩短交货周期。

4. 专业的技术支持:提供专业的技术咨询和解决方案,帮助客户解决技术难题。

5. 良好的客户服务:以客户为中心,提供全方位的售前、售中、售后服务,建立长期稳定的合作关系。

ISP621-4XGR数据手册

厂牌 PDF简要描述 下载
ISOCOM COMPONENTS ISOCOM COMPONENTS ISP621-4XGR ISP621-4XGR数据手册

ISP621-4XGR封装设计

查看详情并下载
Symbol
Footprint
3D Model
