ILQ74G

产品分类:
厂牌: ISOCOM COMPONENTS
产品描述:
供应商型号: Q-ILQ74G
供应商: 海外现货
标准整包数: 25

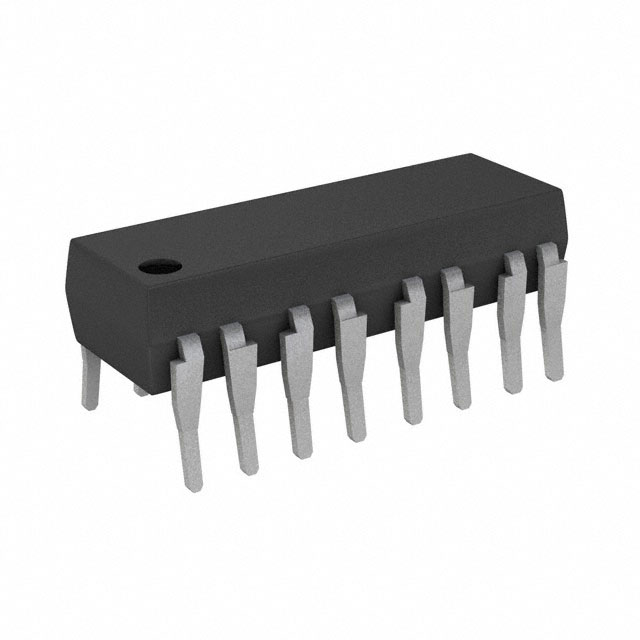

ISOCOM COMPONENTS  ILQ74G

ILQ74G概述

    高密度光电耦合隔离器:IL、ILD、ILQ系列

    1. 产品简介


    高密度光电耦合隔离器(IL、ILD、ILQ系列)由红外发光二极管(LED)和NPN硅光电晶体管组成,封装在高效能的双列直插塑料封装内。这些组件广泛应用于计算机终端、工业系统控制器、测量仪器等领域,用于在不同电位和阻抗的系统之间进行信号传输。

    2. 技术参数


    - 存储温度范围: -40°C 到 +125°C
    - 工作温度范围: -25°C 到 +100°C
    - 输入二极管参数
    - 正向电流: 50mA
    - 反向电压: 6V
    - 功耗: 70mW
    - 输出晶体管参数
    - 集电极-发射极击穿电压(BVCEO):
    - IL2, ILD2, ILQ2, IL5, ILD5, ILQ5: 70V
    - IL1, ILD1, ILQ1, IL74, ILD74, ILQ74: 50V
    - 发射极-集电极击穿电压(BVECO): 6V
    - 集电极电流: 50mA
    - 功耗: 150mW
    - 总功耗: 170mW(超过25°C线性降额)
    - 光耦合电流传输比(CTR):
    - IL1, ILD1, ILQ1: 20%-300%
    - IL2, ILD2, ILQ2: 100%-500%
    - IL5, ILD5, ILQ5: 50%-400%
    - IL74, ILD74, ILQ74: 12.5%

    3. 产品特点和优势


    - 高电流传输比: 最小50%,确保信号传输效率。
    - 高隔离电压: 5.3kVRMS / 7.5kVPK,增强系统的安全性和稳定性。
    - 高BVCEO: 70V以上,确保更高的可靠性。
    - 多选项: 可选10mm引脚扩展(加G),表面贴装(加SM),Tape & Reel(加SMT&R)。
    - 多种封装类型: 支持STD、G形式和SMD。

    4. 应用案例和使用建议


    这些光电耦合器广泛应用于工业控制系统、计算机终端及测量仪器。例如,在工业控制系统中,它们可以确保信号在不同电位系统间的可靠传输。使用建议如下:
    - 在安装时需注意散热,避免因过热导致的性能下降。
    - 在高速信号传输环境中,选择具有更高CTR的型号,以提高信号完整性。

    5. 兼容性和支持


    - 认证: UL认可(档案号E91231),VDE 0884标准,CECC 00802标准。
    - 兼容性: 可以与多种标准工业设备兼容。
    - 支持: 厂商提供详细的技术文档和客户支持,如需特殊选择可联系工厂咨询。

    6. 常见问题与解决方案


    - Q: 如何选择合适的型号?
    - A: 根据所需的应用场合和要求选择合适的CTR、BVCEO和其他关键参数。

    - Q: 如何提高系统稳定性和可靠性?
    - A: 确保良好的散热设计,使用适当的去耦电容,并遵守最大额定值限制。

    7. 总结和推荐


    这些光电耦合器具有高效能、高可靠性等特点,适用于各种严苛的工业环境。强烈推荐在需要高精度和高稳定性的应用中使用。总之,IL、ILD、ILQ系列提供了强大的性能和广泛的适用性,是电子元器件市场的优选产品。

ILQ74G参数

参数
包装方式 管装
