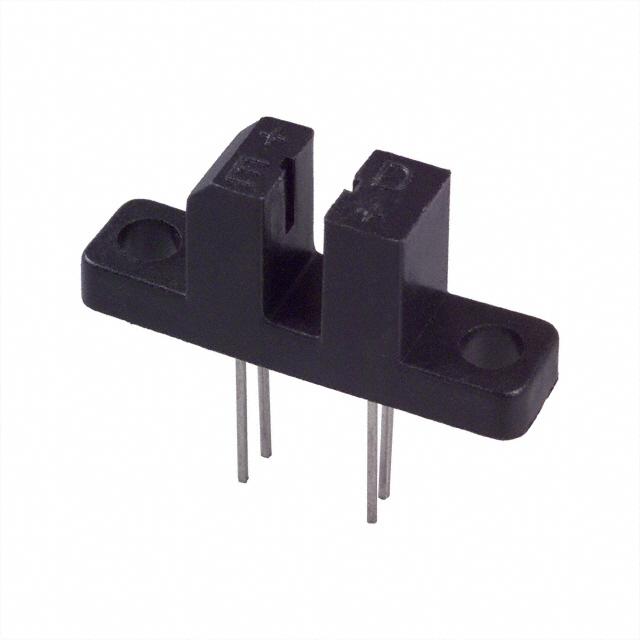

H21A2

产品分类: 光电传感器
厂牌: ISOCOM COMPONENTS
产品描述: Through-Beam 3mm 8μs,50μs Transistor DIP-4 法兰安装,通孔安装 6.6mm(宽度)
供应商型号: H21A2IS-ND
供应商: Digi-Key
标准整包数: 1
ISOCOM COMPONENTS 光电传感器 H21A2

H21A2概述

    H21Ax, H22Ax Opaque Photointerrupters: A Comprehensive Overview

    1. 产品简介


    H21Ax 和 H22Ax 系列光电断续器是一系列单通道开关,由一个砷化镓红外发光二极管和一个NPN硅光电晶体管组成,封装在聚碳酸酯外壳内。这些器件通过红外光的中断来检测物体的存在,从而实现“开”到“关”的状态切换。它们广泛应用于各种设备,如复印机、打印机、传真机、黑胶唱片播放机和盒式磁带录音机等。

    2. 技术参数


    - 输入端:
    - 正向电流:最大50mA
    - 反向电压:最大5V
    - 功耗:最大75mW
    - 输出端:
    - 集电极电流:最大20mA
    - 集电极-发射极电压:最大30V
    - 发射极-集电极电压:最大5V
    - 功耗:最大100mW
    - 总包装参数:
    - 工作温度范围:-25°C 到 85°C
    - 存储温度范围:-55°C 到 100°C
    - 引脚焊接温度(10秒):最高260°C
    - 电气特性:
    - 集电极-发射极暗电流:最大100nA
    - 正向电压:最大1.6V
    - 反向电流:最大100μA
    - 开态集电极电流:最大5.5mA
    - 集电极-发射极饱和电压:最大0.4V
    - 输出上升时间:最大15μs
    - 输出下降时间:最大20μs

    3. 产品特点和优势


    - 高增益:确保高效的光电信号转换。
    - 3mm 间隙:在LED和探测器之间保持适当的间距,以确保良好的信号传输。
    - 聚碳酸酯外壳:提供对环境光的保护。
    - 无铅且符合RoHS标准:环保设计,符合国际环保要求。
    - 安全性认证:正在进行安全认证。

    4. 应用案例和使用建议


    这些光电断续器广泛应用于办公自动化设备、通信设备、音频/视频设备、电气应用和仪器仪表。例如,在黑胶唱片播放机和盒式磁带录音机中,它们用于检测磁带的位置和运动状态。为了优化使用效果,建议根据具体应用场景选择合适的型号和安装方式,并确保正确连接和供电。

    5. 兼容性和支持


    这些光电断续器可以与其他电子元器件或设备配合使用,适用于多种电路设计。厂商提供了详细的文档和技术支持,包括设计指南、样品请求和售后服务。

    6. 常见问题与解决方案


    - 问题:无法正常工作
    - 解决方法: 检查接线是否正确,确保电源电压和电流满足要求。

    - 问题:响应时间不稳定
    - 解决方法: 确认负载电阻值符合要求,并调整至最佳值。

    - 问题:发热严重
    - 解决方法: 确保设备工作在规定的温度范围内,必要时增加散热措施。

    7. 总结和推荐


    H21Ax 和 H22Ax 系列光电断续器以其高增益、可靠的机械结构和良好的环境光抗干扰能力,成为众多应用的理想选择。其广泛的应用领域和易于集成的特点使其在市场上具有很高的竞争力。我们强烈推荐使用这些产品,特别是对于需要高效光电转换的应用场景。

H21A2参数

参数
最小工作供电电压 -
颜色感应 -
响应时间 8μs,50μs
波长 -
最大工作供电电压 -
感应距离 3mm
光源 -
输出类型 Transistor
感应方式 Through-Beam
长*宽*高 6.6mm(宽度)
通用封装 DIP-4
安装方式 法兰安装,通孔安装
零件状态 在售
包装方式 散装,袋装

H21A2厂商介绍

Isocom Components是一家全球领先的电子组件分销商,专注于提供高质量的电子元件和解决方案。公司主营产品包括集成电路、被动元件、连接器、传感器、电源管理等,广泛应用于通信、工业控制、汽车电子、医疗设备、消费电子等领域。

Isocom Components的优势在于:

1. 丰富的产品线:提供多种品牌和型号的电子元件,满足客户的多样化需求。

2. 严格的质量控制:所有产品均经过严格的质量检测,确保可靠性和稳定性。

3. 快速的交货能力:拥有强大的库存和物流体系,能够快速响应客户需求,缩短交货周期。

4. 专业的技术支持:提供专业的技术咨询和解决方案,帮助客户解决技术难题。

5. 良好的客户服务:以客户为中心,提供全方位的售前、售中、售后服务,建立长期稳定的合作关系。
