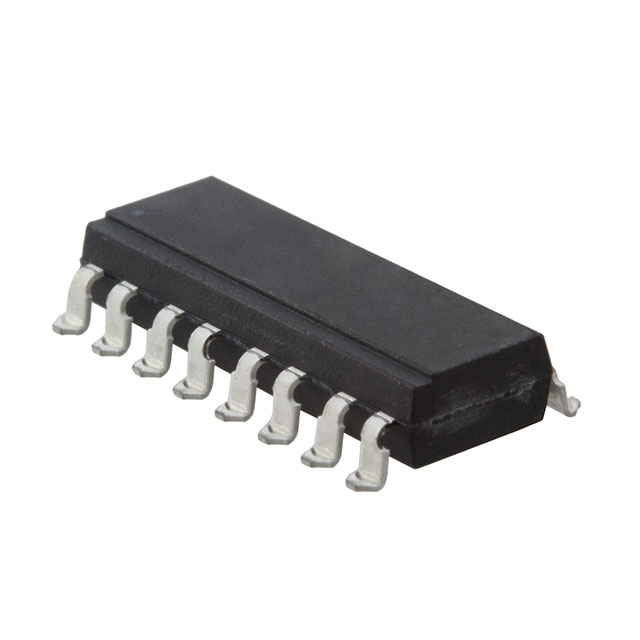

ISQ74XSM

产品分类:
厂牌: ISOCOM COMPONENTS
产品描述:
供应商型号: Q-ISQ74XSM
供应商: 海外现货
标准整包数: 25
ISOCOM COMPONENTS  ISQ74XSM

ISQ74XSM概述


    产品简介


    产品名称:IS系列光耦合隔离器
    产品类型:光耦合隔离器
    主要功能:IS系列光耦合隔离器由红外发光二极管和NPN硅光电晶体管组成,封装在高效能的双列直插式塑料封装内。这些组件主要用于实现不同电位和阻抗系统之间的信号传输。
    应用领域:计算机终端、工业控制系统,信号传输在不同电位和阻抗系统之间。

    技术参数


    - 输入正向电压(VF):1.2 ~ 1.65 V @ IF = 50 mA
    - 反向电流(IR):10 μA @ VR = 4V
    - 输出集电极-发射极击穿电压(BVCEO)
    - IS5, ISD5, ISQ5: 70 V @ IC = 1 mA
    - IS1, ISD1, ISQ1, IS74, ISD74, ISQ74: 50 V
    - 发射极-集电极击穿(BVECO):6 V @ IE = 100 μA
    - 集电极-发射极暗电流(ICEO):50 nA @ VCE = 10 V
    - 耦合电流传输比(CTR)
    - IS1, ISD1, ISQ1: 20 ~ 300 %
    - IS5, ISD5, ISQ5: 50 ~ 400 %
    - IS74, ISD74, ISQ74: 12.5 %
    - 饱和电流传输比
    - IS1, ISD1, ISQ1: 75 %
    - IS5, ISD5, ISQ5: 100 %
    - IS74, ISD74, ISQ74: 12.5 %
    - 输入至输出隔离电压
    - VISO: 5300 VRMS
    - VISO: 7500 VPK
    - 输入至输出隔离电阻(RISO):5 x 10^10 Ω @ VIO = 500V
    - 输出上升时间(tr):2.6 μs @ IF = 5 mA
    - 输出下降时间(tf):2.2 μs @ VCC = 5V, RL = 75Ω
    - 绝对最大额定值
    - 存储温度范围:-40°C 至 +125°C
    - 工作温度范围:-25°C 至 +100°C
    - 引脚焊接温度(距外壳1.6mm,持续10秒):260°C

    产品特点和优势


    - 高隔离电压:5.3kVRMS, 7.5kVPK,确保高安全性和可靠性。
    - 高BVCEO:IS5, ISD5, ISQ5 型号达到70V(其他型号为50V),适合高电压应用。
    - 灵活选项:可选10mm引线间距(G选项),表面贴装(SM选项)以及卷带包装(SMT&R选项)。

    应用案例和使用建议


    应用案例:
    - 计算机终端
    - 工业控制系统
    使用建议:
    - 在高电压和高电流环境下使用时,建议选择高BVCEO型号。
    - 需要紧凑布局时,可考虑使用表面贴装(SM)版本以节省空间。
    - 针对不同温控需求,选择合适的封装选项和环境温度范围。

    兼容性和支持


    - 认证标准:UL Recognized, File No. E91231;VDE 0884;CECC 0080。
    - 适用认证:IS1X, IS5X, IS74X 系列通过EN60950认证,Nemko认证编号P01102464。

    常见问题与解决方案


    - 问题:如何提高电流传输比?
    - 解决方案:通过增大驱动电流来增加电流传输比。但需注意不要超过额定的最大驱动电流。
    - 问题:为什么输出下降时间较慢?
    - 解决方案:可以降低负载电阻(RL)以加快输出下降时间。

    总结和推荐


    IS系列光耦合隔离器是一款具备高隔离度、高可靠性、多功能选择的电子元器件。其卓越的隔离性能和多样化的封装选项使其广泛适用于计算机终端、工业控制系统等领域。推荐使用该系列产品,特别是在需要高电压和强隔离能力的应用场景中。
