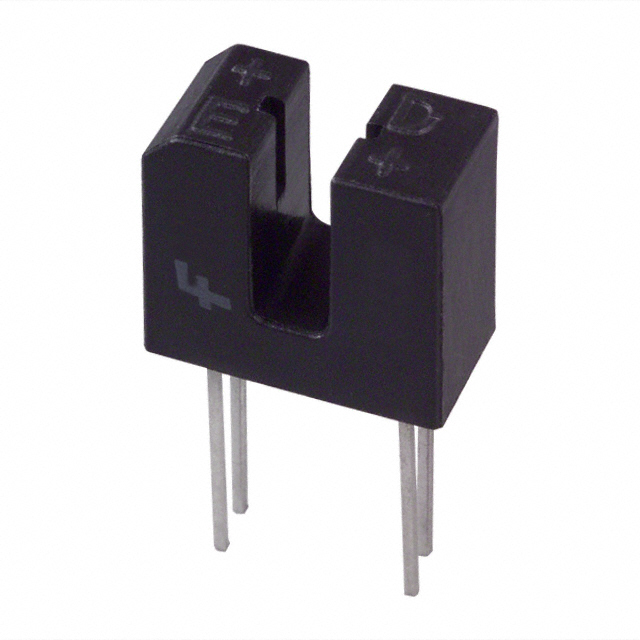

H22A2

产品分类: 光电传感器
厂牌: ISOCOM COMPONENTS
产品描述: Through-Beam 3mm 8μs,50μs Transistor DIP-4 法兰安装,通孔安装
供应商型号: H22A2
供应商: 云汉优选
标准整包数: 1000
ISOCOM COMPONENTS 光电传感器 H22A2

H22A2概述

    H21Ax, H22Ax 系列光耦合器的技术手册

    1. 产品简介


    H21Ax 和 H22Ax 系列光耦合器是一类单通道开关,由砷化镓红外发光二极管和NPN硅光电晶体管组成,封装在聚碳酸酯外壳内。这些光耦合器适用于机械分辨率优化、耦合效率高、抗环境光干扰、成本低且可靠性高的场合。通过红外线被物体阻挡时中断红外发光二极管与光电传感器之间的光传输,实现从“开”状态到“关”状态的切换。

    2. 技术参数


    - 输入参数:
    - 正向电流(IF):50mA
    - 反向电压(VR):5V
    - 功耗(PD):75mW
    - 输出参数:
    - 集电极电流(IC):20mA
    - 集电极-发射极电压(VCE):30V
    - 发射极-集电极电压(VEC):5V
    - 功耗(PD):100mW
    - 总体封装:
    - 工作温度范围:-25°C 至 85°C
    - 存储温度范围:-55°C 至 100°C
    - 引脚焊接温度(10秒):260°C

    3. 产品特点和优势


    - 高增益:显著提高信号传输效率。
    - 3mm 光隙:增强机械分辨率和耦合效率。
    - 聚碳酸酯外壳:有效抵御环境光干扰。
    - 无铅且符合RoHS标准:环保合规。
    - 安全性认证待定:确保安全使用。

    4. 应用案例和使用建议


    - 应用案例:
    - 复印机、打印机、传真机
    - 唱片机、磁带播放机
    - 光电开关
    - 使用建议:
    - 根据实际应用场景选择合适的电流和电压参数,确保最佳性能。
    - 注意避免过载和长时间高温操作,以免影响使用寿命。
    - 在安装过程中确保引脚正确焊接,防止虚焊和短路。

    5. 兼容性和支持


    - 兼容性:可与多种电子元器件和设备配合使用。
    - 支持信息:请联系 Isocom 客户代表获取技术支持和维护服务。

    6. 常见问题与解决方案


    - 问题1:如何避免设备过热?
    - 解决办法:严格按照技术手册中的功率和温度参数操作,合理安排散热措施。
    - 问题2:如何确认引脚焊接质量?
    - 解决办法:使用显微镜检查焊接点,确保没有虚焊和短路。

    7. 总结和推荐


    综合评估:
    - 主要优点:
    - 高增益和优良的机械结构设计。
    - 环保合规且具有良好的稳定性。
    - 适用范围广泛,性能可靠。
    - 推荐使用:H21Ax 和 H22Ax 系列光耦合器是市场上的一款优秀产品,特别适合需要高精度和可靠性的光电应用场合。建议在相关项目中优先考虑。
    通过以上详细分析,我们可以看出 H21Ax 和 H22Ax 系列光耦合器在多个方面表现出色,是一款值得信赖的产品。

H22A2参数

参数
颜色感应 -
响应时间 8μs,50μs
感应方式 Through-Beam
波长 -
感应距离 3mm
最大工作供电电压 -
输出类型 Transistor
最小工作供电电压 -
光源 -
通用封装 DIP-4
安装方式 法兰安装,通孔安装
零件状态 在售
包装方式 散装,袋装

H22A2厂商介绍

Isocom Components是一家全球领先的电子组件分销商,专注于提供高质量的电子元件和解决方案。公司主营产品包括集成电路、被动元件、连接器、传感器、电源管理等,广泛应用于通信、工业控制、汽车电子、医疗设备、消费电子等领域。

Isocom Components的优势在于:

1. 丰富的产品线:提供多种品牌和型号的电子元件,满足客户的多样化需求。

2. 严格的质量控制:所有产品均经过严格的质量检测,确保可靠性和稳定性。

3. 快速的交货能力:拥有强大的库存和物流体系,能够快速响应客户需求,缩短交货周期。

4. 专业的技术支持:提供专业的技术咨询和解决方案,帮助客户解决技术难题。

5. 良好的客户服务:以客户为中心,提供全方位的售前、售中、售后服务,建立长期稳定的合作关系。

H22A2数据手册

厂牌 PDF简要描述 下载
ISOCOM COMPONENTS 光电传感器 ISOCOM COMPONENTS H22A2 H22A2数据手册

H22A2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 3.52
3000+ ¥ 3.52
10000+ ¥ 3.52
库存: 3000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 3520
