EVALIMI111T026TOBO1

产品分类: 其他工具
产品描述: Infineon IGBT电机驱动板, 电源管理开发套件, IMI111T-026H Device芯片
供应商型号: 4154413
供应商: 海外现货
标准整包数: 1
INFINEON TECHNOLOGIES 其他工具 EVALIMI111T026TOBO1

EVALIMI111T026TOBO1概述


    产品简介

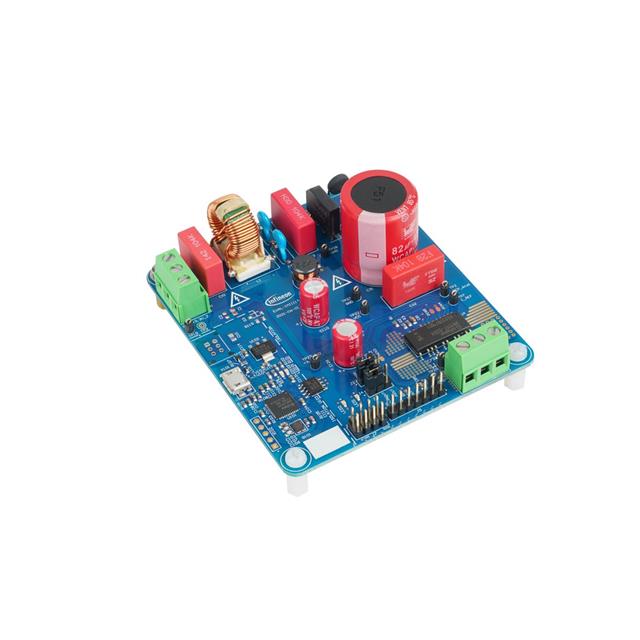

    EVAL-IMI111T 是一款全面的评估套件,专为评估Infineon IMI111T 系列智能运动控制(iMOTION™)绝缘门双极晶体管(IPM)而设计。此评估板为高功率电机驱动系统提供了一个集成的、即插即用的解决方案,适用于高性能和高效率的永磁同步电机(PMSM)及无刷直流电机(BLDC)驱动应用,如风扇、泵和压缩机。EVAL-IMI111T 集成了必要的电路组件,包括整流器和电磁干扰(EMI)滤波器,并配备了隔离调试模块,支持通过USB与PC通信。

    技术参数


    - 输入电压:110-230 VAC
    - 每相输出电流:EVAL-IMI111T-026型号最大为420 mA,EVAL-IMI111T-046型号为570 mA(2相调制,6 kHz PWM)
    - 最大直流母线电压:380 V
    - 最小直流母线电压:120 V
    - 电流反馈:采用单电阻电流检测,阻值为250 mΩ
    - 内置电源:15 V ±5%,最大50 mA;3.3 V ±2%,最大20 mA
    - 印刷电路板(PCB)尺寸:79.6 mm x 89.6 mm,2层,2盎司铜
    - 工作温度范围:0°C到60°C,湿度小于95%(非凝露条件)

    产品特点和优势


    - 紧凑设计:非常紧凑的DSO22封装,减少了外部组件数量,节省PCB面积。
    - 集成化高:集成了电机控制引擎(MCE)、门驱动器和六个IGBT,实现完整电机驱动系统。
    - 灵活的接口选项:支持多种速度命令接口(UART、SPI、PWM或模拟信号)。
    - 传感器自由操作:支持无传感器操作,降低了成本和复杂度。
    - 内置保护机制:集成过流保护、过压/欠压保护、过温保护等。
    - 认证准备:已预认证的MCE 2.0固件,适用于Class B标准。

    应用案例和使用建议


    - 风机应用:利用该评估板,可以快速设计和测试高效的风机控制系统。
    - 泵控制:在泵的应用中,评估板可以帮助优化泵的运行效率。
    - 压缩机驱动:适合压缩机驱动应用,简化设计流程,提高系统可靠性。
    使用建议:
    - 在使用过程中,注意严格按照实验室条件操作,并确保电源断开后等待至少五分钟以放电。
    - 安装时要避免使用不必要的包装材料,以免影响系统正常工作。

    兼容性和支持


    EVAL-IMI111T 支持多种供电和通信接口,便于与其他电子元件或设备配合使用。Infineon提供了详尽的技术文档和支持服务,帮助用户进行产品选择和设计优化。

    常见问题与解决方案


    1. 问题:无法启动评估板。
    - 解决方法:检查电源连接是否正确,确认电源电压在允许范围内。
    2. 问题:电机启动不稳定。
    - 解决方法:调整PWM频率和占空比设置,确认电流检测电阻安装正确。
    3. 问题:系统过热。
    - 解决方法:检查散热装置是否有效,确认周围环境温度不超过规定范围。

    总结和推荐


    EVAL-IMI111T 作为一款高效能、高度集成的评估套件,非常适合用于设计和测试各种电机驱动应用。其紧凑设计、集成保护机制和广泛的接口支持使其在市场上具有显著的竞争优势。总体而言,我们强烈推荐该产品给希望开发高效电机驱动系统的工程师和技术人员。

EVALIMI111T026TOBO1参数

参数
包装方式 散装

EVALIMI111T026TOBO1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

EVALIMI111T026TOBO1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 其他工具 INFINEON TECHNOLOGIES EVALIMI111T026TOBO1 EVALIMI111T026TOBO1数据手册
