EVALFFXMR20KM1HDRTOBO1

产品分类:
产品描述:
供应商型号: 277254
供应商: 海外现货
标准整包数: 1
INFINEON TECHNOLOGIES  EVALFFXMR20KM1HDRTOBO1

EVALFFXMR20KM1HDRTOBO1概述


    产品简介

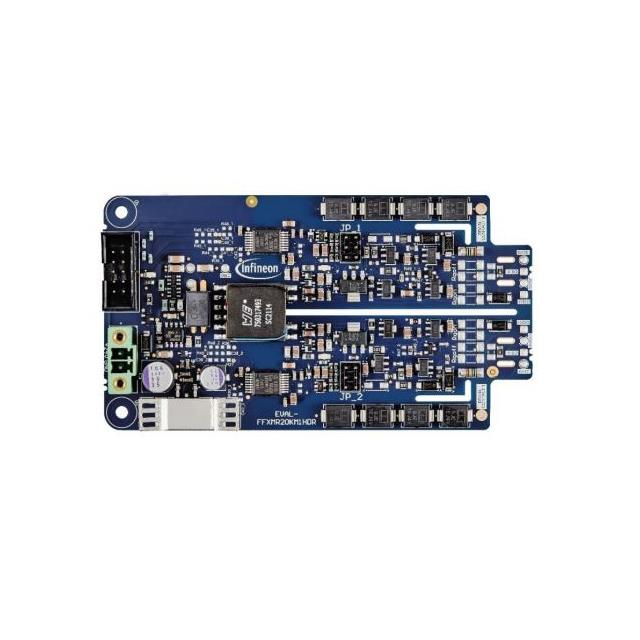

    产品类型:EVAL-FFXMR20KM1HDR 是一款用于评估 Infineon 的 CoolSiC™ MOSFET 模块(包括 FF6MR20KM1H、FF4MR20KM1H 和 FF3MR20KM1H)的评估板。该评估板设计用于快速评估这些模块的开关性能。
    主要功能:此评估板的主要功能包括通过双脉冲测量方式评估设备性能。评估板包含一个 EiceDRIVER™ 1ED38x0Mc12M 驱动器,支持通过 I2C 总线进行参数调整和状态监控。
    应用领域:适用于高频开关应用,如直流/直流转换器、太阳能应用、不间断电源系统、固态变压器和驱动器等。

    技术参数


    - 驱动器IC:1ED3890MC12M 或 1ED3890MU12M
    - 输出电压:高达 18 V(取决于负载条件)
    - 输入电压:最高 24 V
    - 绝对最大输出供电电压:40 V
    - 软关断行为:可调节软关断时间
    - 峰值电压限制:在发生过载时显著降低
    - 工作温度范围:环境温度可达 125°C,过温保护设置为 160°C
    - 高共模瞬态抑制能力:CMTI = 200 kV/μs
    - 绝缘认证:UL 1577 认证(计划),IEC 60747-17/VDE 0884-11 批准(计划)

    产品特点和优势


    特点:
    - 支持通过 I2C 总线进行参数调整,包括负电压和正电压调整,以便适应不同的应用需求。
    - 配备两个精确的 VCE(sat) 检测电路,具有故障输出、可调前缘盲区时间和单独可调触发电压。
    - 可选择硬关断和两级关断,支持软关断以减少峰值电压。
    - 支持 I2C 总线的配置寄存器和状态寄存器,便于状态监控和预测性维护。
    优势:
    - 通过内置的软关断和 DESAT 模块,可在短路情况下安全关闭,从而保护电力开关并延长使用寿命。
    - 提供广泛的电气特性,包括高共模瞬态抑制能力和安全认证,确保产品的可靠性和安全性。

    应用案例和使用建议


    应用案例:
    EVAL-FFXMR20KM1HDR 适用于多种应用场合,包括高频率的直流/直流转换器、太阳能发电系统、不间断电源系统以及固态变压器等。
    使用建议:
    为了优化性能,建议根据具体的应用需求调整驱动器的参数。例如,在高频率应用中,可以考虑增加驱动器的输出电流能力;在需要高可靠性应用中,可以通过软关断来避免峰值电压带来的损坏风险。

    兼容性和支持


    EVAL-FFXMR20KM1HDR 与 Infineon 的 CoolSiC™ MOSFET 模块(如 FF6MR20KM1H、FF4MR20KM1H 和 FF3MR20KM1H)完全兼容。厂商提供了详细的用户手册和技术支持,帮助客户在使用过程中解决问题和优化性能。

    常见问题与解决方案


    常见问题:
    - 问题 1:无法通过 I2C 读取状态寄存器。
    - 解决方案:检查 I2C 线路连接,确认 I2C 地址正确无误。
    - 问题 2:峰值电压异常高。
    - 解决方案:确认软关断参数设置正确,必要时调整参数以降低峰值电压。
    - 问题 3:驱动器无法正常启动。
    - 解决方案:检查输入电压和硬件是否符合要求,确保没有短路或其他故障情况。

    总结和推荐


    总体评估:EVAL-FFXMR20KM1HDR 是一款专为 Infineon 的 CoolSiC™ MOSFET 模块设计的高性能评估板。它提供灵活的参数设置和状态监控功能,能够满足不同应用场景的需求。该评估板在设计上充分考虑了安全性,提供了一系列保护机制,包括过温保护、硬件 UVLO 保护等。
    推荐:强烈推荐给希望对 Infineon 的 CoolSiC™ MOSFET 模块进行详细评估的工程师。该评估板不仅能够提供准确的测量数据,还具备丰富的状态监控功能,有助于快速优化产品设计和提升系统性能。

EVALFFXMR20KM1HDRTOBO1参数

参数
包装方式 盒装

EVALFFXMR20KM1HDRTOBO1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

EVALFFXMR20KM1HDRTOBO1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES INFINEON TECHNOLOGIES EVALFFXMR20KM1HDRTOBO1 EVALFFXMR20KM1HDRTOBO1数据手册

EVALFFXMR20KM1HDRTOBO1封装设计

查看详情并下载
Symbol
Footprint
3D Model
