KITXMC48RLXECATV21TOBO1

产品分类: 其他工具
产品描述:
供应商型号: 4351759
供应商: 海外现货
标准整包数: 1
INFINEON TECHNOLOGIES 其他工具 KITXMC48RLXECATV21TOBO1

KITXMC48RLXECATV21TOBO1概述


    产品简介


    产品类型

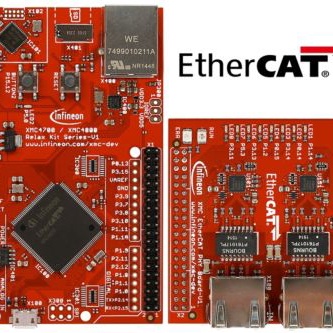

    本产品为XMC4700/XMC4800 Relax Kit Series-V1开发板,专为评估Infineon Technologies AG的XMC4700和XMC4800微控制器设计。
    主要功能
    - 支持多种开发工具,例如Infineon免费的基于Eclipse的IDE——DAVE。
    - 配备嵌入式Web服务器功能,可通过Web浏览器控制XMC4700/XMC4800。
    - 包含多种硬件接口,如Arduino兼容连接器、以太网接口、CAN总线、微SD卡插槽等。
    应用领域
    适用于工业自动化、物联网(IoT)、智能家居、远程监控等多种领域。

    技术参数


    | 参数 | 规格 |

    | 处理器 | Infineon ARM® Cortex® -M4 XMC4700 或 XMC4800 微控制器 |
    | 封装类型 | LQFP144 |
    | 闪存内存 | 2048 kB |
    | 数据存储 | 352 kB |
    | 尺寸 | 66 x 99 mm(含接头尺寸为66 x 101 mm) |
    | 时钟晶体 | 12 MHz 和 32.768 kHz 晶体用于CPU;25 MHz晶体用于以太网PHY |
    | 电源供应 | 5V外部供电,可通过微型AB USB接口或内置调试探针接口 |
    | 连接器 | Arduino兼容连接器,所有相关XMC引脚在扩展垫上可用,所有EtherCAT信号在扩展垫上可用 |
    | 调试器 | 内置J-Link调试探针,支持SWD和虚拟串口通信 |

    产品特点和优势


    - 集成度高:内置丰富的接口和模块,可方便进行各种测试和开发。
    - 易于使用:配备Arduino兼容连接器和预编程的Web服务器,简化开发者的工作。
    - 多功能性:可配置不同的版本以适应不同需求,如适用于5V盾牌的版本、以太网EtherCAT版本等。
    - 高性能:提供高性能的微控制器、大容量内存及高速通信接口,适合于高性能的应用场景。

    应用案例和使用建议


    应用案例
    - 工业自动化:用于自动化生产线上的传感器数据采集和处理。
    - 智能家居:通过嵌入式Web服务器实现远程控制和状态监测。
    - 远程监控系统:适用于实时数据采集和传输。
    使用建议
    - 在使用嵌入式Web服务器功能时,确保网络环境稳定且微SD卡内已存储正确的HTML页面。
    - 使用前请检查所需电源适配器电流输出能力,推荐使用能输出500mA以上电流的电源适配器。
    - 若需更高的电流,考虑使用外部电源适配器。

    兼容性和支持


    - 兼容性:支持Arduino兼容连接器,允许使用各种Arduino盾牌。
    - 技术支持:提供官方文档和技术支持,包括Segger J-Link驱动程序下载。
    - 软件支持:提供DAVE开发平台,简化软件开发流程。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 板载调试探针未识别 | 确认安装了最新版Segger J-Link驱动程序,并且设置正确。 |
    | 开机后绿色电源指示灯未亮 | 检查5V电源输入是否正常,确认无过载情况。 |
    | 无法访问以太网功能 | 确保网络连接正常,检查以太网线路和网线接口是否有损坏。 |
    | 网页无法加载 | 确保已正确将HTML文件写入微SD卡,并且网页文件结构正确。 |

    总结和推荐


    综合评估
    - 优点:强大的处理能力、丰富的外设接口、良好的文档支持和易用性,适合各种开发项目。
    - 不足:成本相对较高,且不作为参考设计,不适合大批量生产的设计参考。
    推荐
    综上所述,XMC4700/XMC4800 Relax Kit Series-V1是一款强大的开发工具,适用于各种复杂的嵌入式系统开发。尽管价格较高,但其强大的功能和完善的配套支持使其在复杂项目中具有显著的优势。对于希望快速进入市场或者从事高要求项目的开发人员来说,这是一款非常值得推荐的产品。

KITXMC48RLXECATV21TOBO1参数

参数
包装方式 散装

KITXMC48RLXECATV21TOBO1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

KITXMC48RLXECATV21TOBO1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 其他工具 INFINEON TECHNOLOGIES KITXMC48RLXECATV21TOBO1 KITXMC48RLXECATV21TOBO1数据手册

KITXMC48RLXECATV21TOBO1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 981.0931
库存: 12
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 981.09
