CY14B104LA-ZS45XIT

产品描述: 512KB 512Kx8 2.7V 52mA 3.6V Parallel 8bit SOP 贴片安装
供应商型号: 727-CY14B104LAZS45X
供应商: Mouser
标准整包数: 1

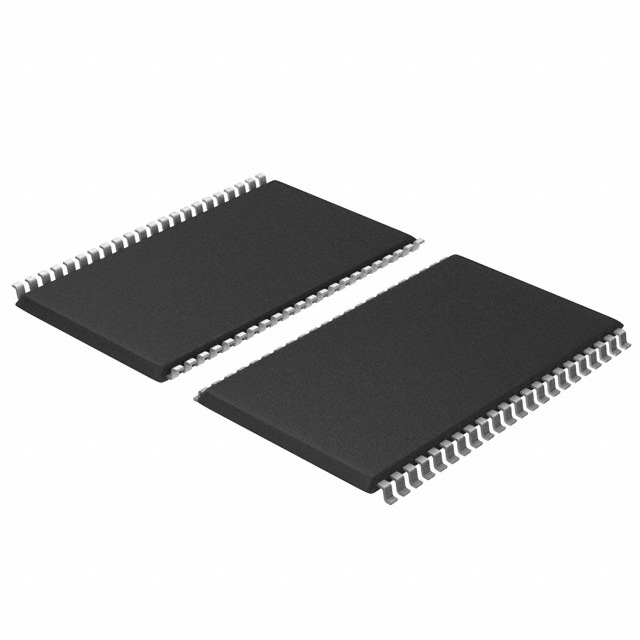

INFINEON TECHNOLOGIES 非易失性存储器(NVRAM) CY14B104LA-ZS45XIT

CY14B104LA-ZS45XIT概述


    产品简介


    CY14B104LA 和 CY14B104NA 是由 Cypress Semiconductor Corporation 生产的 4-Mbit(512K × 8 或 256K × 16)nvSRAM(非易失性静态随机存取存储器)。该产品以其快速读写能力和无限次读写操作而著称。这些器件广泛应用于工业控制、航空航天、医疗设备和其他需要高可靠性和非易失性存储的应用领域。

    技术参数


    - 访问时间:20 ns、25 ns 和 45 ns
    - 内部组织:512K × 8(CY14B104LA)或 256K × 16(CY14B104NA)
    - 存储操作:自动存储(仅需一个小电容)
    - 召回操作:软件或上电自动召回
    - 读写及召回循环次数:无限次
    - 存储周期数:最多 100 万次
    - 数据保留时间:20 年
    - 工作电压:单 3 V (+20%, -10%)
    - 工作温度:工业级
    - 封装形式:44/54 引脚薄型小外形封装 (TSOP) Type II 和 48 球细间距球栅阵列 (FBGA)

    产品特点和优势


    CY14B104LA 和 CY14B104NA 拥有多项独特功能和优势,使其在市场上具有显著的竞争优势:
    1. 高速访问时间:支持 20 ns、25 ns 和 45 ns 的访问时间,适用于高速应用。
    2. 无限次读写:提供无限次的读写操作,可靠性极高。
    3. 自动存储功能:在掉电时可自动进行数据存储,确保数据不丢失。
    4. 高可靠性和长寿命:量子陷阱技术确保数据存储的可靠性和长达 20 年的数据保留时间。
    5. 低功耗设计:采用低功耗技术,适合电池供电和便携式设备应用。

    应用案例和使用建议


    应用案例:
    CY14B104LA 和 CY14B104NA 可用于多种应用场合,例如:
    - 工业控制:在工业自动化控制系统中,nvSRAM 提供高可靠的非易失性存储,确保系统数据的安全。
    - 航空航天:在航空电子设备中,nvSRAM 可用于飞行数据记录,确保关键数据的长期保存。
    - 医疗设备:在医疗设备中,nvSRAM 可用于存储患者的医疗数据,确保数据的安全和可靠。
    使用建议:
    - 数据备份:建议定期执行数据存储操作,以防止意外掉电导致的数据丢失。
    - 电路设计:在设计电路时,确保电源稳定并合理选择 VCAP 电容,以确保自动存储功能的正常运行。
    - 测试验证:在产品实际使用前,进行充分的测试和验证,确保所有功能正常工作。

    兼容性和支持


    CY14B104LA 和 CY14B104NA 支持标准的硬件接口和信号协议,能够与其他电子元件和设备良好兼容。Cypress Semiconductor Corporation 提供详尽的技术支持和维护服务,包括技术文档、应用指南和客户支持热线,以帮助用户更好地使用该产品。

    常见问题与解决方案


    问题1:数据丢失问题
    解决方案:检查电源稳定性,确保 VCAP 电容正确连接,并定期执行数据存储操作。
    问题2:无法执行存储操作
    解决方案:确认 CE 和 OE 信号正确配置,并检查是否执行了正确的软件地址序列。

    总结和推荐


    CY14B104LA 和 CY14B104NA 以其卓越的性能和可靠性成为工业和商业应用的理想选择。它们在高速读写、数据存储和数据保护方面表现优异,非常适合于对数据安全要求高的应用环境。强烈推荐在需要高可靠性和非易失性存储的系统中使用 CY14B104LA 和 CY14B104NA。

CY14B104LA-ZS45XIT参数

参数
最大工作供电电压 3.6V
最小工作供电电压 2.7V
组织 512Kx8
数据总线宽度 8bit
接口类型 Parallel
存储容量 512KB
最大供电电流 52mA
最大时钟频率 -
通用封装 SOP
安装方式 贴片安装
包装方式 卷带包装

CY14B104LA-ZS45XIT厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

CY14B104LA-ZS45XIT数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 非易失性存储器(NVRAM) INFINEON TECHNOLOGIES CY14B104LA-ZS45XIT CY14B104LA-ZS45XIT数据手册

CY14B104LA-ZS45XIT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 35.618 ¥ 300.9721
10+ $ 32.5404 ¥ 274.9664
25+ $ 31.4172 ¥ 265.4753
50+ $ 29.5785 ¥ 249.9383
100+ $ 26.796 ¥ 226.4262
250+ $ 25.557 ¥ 215.9567
500+ $ 25.5465 ¥ 215.8679
1000+ $ 25.5255 ¥ 215.6905
库存: 1905
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 300.97
直接购买
加入购物车
