CY14B101I-SFXIT

产品描述: NVRAM NVSRAM Serial-I2C 1Mbit 3.3V 16-Pin SOIC W T/R
供应商型号: Q-CY14B101I-SFXIT
供应商: 期货订购
标准整包数: 1000

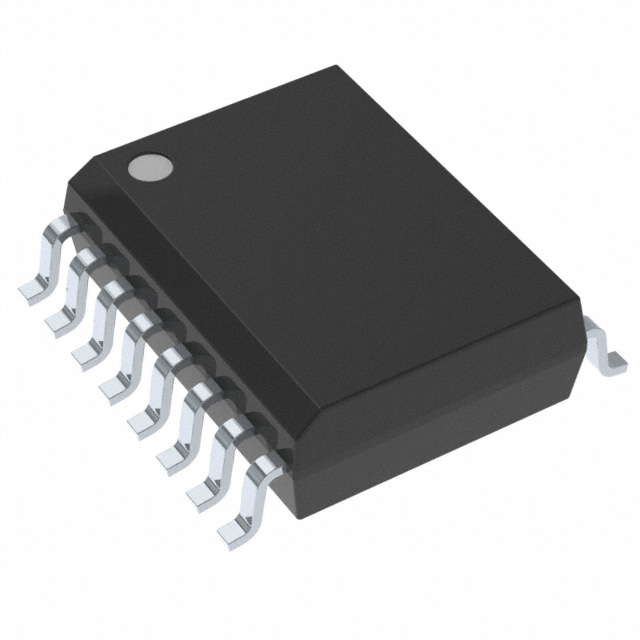

INFINEON TECHNOLOGIES 非易失性存储器(NVRAM) CY14B101I-SFXIT

CY14B101I-SFXIT概述

    1-Mbit (128 K × 8) Serial (I2C) nvSRAM with Real Time Clock

    1. 产品简介


    产品类型: 1-Mbit (128 K × 8) 串行(I2C)非易失性静态随机存取存储器(nvSRAM)
    主要功能:
    - 通过内置的QuantumTrap非易失性元素自动或手动进行数据存储和恢复操作。
    - 具备实时时钟(RTC)功能,支持各种定时和报警机制。
    - 通过I2C命令实现软件控制的数据存储和恢复。
    - 低功耗设计,适合多种工业温度环境。
    应用领域:
    - 数据采集系统
    - 实时控制系统
    - 电池备份数据存储
    - 工业自动化和物联网设备

    2. 技术参数


    - 存储容量: 1 Mbit (128 K × 8)
    - 组织结构: 内部组织为128 K × 8
    - 非易失性存储单元: QuantumTrap技术
    - 写入周期: 无限读写和恢复周期
    - 存储次数: 1百万次至QuantumTrap
    - 数据保留时间: 20年 @ 85°C
    - 时钟频率: 1 Hz, 512 Hz, 4096 Hz, 32.768 kHz
    - 存储电流: 0.45 µA (典型值)
    - 工作速度: 100 kHz, 400 kHz, 快速模式Plus:1 MHz, 高速:3.4 MHz
    - 接口: I2C接口
    - 电源电压:
    - CY14C101I: VCC = 2.4 V 至 2.6 V
    - CY14B101I: VCC = 2.7 V 至 3.6 V
    - CY14E101I: VCC = 4.5 V 至 5.5 V
    - 封装类型: 16-pin 小型表面贴装集成电路(SOIC)
    - 符合标准: RoHS合规

    3. 产品特点和优势


    - 高可靠性: 无限读写和恢复周期,QuantumTrap技术支持1百万次存储操作。
    - 高数据保留能力: 数据可在85°C下保存20年。
    - 高速I2C接口: 支持最高3.4 MHz的速度,提供零延迟读写操作。
    - 多级保护机制: 包括硬件写保护、软件块保护及非易失性存储/恢复操作。
    - 低功耗: 活动状态下平均电流为1 mA,待机模式下仅为250 µA。

    4. 应用案例和使用建议


    应用案例:
    - 数据采集系统:如工业自动化传感器网络,利用nvSRAM实现关键数据的实时存储和快速访问。
    - 实时控制系统:例如医疗监护设备,通过集成RTC确保准确的时间戳记录。
    使用建议:
    - 在设计电路板布局时,确保I2C信号线靠近IC引脚以减少噪声干扰。
    - 对于数据安全性要求较高的应用,应启用所有可用的保护机制。
    - 在高电流需求的应用场景中,可以考虑增加外部拉拔电阻以增强I2C通信稳定性。

    5. 兼容性和支持


    - 兼容性: 支持多种I2C通信速度,包括标准模式(100 kHz)、快速模式(400 kHz)和快速模式Plus(1 MHz)。
    - 制造商支持: 厂商提供详尽的技术文档和支持服务,包括应用指南和故障排查资源。

    6. 常见问题与解决方案


    - Q1: 如何避免数据损坏?
    A1: 在电源关闭前确保完成所有写入操作。如果系统意外断电,应检查是否有未完成的存储操作。
    - Q2: 如何设置和读取时钟?
    A2: 使用特定的I2C命令来初始化和配置RTC模块。详细步骤参见数据手册中的时钟操作部分。
    - Q3: 如何处理电源故障?
    A3: 确保适当的后备电源连接(如电容或电池),以便在主电源失效时继续存储数据。

    7. 总结和推荐


    总体而言,CY14C101I/CY14B101I/CY14E101I凭借其高可靠性、高速度和灵活的电源兼容性,是许多工业和消费类应用的理想选择。推荐在需要高效存储和时间同步的应用中使用此器件。

CY14B101I-SFXIT参数

参数
接口类型 -
存储容量 -
最大供电电流 -
最大时钟频率 -
最大工作供电电压 -
最小工作供电电压 -
组织 -
数据总线宽度 -
通用封装 SOIC
包装方式 卷带包装

CY14B101I-SFXIT厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

CY14B101I-SFXIT数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 非易失性存储器(NVRAM) INFINEON TECHNOLOGIES CY14B101I-SFXIT CY14B101I-SFXIT数据手册

CY14B101I-SFXIT封装设计

查看详情并下载
Symbol
Footprint
3D Model
