CF78.UL.05.04

产品分类: 电源线线缆
厂牌: IGUS

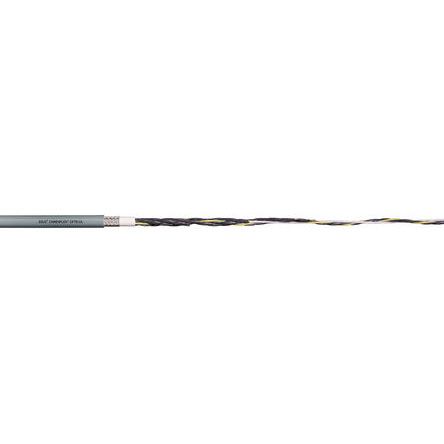

产品描述: Igus 4芯控制电缆, chainflex CF78.UL系列, 0.5 mm², 25m, 屏蔽, 灰色PUR护套
供应商型号: 7654310
供应商: 海外现货
标准整包数: 25
IGUS 电源线线缆 CF78.UL.05.04

CF78.UL.05.04概述

    电子元器件产品技术手册:igus® chainflex® CF78.UL

    1. 产品简介


    igus® chainflex® CF78.UL 是一种专为高负载需求设计的控制电缆(属于5.5.3类别)。该电缆具有多种优异性能,如油液和冷却剂抵抗能力、水解及微生物抵抗力、无PVC和无卤素、耐磨损及阻燃等。适用于室内和室外环境,特别适合用于各种机械设备、仓储设备、包装行业等领域。

    2. 技术参数


    以下是CF78.UL的详细技术规格:
    - 电气特性:
    - 额定电压:小于12芯(≤0.34mm²)时为300/300V;大于等于12芯时为300/500V。
    - 测试电压:2kV。
    - 认证:UL风格 10493 & 20233(≤0.34mm²),UL风格 11323 & 21223(≥0.5mm²)。

    - 机械特性:
    - 最小弯曲半径:对于托盘式应用(<10m)为8.5mm,对于超过10m的应用为10mm。
    - 温度范围:-40°C至+80°C。
    - 最高速度:未支撑的情况下可达10m/s,滑动应用下可达5m/s。
    - 最大加速度:80m/s²。

    - 环保特性:
    - PVC和卤素无害。
    - 环境友好:无硅(PV 3.10.7标准)、无铅(符合2011/65/EU RoHS-II标准)。
    - 洁净室认证:ISO 1类(DIN ISO 14644-1标准)。

    - 其他特性:
    - 阻燃性:符合IEC 60332-1-2、CEI 20-35、VW-1、FT-1标准。
    - 耐磨性和抗老化性:适用于超过100万次循环测试。

    3. 产品特点和优势


    - 高负载能力:适用于高强度和长距离的应用,如工业机器人、自动装配线等。
    - 卓越的耐磨性:适合在恶劣环境中长期使用。
    - 环保材料:无PVC和无卤素,更环保。
    - 阻燃性:确保安全使用。
    - 清洁室认证:满足高洁净要求的应用场景。

    4. 应用案例和使用建议


    CF78.UL 控制电缆广泛应用于工业自动化领域,如:
    - 工业机器人:适合机械臂等需要高负载和高稳定性的场合。
    - 机床工具:适用于精密加工环境。
    - 自动化仓库系统:高稳定性与高负载能力是关键。
    - 冷藏系统:具备良好的耐低温性能。
    使用建议:
    - 在安装过程中需注意最小弯曲半径以避免损坏。
    - 高速运动场合需注意电缆负载能力。
    - 在特殊环境下使用前,建议先进行相关测试。

    5. 兼容性和支持


    CF78.UL 与其他电子元器件和设备具有良好的兼容性。igus公司提供全面的技术支持,包括产品选型、安装指导、售后维修服务等。

    6. 常见问题与解决方案


    - 问题:安装时最小弯曲半径难以确定。
    - 解决方法:参考技术手册中的具体数据,确保遵循制造商的建议。
    - 问题:在高温环境下性能下降。
    - 解决方法:选择更大截面的电缆以增加电流容量,或降低使用频率以减少发热。

    7. 总结和推荐


    总体来看,igus® chainflex® CF78.UL 是一款专为高负载应用而设计的高品质控制电缆。它不仅具备卓越的物理性能和耐用性,还具备多种环保特性,非常适用于工业自动化领域的高负载环境。因此,强烈推荐在类似应用场合中选用此产品。

CF78.UL.05.04参数

参数
长*宽*高 25m(长度)
应用等级 工业级

CF78.UL.05.04厂商介绍

igus是德国的一家领先的工程塑料公司,专注于研发、生产和销售高性能工程塑料产品。公司主营产品包括塑料轴承、直线运动系统、电缆和电缆管理系统、塑料齿轮、机器人部件等。

igus的产品广泛应用于自动化、机器人、医疗设备、能源、交通等多个领域。这些产品以其高性能、耐用性和环保性而受到市场的青睐。

igus的优势在于:
1. 创新能力:igus拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 高品质:igus的产品以高品质著称,通过了多项国际认证,如ISO 9001、ISO 14001等。
3. 定制化服务:igus提供定制化服务,根据客户的需求提供个性化解决方案。
4. 环保:igus的产品以环保材料制成,有助于减少环境污染。
5. 全球布局:igus在全球设有多个分支机构,为客户提供便捷的服务和支持。

CF78.UL.05.04数据手册

厂牌 PDF简要描述 下载
IGUS 电源线线缆 IGUS CF78.UL.05.04 CF78.UL.05.04数据手册

CF78.UL.05.04封装设计

查看详情并下载
Symbol
Footprint
3D Model
