CF130.07.03.UL

产品分类: 电源线线缆
厂牌: IGUS

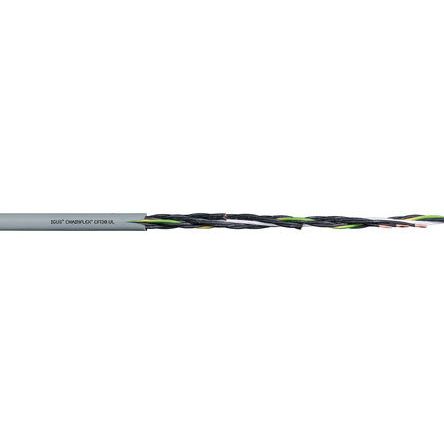

产品描述: Igus 3芯控制电缆, chainflex CF130.UL系列, 0.75 mm², 25m, 无屏蔽, 灰色PVC护套
供应商型号: CF130.07.03.UL
供应商: TME
标准整包数: 5
IGUS 电源线线缆 CF130.07.03.UL

CF130.07.03.UL概述

    电子元器件技术手册:控制电缆系列
    本文档旨在详细介绍我公司提供的控制电缆系列产品的技术规格、特点、应用及使用建议。以下是针对几种典型型号的详细解析,如CF130.ULPVC、CF140.ULPVC等。

    1. 产品简介


    这些控制电缆主要适用于需要耐久性强、移动频率高以及在多种环境条件下稳定工作的场合,比如在工业自动化设备中。它们具有良好的柔韧性,能承受长时间的弯曲运动,同时保持电气性能的稳定。

    2. 技术参数


    - 导体材料:由裸铜线组成的细线绞合导体(符合EN 60228标准)。
    - 芯绝缘材料:机械性能高的TPE混合物。
    - 芯结构:小于12芯的为单层短节距绞合;大于等于12芯的则为分组绞合再绕中心绞合以适应高张力需求,特别是低扭转结构。
    - 芯标识:小于0.5平方毫米的芯线按照DIN 47100色标规定标识;大于等于0.5平方毫米的芯线为黑色,带有白色数字标记,且有一芯为绿黄双色。
    - 外护套材料:基于PVC的低附着力混合物,适合在能量链中使用(符合DIN VDE 0281第5部分标准)。
    - 温度范围:移动时温度范围为-5°C到+70°C(符合DIN EN 60811第1-4章第8.2部分标准)。
    - 最小弯曲半径:移动距离小于10米时为7.5倍直径,大于等于10米时为10倍直径。
    - 固定温度范围:-20°C到+70°C,固定状态下最小弯曲半径为5倍直径。
    - 最大速度:无支撑下为3米/秒,滑动模式下为2米/秒。
    - 最大加速度:无支撑模式下为20米/秒²。
    - 移动距离:自由悬挂和滑动移动距离可达50米,分类2。
    - 扭摆角度:±90°,使用1米电缆长度时。
    - 额定电压:少于12芯时为300/500伏特,多于等于12芯时为300/300伏特(符合DIN VDE 0245标准)。
    - 测试电压:2000伏特(符合DIN VDE 0281-2标准)。
    - 阻燃等级:符合IEC 60332-1-2, CEI 20-35, FT1, VW-1标准。
    - 硅含量:无可能影响油漆附着力的硅元素(符合PV 3.10.7状态1992标准)。
    - 美国安全认证:符合UL/CSA Style 10493和20200, 300V, 60°C标准。
    - NFPA合规性:符合NFPA 79-2012第12.9章(自2011年9月开始生产日期)。
    - CEI合规性:符合CEI 20-35标准。
    - CE合规性:符合2006/95/EG指令。
    - 铅含量:符合2011/55/EU(RoHS-II指令)要求。
    - 典型应用领域:适用于中等负载要求,无油污染影响,尤其是室内应用,适合自由悬挂移动距离,也可用于滑动应用高达50米的应用场景,例如木材/石材加工、包装行业、供应系统、搬运、调节设备等。

    3. 产品特点和优势


    - 机械强度高:由于采用了高质量的TPE绝缘材料,保证了机械强度和电气性能的稳定性。
    - 抗弯折性能好:能够承受长时间的弯曲运动而不影响性能,特别适用于能量链环境。
    - 防火性能强:通过了多项国际防火标准认证,确保在火灾情况下的安全性。
    - 无硅污染:使用过程中不会释放硅元素,避免对其他部件产生不良影响。

    4. 应用案例和使用建议


    这些控制电缆通常应用于需要高可靠性和高动态性的工业环境中,如机械臂、生产线传输带以及自动喂料机等。使用时应注意保持适当的弯曲半径,特别是在长距离移动的情况下(例如大于5米时)。此外,在有轻度油污的环境下也能够正常工作,但仍需注意长期暴露于油污中的保护措施。

    5. 兼容性和支持


    这些控制电缆设计用于与标准电气连接器和其他配套组件兼容。制造商提供详尽的技术支持文档和客户服务中心,确保用户能够轻松安装和维护。

    6. 常见问题与解决方案


    - 问题:电缆无法弯曲
    解决方案:检查是否满足最小弯曲半径要求,必要时调整安装位置。
    - 问题:电缆发热严重
    解决方案:确认工作电压和电流是否超出额定值,进行相应调整。

    7. 总结和推荐


    综上所述,CF130.ULPVC和CF140.ULPVC等系列控制电缆以其出色的机械强度、优异的抗弯折性能、强大的防火能力和良好的兼容性,成为工业自动化领域的理想选择。鉴于其广泛的适用性和高效的售后服务,我们强烈推荐在相关项目中采用这些产品。

CF130.07.03.UL参数

参数
长*宽*高 25m(长度)

CF130.07.03.UL厂商介绍

igus是德国的一家领先的工程塑料公司,专注于研发、生产和销售高性能工程塑料产品。公司主营产品包括塑料轴承、直线运动系统、电缆和电缆管理系统、塑料齿轮、机器人部件等。

igus的产品广泛应用于自动化、机器人、医疗设备、能源、交通等多个领域。这些产品以其高性能、耐用性和环保性而受到市场的青睐。

igus的优势在于:
1. 创新能力:igus拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 高品质:igus的产品以高品质著称,通过了多项国际认证,如ISO 9001、ISO 14001等。
3. 定制化服务:igus提供定制化服务,根据客户的需求提供个性化解决方案。
4. 环保:igus的产品以环保材料制成,有助于减少环境污染。
5. 全球布局:igus在全球设有多个分支机构,为客户提供便捷的服务和支持。

CF130.07.03.UL数据手册

厂牌 PDF简要描述 下载
IGUS 电源线线缆 IGUS CF130.07.03.UL CF130.07.03.UL数据手册

CF130.07.03.UL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 3.2045 ¥ 22.4094
25+ $ 2.45 ¥ 19.8744
50+ $ 2.052 ¥ 17.3394
100+ $ 1.908 ¥ 15.4508
库存: 117
起订量: 20 增量: 0
交货地:
最小起订量为:5
合计: ¥ 112.04
直接购买
加入购物车
