O6H301

产品分类: 光电传感器
厂牌: IFM ELECTRONIC
产品描述: ifm electronic 光电传感器, PNP输出, 检测范围2 毫米 → 200 毫米
供应商型号: 2330-O6H301-ND
供应商: Digi-Key
标准整包数: 1

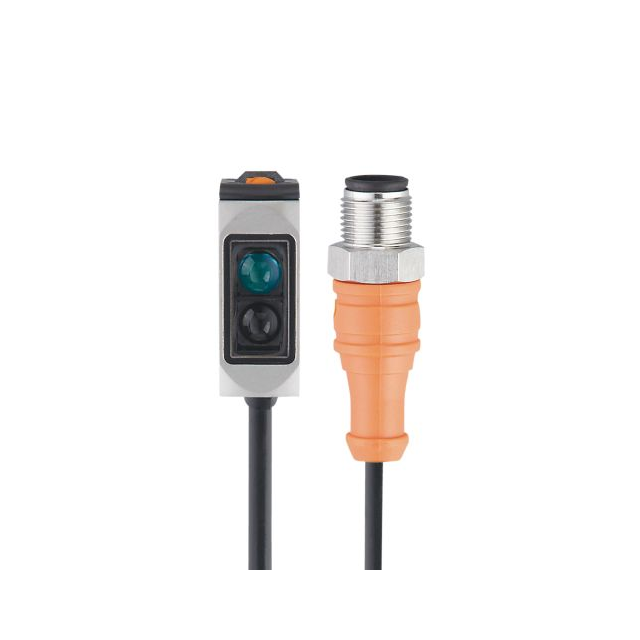

IFM ELECTRONIC 光电传感器 O6H301

O6H301概述

    O6H301 Diffuse Reflection Sensor with Background Suppression

    1. 产品简介


    产品类型: O6H301是一种具有背景抑制功能的漫反射传感器。
    主要功能: 通过检测物体表面反射的光线来确定距离,具备背景抑制技术以增强检测精度。
    应用领域: 广泛应用于工业自动化控制、物流分拣系统、机器视觉等领域。

    2. 技术参数


    - 光的颜色: 红色光
    - 操作电压: 10...30 V DC
    - 电流消耗: 22 mA(24 V时)
    - 保护等级: III级,具备反向极性保护
    - 波长: 633 nm
    - 输出类型: PNP型
    - 输出模式: 光控/暗控模式,可选
    - 最大电压降: 2.5 V
    - 永久电流: 100 mA
    - 开关频率: 1000 Hz
    - 短路保护: 是,脉冲型
    - 检测区范围:
    - 白色物体(90%反射率):2...200 mm
    - 灰色物体(18%反射率):4...200 mm
    - 黑色物体(6%反射率):8...200 mm
    - 最大光斑直径: 8 mm
    - 光斑尺寸参考: 最大检测范围时
    - 检测区调整: 是
    - 背景抑制: 是
    - 工作温度范围: -25...80 °C
    - 防护等级: IP 65, IP 67, IP 68, IP 69K
    - MTTF寿命: 708年
    - 重量: 51.4 g
    - 材料:
    - 机壳:不锈钢(1.4404 / 316L)
    - 塑料:PPSU
    - 密封圈:EPDM
    - 透镜材料:PMMA
    - 显示/操作元素:
    - 开关状态:黄色LED
    - 运行状态:绿色LED
    - 电缆长度: 0.3 m,PVC材质,3 x 0.25 mm²
    - 连接器: 1 x M12;编码:AO6H301
    - 认证: UL认证编号E006,符合EN 60947-5-2 EMC标准

    3. 产品特点和优势


    - 高精度背景抑制技术: 通过先进的背景抑制技术,能够精确区分目标物与背景之间的差异,提高检测可靠性。
    - 广泛的工作温度范围: 在极端环境下仍能稳定工作,适用范围广。
    - 长使用寿命: MTTF达708年,保证长期稳定的性能表现。
    - 多种保护机制: 包括反向极性保护和短路保护,确保传感器的安全运行。
    - 易于安装和调试: 透镜对准方便,调整范围广。

    4. 应用案例和使用建议


    应用案例:
    - 工业自动化生产线上的物料检测
    - 仓库自动化系统中的物品识别与定位
    - 机器人视觉系统中的障碍物检测
    使用建议:
    - 确保传感器安装位置避开强光源和高温环境,以减少干扰。
    - 使用透明或反光物体时,可能需要调整背景抑制设置以获得最佳检测效果。
    - 定期检查传感器的清洁情况,避免灰尘或污渍影响性能。

    5. 兼容性和支持


    - 兼容性: O6H301传感器与其他标准M12接口兼容。
    - 支持服务: 提供详尽的技术文档和用户手册,支持远程技术支持。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 检测不稳定 | 检查电源电压是否在额定范围内,调整背景抑制设置。 |
    | LED指示灯不亮 | 检查电源线和接线端子,确保连接正确。 |
    | 误报现象 | 调整检测范围或更换更合适的背景材料。 |

    7. 总结和推荐


    总体评价: O6H301是一款高度可靠且具备先进功能的漫反射传感器,特别适用于需要高精度检测的应用场景。
    推荐意见: 强烈推荐在各种工业自动化项目中使用O6H301传感器,因其卓越的性能和广泛的适用性。

O6H301参数

参数
感应方式 Background Suppression,Diffuse
最大工作供电电压 30V
波长 -
输出类型 PNP
感应距离 2mm~200mm
响应时间 -
颜色感应 -
光源 红色 (633nm)
最小工作供电电压 10V
包装方式 盒装

O6H301厂商介绍

ifm electronic是一家全球领先的工业自动化传感器和系统供应商,总部位于德国。公司专注于为工业自动化领域提供创新的解决方案,包括传感器、系统和软件。

ifm electronic的主营产品分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于物料检测、距离测量、液位控制等领域。

2. 系统:包括安全光幕、安全控制器等,用于工业安全防护。

3. 软件:包括机器视觉软件、工业物联网平台等,用于数据采集、分析和处理。

ifm electronic的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,产品性能领先。

2. 定制化服务:根据客户需求提供定制化解决方案,满足特定应用需求。

3. 全球布局:在全球设有多个子公司和销售网络,提供本地化服务。

4. 质量可靠:产品经过严格测试,符合国际质量标准,性能稳定可靠。

O6H301数据手册

厂牌 PDF简要描述 下载
IFM ELECTRONIC 光电传感器 IFM ELECTRONIC O6H301 O6H301数据手册
