EVC309

产品分类: 电源线线缆
厂牌: IFM ELECTRONIC
产品描述: ifm electronic 传感器执行器电缆, 4; 3芯, M8转M8
供应商型号: 1444428
供应商: 海外现货
标准整包数: 1

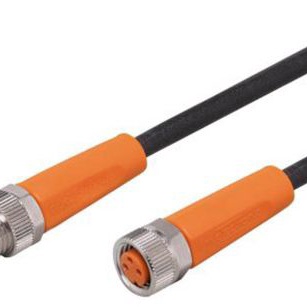

IFM ELECTRONIC 电源线线缆 EVC309

EVC309概述

    EVC309 连接电缆:技术手册解析

    1. 产品简介


    EVC309 是由 ifm electronic gmbh 生产的一款连接电缆。这款电缆广泛应用于工业自动化设备和控制系统中,为传感器、控制器和其他电子元件提供可靠的连接和信号传输。其主要特点是耐高温、抗振动和长寿命,适用于恶劣的工作环境。

    2. 技术参数


    - 电气数据
    - 操作电压:AC < 50 V / DC < 60 V
    - 最大电流负载总和:3 A
    - 保护等级:III 级
    - 操作条件
    - 环境温度:-25°C 至 90°C(根据标准 cULus 可达 80°C)
    - 拖链适用性
    - 弯曲半径:对于柔性使用,最小 10 倍电缆直径
    - 运行速度:水平运行长度为 5 米时,最大 3.3 米/秒
    - 最大加速度:5 米/秒²
    - 弯曲次数:> 5 百万次
    - 扭转载荷:± 180°/米
    - 机械数据
    - 重量:114 克
    - 材料:外壳:TPU 橙色;密封圈:FKM;螺母:黄铜
    - 电气连接
    - 电缆规格:5 米,聚氨酯(PUR),无卤素,黑色,直径 3.7 mm;3 x 0.25 mm² (32 x Ø 0.1 mm)
    - 插头:1 x M8,直角;锁紧装置:黄铜,镀镍;触点:镀金;拧紧扭矩:0.3...0.5 Nm
    - 插座:1 x M8,直角;锁紧装置:黄铜,镀镍;触点:镀金;拧紧扭矩:0.3...0.5 Nm

    3. 产品特点和优势


    EVC309 连接电缆具有以下显著特点和优势:
    - 高耐温性:能在 -25°C 到 90°C 的极端环境下稳定工作。
    - 高防护等级:具备 IP65、IP67、IP68 和 IP69K 防护等级,能有效抵御灰尘、水和腐蚀。
    - 长寿命:经过超过 5 百万次弯曲测试,确保长时间可靠使用。
    - 防振动设计:能够承受较高的加速度和扭转载荷,适合在振动环境中使用。
    - 阻燃性:无卤素材料,提高了安全性和可靠性。

    4. 应用案例和使用建议


    EVC309 主要用于工业自动化设备、机器人系统、物流设备等需要高可靠性的连接场合。在具体应用中,可以考虑以下建议:
    - 选择合适的安装位置:避免直接暴露于油污和化学品中。
    - 正确使用弯曲半径:确保弯曲半径大于 10 倍电缆直径,以延长使用寿命。
    - 定期检查和维护:定期检查电缆的连接状态和防护等级,确保其始终处于最佳工作状态。

    5. 兼容性和支持


    EVC309 连接电缆与 M8 标准插头和插座兼容,能够轻松适配多种工业自动化设备。ifm electronic gmbh 提供全面的技术支持和服务,包括安装指导、故障排查和技术咨询。

    6. 常见问题与解决方案


    - 问题 1:电缆在使用过程中发生断裂。
    - 解决方案:检查电缆的弯曲半径是否符合要求,确保不小于 10 倍电缆直径。
    - 问题 2:连接不稳定。
    - 解决方案:重新紧固插头和插座,确保拧紧扭矩在 0.3...0.5 Nm 范围内。
    - 问题 3:无法在低温环境中正常工作。
    - 解决方案:确保工作环境温度在 -25°C 至 90°C 范围内,避免超低温度环境。

    7. 总结和推荐


    EVC309 连接电缆凭借其出色的耐温性、防护等级和高可靠性,成为工业自动化领域的理想选择。其卓越的设计和多功能性使其适用于各种复杂的工作环境。因此,强烈推荐在需要高可靠性连接的场合中使用 EVC309。

EVC309参数

参数
长*宽*高 500cm(长度)
安装方式 支架安装

EVC309厂商介绍

ifm electronic是一家全球领先的工业自动化传感器和系统供应商,总部位于德国。公司专注于为工业自动化领域提供创新的解决方案,包括传感器、系统和软件。

ifm electronic的主营产品分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于物料检测、距离测量、液位控制等领域。

2. 系统:包括安全光幕、安全控制器等,用于工业安全防护。

3. 软件:包括机器视觉软件、工业物联网平台等,用于数据采集、分析和处理。

ifm electronic的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,产品性能领先。

2. 定制化服务:根据客户需求提供定制化解决方案,满足特定应用需求。

3. 全球布局:在全球设有多个子公司和销售网络,提供本地化服务。

4. 质量可靠:产品经过严格测试,符合国际质量标准,性能稳定可靠。

EVC309数据手册

厂牌 PDF简要描述 下载
IFM ELECTRONIC 电源线线缆 IFM ELECTRONIC EVC309 EVC309数据手册

EVC309封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 386.5165
库存: 3
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 386.51
直接购买
