RV3500

产品分类: 图像传感器
厂牌: IFM ELECTRONIC
产品描述: ifm electronic 编码器, 10000ppr, 12000rpm, HTL,TTL输出信号, 连续轴
供应商型号: 9093348
供应商: 欧时
标准整包数: 1

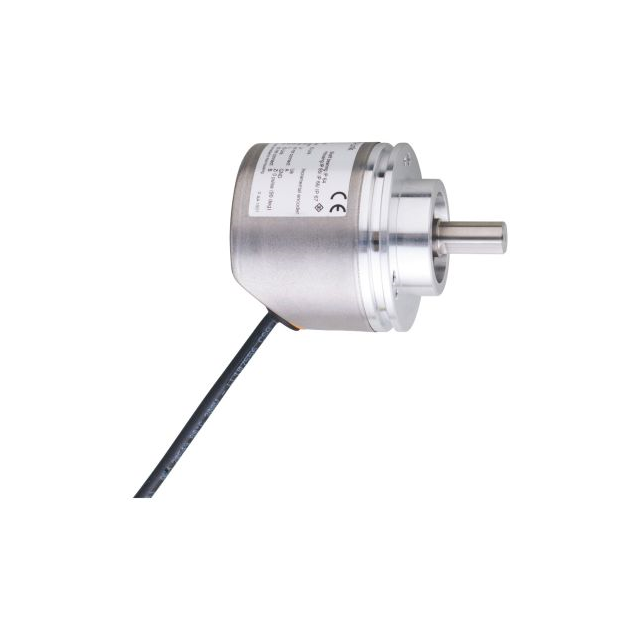

IFM ELECTRONIC 图像传感器 RV3500

RV3500概述


    产品简介




    RV3500是一款具有实心轴的增量型编码器,属于ifm电子公司的基本线系列产品。它主要用于精确检测旋转运动的位置和速度,广泛应用于工业自动化、机械制造、电梯系统、风力发电等领域。RV3500采用磁感应技术,能够提供高精度的位置反馈,适用于需要实时监测旋转角度的应用场景。


    技术参数




    | 参数 | 规格 |
    |------------------------|--------------------------------------------------------------------|
    | 分辨率 | 1...10000(可参数化;出厂设置为1024) |
    | 工作电压 | 4.75...30 V DC |
    | 最大电流消耗 | < 150 mA |
    | 输出类型 | HTL/TTL |
    | 切换频率 | 1000 kHz |
    | 最大机械转速 | 12000 转/分钟 |
    | 防护等级 | IP65/IP66(壳体:IP67;轴:IP64) |
    | 工作温度范围 | -40...80°C |
    | 储存温度范围 | -40...80°C |
    | 振动耐受性 | 20 g |
    | 冲击耐受性 | 100 g |
    | 平均无故障时间 | 292 年 |


    产品特点和优势




    RV3500具有多项独特功能和优势,使其在众多应用场合中脱颖而出:

    - 高分辨率:提供高达10000脉冲的分辨率,确保位置测量的高度精确。
    - 多种输出选择:HTL/TTL双模式输出,适应不同的电气环境。
    - 宽泛的工作温度范围:能够在极端温度环境下稳定运行。
    - 高防护等级:IP65/IP66防护等级使得编码器能够在灰尘和水滴环境中长期使用。
    - 抗振动和冲击:能够承受高频率振动和冲击,适用于严苛的工作环境。

    这些特点使RV3500成为众多工业自动化领域的理想选择,尤其是在需要高精度和可靠性的场合。


    应用案例和使用建议




    应用案例


    RV3500常用于机械制造、自动化生产线、电梯系统等场合。例如,在一个自动化装配线上,RV3500被用来检测并控制各种机械设备的旋转角度,确保每一个工件都能按照预设路径精准移动。

    使用建议


    1. 安装环境选择:确保安装环境的温度和湿度在规定范围内,特别是对于长时间工作的设备,应避免极端温湿度环境。
    2. 电缆管理:编码器自带2米电缆,建议将电缆放置在保护管道内,以减少物理损坏的风险。
    3. 连接确认:在安装前,务必仔细检查各接口的连接情况,确保电气连接正确无误。


    兼容性和支持




    RV3500的通信接口支持IO-Link标准(COM2,38.4 kBaud),方便集成到现有系统中。此外,ifm公司还提供了详细的编程指南和支持文档,便于客户进行安装和调试。


    常见问题与解决方案




    | 问题 | 解决方案 |
    |----------------------------|----------------------------------------------------------|
    | 编码器无法正常工作 | 检查供电电压是否符合要求;检查连接线路是否有松动 |
    | 输出信号异常 | 检查接地是否良好;重新设置参数(如分辨率、方向) |
    | 温度过高 | 确保安装环境通风良好;避免高温环境安装 |


    总结和推荐




    总体而言,RV3500是一款高度可靠的增量型编码器,适用于各种工业自动化应用场合。其高分辨率、宽泛的工作温度范围以及坚固的设计使其成为市场上的佼佼者。建议在需要高精度位置反馈和可靠性的工业项目中优先考虑使用RV3500。

    ---

    通过以上介绍,我们可以看出RV3500是一款性能优越且广泛应用的电子元器件,具有显著的技术优势和市场竞争力。

RV3500参数

参数
像素阵列 -
颜色感应 -
每秒帧数 -
最大工作供电电压 30V
最小工作供电电压 4.75V
像素大小 -
长*宽*高 58mm(宽度)*79.5mm(高度)
安装方式 导线安装,面板安装
应用等级 工业级
包装方式 盒装

RV3500厂商介绍

ifm electronic是一家全球领先的工业自动化传感器和系统供应商,总部位于德国。公司专注于为工业自动化领域提供创新的解决方案,包括传感器、系统和软件。

ifm electronic的主营产品分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于物料检测、距离测量、液位控制等领域。

2. 系统:包括安全光幕、安全控制器等,用于工业安全防护。

3. 软件:包括机器视觉软件、工业物联网平台等,用于数据采集、分析和处理。

ifm electronic的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,产品性能领先。

2. 定制化服务:根据客户需求提供定制化解决方案,满足特定应用需求。

3. 全球布局:在全球设有多个子公司和销售网络,提供本地化服务。

4. 质量可靠:产品经过严格测试,符合国际质量标准,性能稳定可靠。

RV3500数据手册

厂牌 PDF简要描述 下载
IFM ELECTRONIC 图像传感器 IFM ELECTRONIC RV3500 RV3500数据手册

RV3500封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 243.0223 ¥ 2053.538
库存: 2
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 2053.53
直接购买
加入购物车
