O1D105

产品分类: 光电传感器
厂牌: IFM ELECTRONIC
产品描述: ifm electronic 光电传感器, O1D系列, PNP输出, 检测范围200 毫米 → 10 米
供应商型号: 2149596
供应商: 欧时
标准整包数: 1

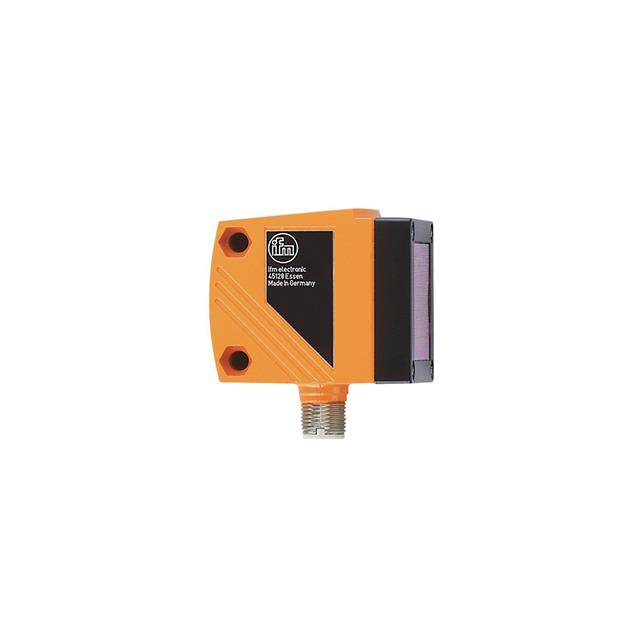

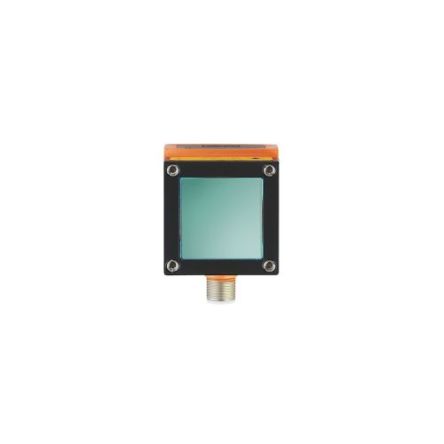

IFM ELECTRONIC 光电传感器 O1D105

O1D105概述

    # 光电距离传感器O1D105技术手册

    产品简介


    光电距离传感器是一种用于非接触式测量物体距离的传感器,能够准确地测量白色纸张(200 x 200毫米,90%反射率)的距离范围为0.2至10米。这款光电距离传感器型号为O1D105,采用激光技术,具有两个数字输出和一个模拟电流输出。本产品主要应用于工业自动化、机器人技术、物流系统及各类检测系统中。

    技术参数


    电气数据
    - 操作电压:18...30V DC
    - 电流消耗:<150mA
    - 典型寿命:50000小时
    - 反向极性保护:是
    输入/输出
    - 数字输出:2个
    - 模拟输出:1个
    - 最大电流负载:每个输出200mA
    - 模拟电流输出:4...20mA(可缩放IEC 61131-2)
    - 模拟电压输出:0...10V(可缩放IEC 61131-2)
    接口
    - 通信接口:IO-Link
    - 传输类型:COM2 (38.4 kBaud)
    - IO-Link版本:1.1
    - SDCI标准:IEC 61131-9
    - 过程数据(模拟):2个
    - 过程数据(二进制):2个
    - 最小过程周期时间:6毫秒
    检测区域
    - 最大光斑宽度:15毫米
    - 最大光斑高度:15毫米
    - 背景抑制范围:10...100米
    - 测量范围:0.2...10米(白纸200 x 200毫米,90%反射率)
    操作条件
    - 环境温度:-10...60°C
    - 防护等级:IP 67
    测试/批准
    - 电磁兼容性:符合EN 60947-5-2标准
    - 激光保护等级:2级
    其他数据
    - 最小功率开启时间:10分钟

    产品特点和优势


    O1D105光电距离传感器具有以下显著特点和优势:
    - 多功能输出:具备两个数字输出和一个模拟电流输出,提供多样化的信号输出方式。
    - 高精度测量:测量范围广,测量误差小,适合多种工况下的精密测量需求。
    - 抗干扰性强:高防护等级和严格的电磁兼容性测试确保了其在复杂环境中的稳定性。
    - 易于编程:内置多个参数设置选项,通过简单的编程即可实现灵活的控制和配置。

    应用案例和使用建议


    应用案例
    该光电距离传感器广泛应用于自动化生产线中的物料定位、机器人抓取、物流输送系统等场合。例如,在汽车制造线上,它可用于精确测量车身位置,提高装配精度和效率。
    使用建议
    为了获得最佳测量效果,请注意以下几点:
    - 确保传感器工作在规定的环境温度范围内。
    - 调整合适的背景抑制距离,以避免外部背景物的影响。
    - 在强光照条件下使用时,需考虑增加遮挡装置以减少外界光线干扰。

    兼容性和支持


    兼容性
    O1D105光电距离传感器支持IO-Link通信协议,可以方便地集成到现有的控制系统中。传感器与其他IO-Link主站设备的兼容性良好,只需确保主站设备符合所需的通讯要求。
    支持
    ifm electronic gmbh为客户提供全面的技术支持和服务。如果在使用过程中遇到任何问题,可以通过公司网站获取详细的产品手册和技术文档,也可以直接联系技术支持团队获得帮助。

    常见问题与解决方案


    问题1:无法正常工作
    解决办法:检查连接电缆是否正确无误,确认供电电压符合要求。如仍然无法正常工作,建议联系技术支持进行进一步诊断。
    问题2:输出信号不稳定
    解决办法:可能由于外部干扰导致,尝试调整传感器的安装位置或增加屏蔽措施。同时,确认传感器的工作环境符合技术规范。
    问题3:测量值超出预期
    解决办法:检查设定参数是否正确,特别是背景抑制距离。如有必要,重新校准传感器。

    总结和推荐


    综上所述,O1D105光电距离传感器是一款高性能的非接触式测量工具,具有多功能输出、高精度测量、抗干扰能力强等优点。该产品适用于广泛的工业自动化应用场景,是工业测量领域的理想选择。我们强烈推荐此款传感器,尤其对于需要高精度测量和可靠性的应用场景。

O1D105参数

参数
光源 -
最小工作供电电压 18V
波长 -
感应方式 Through-Beam
最大工作供电电压 30V
颜色感应 -
感应距离 200mm~10m
输出类型 PNP
响应时间 -
包装方式 盒装

O1D105厂商介绍

ifm electronic是一家全球领先的工业自动化传感器和系统供应商,总部位于德国。公司专注于为工业自动化领域提供创新的解决方案,包括传感器、系统和软件。

ifm electronic的主营产品分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于物料检测、距离测量、液位控制等领域。

2. 系统:包括安全光幕、安全控制器等,用于工业安全防护。

3. 软件:包括机器视觉软件、工业物联网平台等,用于数据采集、分析和处理。

ifm electronic的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,产品性能领先。

2. 定制化服务:根据客户需求提供定制化解决方案,满足特定应用需求。

3. 全球布局:在全球设有多个子公司和销售网络,提供本地化服务。

4. 质量可靠:产品经过严格测试,符合国际质量标准,性能稳定可靠。

O1D105数据手册

厂牌 PDF简要描述 下载
IFM ELECTRONIC 光电传感器 IFM ELECTRONIC O1D105 O1D105数据手册

O1D105封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 513.1456 ¥ 4336.0799
库存: 12
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 4336.07
