OF5025

产品分类: 光电传感器
厂牌: IFM ELECTRONIC
产品描述: ifm electronic 光电传感器, PNP输出, 检测范围300 毫米 → 800 毫米
供应商型号: 7396654
供应商: 海外现货
标准整包数: 1

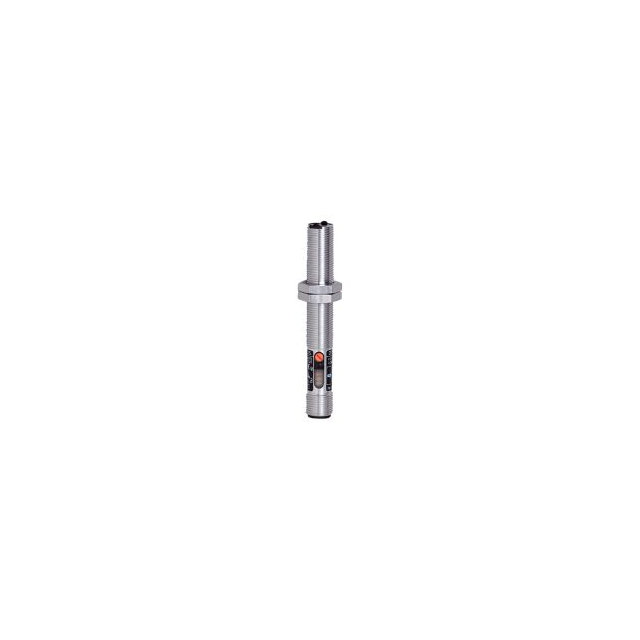

IFM ELECTRONIC 光电传感器 OF5025

OF5025概述

    OF5025 Retro-Reflective Sensor 技术手册

    1. 产品简介


    OF5025 是由 ifm electronic gmbh 生产的一款红光反向反射传感器(retro-reflective sensor),广泛应用于工业自动化和机械设备监控系统中。这种传感器通过检测反射光线来判断物体的存在与否,具备出色的检测精度和稳定性。其特有的偏振滤波器确保了在不同环境下的稳定表现,适用于需要高精度检测的应用场合。

    2. 技术参数


    - 基本规格
    - 光源:红光
    - 波长:660 nm
    - 工作电压范围:10~36 VDC
    - 额定电流消耗:<35 mA
    - 保护等级:II 级
    - 反极性保护:是
    - 输出特性
    - 输出方式:PNP
    - 工作模式:亮动/暗动模式(可编程)
    - 最大电压降:2.5 V(开关输出)
    - 功能检查输出最大电压降:3.5 V
    - 功能检查输出最大电流:10 mA
    - 开关输出额定电流:200 mA
    - 切换频率:320 Hz
    - 短路保护:是(脉冲型)
    - 过载保护:是
    - 检测区
    - 范围(针对棱镜反射器):0.2~0.8 m(适用棱镜反射器 Ø 80 E20005)
    - 最大光斑直径:70 mm
    - 检测区范围可调:是
    - 偏振滤波器:可用
    - 操作条件
    - 环境温度:-25~60 °C
    - 防护等级:IP65
    - 机械数据
    - 重量:40.3 g
    - 外形尺寸:M12 x 1 / L = 74 mm
    - 螺纹规格:M12 x 1
    - 材料:外壳:镀铜黄铜,透镜:PMMA
    - 显示/操作部件
    - 显示灯:1 个黄色(切换状态)、1 个绿色(操作状态)、1 个红色(功能)
    - 配件
    - 包含:2 个锁紧螺母、螺丝刀

    3. 产品特点和优势


    - 偏振滤波器:有助于提高检测精度,尤其是在复杂环境中也能保持稳定性能。
    - 功能检查输出:提供额外的监控功能,确保传感器的正常运行。
    - 高防护等级:IP65 等级使该传感器能在恶劣环境下稳定工作。
    - 高可靠性:平均无故障时间 (MTTF) 达到 615 年,保证长期稳定的性能表现。

    4. 应用案例和使用建议


    - 应用场景:适用于自动装配线、物流分拣系统、包装机等领域,特别适合需要高精度检测的场合。
    - 使用建议:
    - 在安装过程中应注意选择合适的安装位置,以避免光线干扰。
    - 定期进行功能检查输出的测试,确保系统的稳定性。
    - 根据具体需求设置合适的检测范围和检测模式。

    5. 兼容性和支持


    - 兼容性:传感器通过了 EMC EN 60947-5-2 和 EN 55011 类 B 认证,确保与其他设备的良好兼容性。
    - 支持和维护:ifm electronic gmbh 提供全面的技术支持和售后服务,用户可通过官方网站获取详细的技术文档和帮助。

    6. 常见问题与解决方案


    - 问题 1:传感器频繁误报。
    - 解决方法:检查安装位置是否有光源干扰,调整传感器的角度和距离。

    - 问题 2:无法正常切换。
    - 解决方法:检查电源电压是否在规定范围内,重新校准检测模式。

    7. 总结和推荐


    OF5025 以其高精度、稳定性和出色的兼容性,在工业自动化领域表现出色。其独特的偏振滤波器和多功能输出使得该传感器成为多种应用的理想选择。总体而言,推荐在需要高精度和稳定性的工业自动化项目中使用 OF5025。

OF5025参数

参数
波长 -
响应时间 -
输出类型 Transistor
颜色感应 -
感应距离 200mm~800mm(ADJ)
最大工作供电电压 -
最小工作供电电压 -
光源 LED
感应方式 Reflective
安装方式 螺纹安装,面板安装
包装方式 盒装
