HE6B-M211

产品分类: 按钮开关
厂牌: IDEC
产品描述: Idec 使能开关, 双刀双掷, IP65
供应商型号: 8077130
供应商: 欧时
标准整包数: 1
IDEC 按钮开关 HE6B-M211

HE6B-M211概述

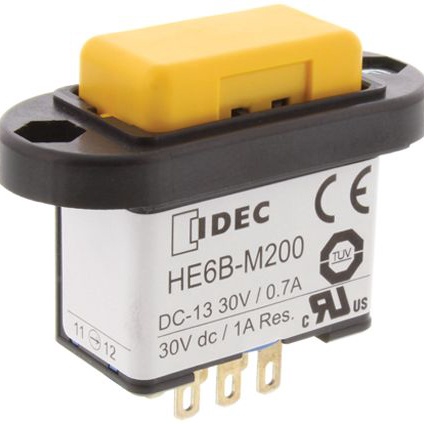

    IDEC HE6B Enabling Switch

    1. 产品简介


    IDEC 的 HE6B 型三位置使能开关是专为工业机器人应用设计的。它被广泛安装在全球众多知名机器人制造商的手持教学面板(Teach Pendant)上。HE6B型开关不仅符合IEC 60947-5-8标准,还因其紧凑轻便的设计而备受青睐。这款使能开关具有独特的“OFF-ON-OFF”操作模式,适用于需要高安全性的自动化控制环境。

    2. 技术参数


    - 认证标准:
    - IEC 60947-5-1/EN 60947-5-1
    - IEC 60947-5-8/EN 60947-5-8 (TÜV 批准)
    - GS-ET-22 (TÜV 批准)
    - UL508 (UL 认可)
    - CSA C22.2 No.14 (c-UL 认可)
    - 适用标准:
    - ISO 12100/EN ISO 12100
    - IEC 60204-1/EN 60204-1
    - ISO 11161/EN ISO 11161
    - ISO 10218-1/EN ISO 10218-1
    - ANSI/RIA/ISO 10218-1
    - ANSI/RIA/R15.06, ANSI B 11.19
    - ISO 13849-1/EN ISO 13849-1
    - 工作温度范围:
    - 工作温度: -25°C 至 +60°C (无冰冻)
    - 相对湿度: 45% 至 85% RH (无冷凝)
    - 存储温度: -40°C 至 +80°C (无冰冻)
    - 物理特性:
    - 尺寸: 22 (长) x 47.7 (宽) x 38.6 (高) mm
    - 重量: 约 17g
    - 电气特性:
    - 额定绝缘电压 (Ui): 125V (监控开关: 250V)
    - 额定热电流 (Ith): 3A
    - 额定电压 (Ue): 30V / 125V / 250V
    - 额定电流 (Ie):
    - 三位置开关:
    - AC 电阻负载 (AC-12): - / 0.5A / -
    - 感性负载 (AC-15): - / 0.3A / -
    - 直流电阻负载 (DC-12): 1A / - / -
    - 感性负载 (DC-13): 0.7A / - / -
    - 按钮返回监控开关:
    - AC 电阻负载 (AC-12): - / 2A / 1A
    - 感性负载 (AC-15): - / 1A / 0.5A
    - 直流电阻负载 (DC-12): 2A / 0.4A / 0.2A
    - 感性负载 (DC-13): 1A / 0.22A / 0.1A

    3. 产品特点和优势


    - 高安全性:
    - 符合 IEC 60947-5-8 标准
    - 设有两个独立接触点,确保即使一个接触点失效,也能安全地关闭机器
    - 人体工学设计:
    - “OFF-ON-OFF”操作模式
    - 轻操作力版本,提供舒适的长时间操作体验
    - 紧凑设计:
    - 重量仅约 17g,尺寸小巧,非常适合安装在教学面板中

    4. 应用案例和使用建议


    - 典型应用:
    - 主要应用于工业机器人教学面板,用于启动和停止机器人的操作
    - 使用建议:
    - 在系统设计时,应将两个接触点连接到不一致检测电路(例如安全继电器模块),以提高系统的整体安全等级
    - 操作时始终按压按钮中心,避免边缘按压导致延迟操作

    5. 兼容性和支持


    - 兼容性:
    - 支持多种版本,包括矩形安装孔和圆形安装孔
    - 可选配硅橡胶防护罩,适用于一般工厂环境
    - 技术支持:
    - IDEC 提供全面的技术支持和维护服务

    6. 常见问题与解决方案


    - 问题1: 开关操作力受温度影响
    - 解决方案: 选择合适的硅橡胶防护罩,并定期检查开关的性能
    - 问题2: 开关无法正确返回位置
    - 解决方案: 检查橡胶防护罩是否安装正确,确保安装面板的平整度

    7. 总结和推荐


    IDEC 的 HE6B 型三位置使能开关是一款集高安全性、人体工学设计和紧凑体积于一体的优质产品。其符合国际标准,并提供了全面的技术支持。对于需要高安全性的自动化控制系统,尤其是机器人行业,这款产品是一个理想的选择。因此,强烈推荐该产品给有需要的用户。

HE6B-M211参数

参数
开关配置 双刀双掷,双刀双掷 (DPDT)
机械寿命 -
最大直流触点电压 -
最大交流触点电压 -
执行器类型 按钮式
电气寿命 -
开关功能 -
面板开孔尺寸 -
指示颜色 -
电流额定值 -
安装方式 焊接安装
应用等级 工业级

HE6B-M211厂商介绍

IDEC公司是一家全球领先的工业自动化控制产品制造商,成立于1945年,总部位于日本。公司专注于为工业自动化领域提供全面的解决方案,包括控制产品、测量和安全产品、以及网络和通信产品。

IDEC的产品主要分为以下几类:
1. 控制产品:包括PLC(可编程逻辑控制器)、HMI(人机界面)、触摸屏等。
2. 测量和安全产品:如传感器、计数器、定时器、安全光幕等。
3. 网络和通信产品:涉及以太网、串行通信、无线通信等。

IDEC的产品广泛应用于各种工业领域,如汽车制造、食品加工、包装、能源、水处理等,帮助企业实现自动化、智能化生产。

IDEC的优势在于:
1. 高品质:产品经过严格的质量控制,确保可靠性和耐用性。
2. 创新技术:不断研发新技术,满足市场对高性能自动化产品的需求。
3. 全球服务网络:在全球范围内提供技术支持和售后服务,确保客户满意度。
4. 定制解决方案:根据客户需求提供定制化的自动化解决方案,提高生产效率和降低成本。

HE6B-M211数据手册

厂牌 PDF简要描述 下载
IDEC 按钮开关 IDEC HE6B-M211 HE6B-M211数据手册

HE6B-M211封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 74.3093 ¥ 627.9136
5+ $ 72.0852 ¥ 609.1196
10+ $ 69.8482 ¥ 590.217
25+ $ 68.3697 ¥ 577.724
50+ $ 66.8784 ¥ 565.1222
库存: 109
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 627.91
