首页  >  产品百科  >  YW1L-M4E10Q4Y

YW1L-M4E10Q4Y

产品分类: 按钮开关
厂牌: IDEC

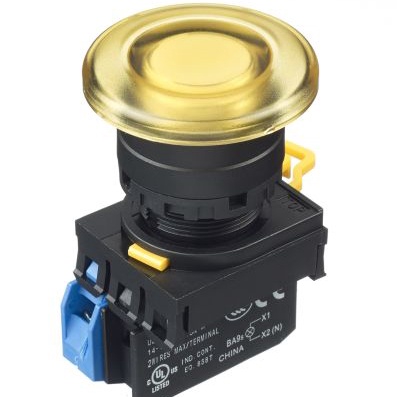

产品描述: Idec 黄色按钮开关, 面板安装, 面板开孔直径22mm, 带指示灯, 单刀单掷
供应商型号: 2833779
供应商: element14
标准整包数: 1
IDEC 按钮开关 YW1L-M4E10Q4Y

YW1L-M4E10Q4Y概述

    YW Series Control Units 技术手册

    产品简介


    YW系列控制单元由按钮开关、紧急停止开关、指示灯等组成,适用于各种工业自动化设备及控制系统。该系列控制单元设计紧凑,安装便捷,广泛应用于机械设备控制、安全防护系统、过程控制系统等领域。

    技术参数


    - 尺寸: ø22mm
    - 工作温度: -20°C至+55°C(无冻结),存储温度:-45°C至+80°C
    - 操作湿度: 45%至85%RH(无冷凝)
    - 绝缘电阻: 100MΩ
    - 耐振动性: 额定振动范围0.35mm,频率10至500Hz;额定冲击150m/s²,极限冲击1000m/s²
    - 机械寿命: 最少250,000次操作
    - 电气寿命: 最少100,000次操作
    - 接触额定值:
    - 交流负载(AC-12): 10A (240V),6A (380V)
    - 直流负载(DC-13): 4A (24V),1.1A (110V)

    产品特点和优势


    - 创新设计: 一体化机体设计,空间节省,安全可靠,易于自清洁。
    - 高亮度: 新型一体式指示灯实现高亮度显示。
    - 短面板深度: 只需要42mm的面板深度。
    - 多种透镜形状: 包括平齐、标记、延伸和拱形。
    - 安全锁机制: 当触发紧急停止信号时,保持紧急停止功能直至手动复位。
    - 直接开启动作: 即使在电弧焊接情况下,NC触点也能强制打开电路。
    - 安全按钮设计: 防止按钮被物体卡住,且不易从前面拆卸。
    - 多样化的操作方式: 包括锁定、解锁,以及多种颜色和电路选项。
    - 符合国际标准: 满足IEC 60947-5-1、IEC 60947-5-5等认证。

    应用案例和使用建议


    - 机械设备控制: YW系列控制单元可以安装在机械设备上用于安全控制和操作。例如,紧急停止按钮可以在发生故障时立即停止设备运行,防止进一步损害。
    - 建议: 使用前确保安装正确,选择合适的电压和电流额定值,以避免过载和损坏。使用后应定期检查维护,确保设备正常运行。

    兼容性和支持


    - 兼容性: YW系列控制单元具有多种接线方式,可以方便地与其他电子元件和设备集成。
    - 支持: 制造商提供详细的用户手册和技术支持,包括安装指南和故障排除技巧。

    常见问题与解决方案


    - 问题: 按钮不响应。
    - 解决方法: 检查按钮连接是否牢固,查看是否有异物卡住按钮。
    - 问题: 指示灯不亮。
    - 解决方法: 检查电源连接是否正常,更换灯泡或LED。

    总结和推荐


    YW系列控制单元以其紧凑的设计、丰富的功能和广泛的适用性在市场上占据一席之地。该系列产品通过严格的测试和认证,满足多种工业环境的需求。对于需要高效、安全和可靠的控制系统的项目,强烈推荐使用YW系列控制单元。

YW1L-M4E10Q4Y参数

参数
电流额定值 -
电气寿命 -
面板开孔尺寸 22mm
指示颜色 -
机械寿命 -
最大直流触点电压 -
开关配置 单刀单掷
最大交流触点电压 24V
执行器类型 -
开关功能 -
安装方式 面板安装
应用等级 工业级

YW1L-M4E10Q4Y厂商介绍

IDEC公司是一家全球领先的工业自动化控制产品制造商,成立于1945年,总部位于日本。公司专注于为工业自动化领域提供全面的解决方案,包括控制产品、测量和安全产品、以及网络和通信产品。

IDEC的产品主要分为以下几类:
1. 控制产品:包括PLC(可编程逻辑控制器)、HMI(人机界面)、触摸屏等。
2. 测量和安全产品:如传感器、计数器、定时器、安全光幕等。
3. 网络和通信产品:涉及以太网、串行通信、无线通信等。

IDEC的产品广泛应用于各种工业领域,如汽车制造、食品加工、包装、能源、水处理等,帮助企业实现自动化、智能化生产。

IDEC的优势在于:
1. 高品质:产品经过严格的质量控制,确保可靠性和耐用性。
2. 创新技术:不断研发新技术,满足市场对高性能自动化产品的需求。
3. 全球服务网络:在全球范围内提供技术支持和售后服务,确保客户满意度。
4. 定制解决方案:根据客户需求提供定制化的自动化解决方案,提高生产效率和降低成本。

YW1L-M4E10Q4Y数据手册

厂牌 PDF简要描述 下载
IDEC 按钮开关 IDEC YW1L-M4E10Q4Y YW1L-M4E10Q4Y数据手册

YW1L-M4E10Q4Y封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 29.9128 ¥ 250.3703
库存: 5
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 250.37
直接购买
加入购物车
