首页  >  产品百科  >  YW1L-M2E10QM3Y

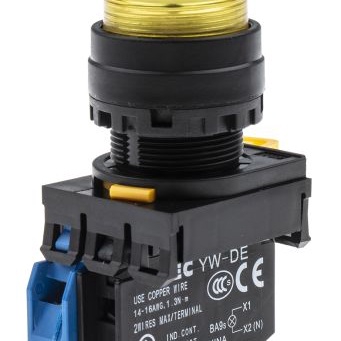

YW1L-M2E10QM3Y

产品分类: 按钮开关
厂牌: IDEC
产品描述: Idec 黄色按钮开关, 面板安装, 面板开孔直径22mm, 带指示灯, 单刀单掷
供应商型号: 2833773
供应商: element14
标准整包数: 1
IDEC 按钮开关 YW1L-M2E10QM3Y

YW1L-M2E10QM3Y概述

    YW Series Control Units:高效、安全且易于安装的控制单元

    1. 产品简介


    YW系列控制单元是一款集成了多种功能的先进控制设备,广泛应用于工业自动化领域。这些控制单元具备紧急停止开关、按钮开关、选择开关、钥匙选择开关以及指示灯等功能,确保了操作的安全性和便利性。其独特的设计旨在节省空间,同时提供高度可靠的操作体验。

    2. 技术参数


    | 参数 | 值 |

    | 操作电压 | 6V, 12V, 24V, 110V, 230/240V AC/DC |
    | 额定电流(接触块)| 10A (AC-12), 10A (AC-15) |
    | 接触额定值 | 6A (AC-12), 3A (AC-15) |
    | 绝缘电压 | 600V |
    | 工作温度 | -20°C 至 +55°C |
    | 存储温度 | -45°C 至 +80°C |
    | 工作湿度 | 45% 至 85% RH (无凝结) |
    | 存储湿度 | 最大 95% RH |
    | 防护等级(前板) | IP65 (IEC 60529) |
    | 防护等级(端子) | IP20 (IEC 60529) |
    | 绝缘电阻 | ≥ 100 MΩ |
    | 耐电强度 | 接触块:2,500V, 1分钟 |
    指示灯:2,000V, 1分钟 |
    | 振动抗性 | <0.35 mm, 10至500Hz, 50 m/s² |
    | 冲击抗性 | 150 m/s² (15G) |
    | 机械寿命 | 最小操作次数:250,000次 |
    | 电气寿命 | 最小操作次数:100,000次 |

    3. 产品特点和优势


    YW系列控制单元具有多项独特功能和优势:
    - 安全性锁机制:在紧急情况下,通过安全锁机制确保紧急停止功能的持续有效。
    - 直接开启动作:即使在接触点焊接的情况下,也能强制打开电路。
    - 安全按钮设计:设计避免按钮被外部物体卡住,保证操作的顺畅。
    - 高亮度:新设计的单体指示灯能够实现高亮度显示。
    - 紧凑轻便:占用空间小,便于安装和维护。
    - 多种颜色可选:提供多种颜色选择,以满足不同应用需求。
    - IP65防护等级:前板防护等级达到IP65,适合恶劣环境使用。

    4. 应用案例和使用建议


    YW系列控制单元适用于各种工业控制系统,如机床、自动化生产线、电力设备等。以下是一些具体的应用案例:
    - 机床控制:在金属加工过程中,YW系列控制单元可用于紧急停止按钮,确保操作员和设备的安全。
    - 电力设备控制:在配电柜中,YW系列控制单元可用于断路器操作,提供可靠的控制信号。
    使用建议:
    - 在安装前仔细检查所有规格和参数,确保与系统其他部件兼容。
    - 定期进行维护和检查,特别是振动和冲击测试后的设备状态。

    5. 兼容性和支持


    YW系列控制单元设计上具有良好的兼容性,可以与其他标准设备和配件配合使用。厂商提供详细的用户手册和技术支持服务,包括安装指导、故障排查等,帮助客户更好地使用和维护产品。

    6. 常见问题与解决方案


    1. 问题:按下按钮后无法复位。
    - 解决方法:检查是否有外部物体卡住按钮或松开按钮锁定装置。

    2. 问题:指示灯不亮。
    - 解决方法:确认指示灯电源连接正常,检查灯泡或LED是否损坏。

    7. 总结和推荐


    YW系列控制单元以其高效的性能、可靠的安全机制和广泛的适用性,在市场上表现出色。紧凑的设计、高亮度的指示灯、强大的耐用性和易于安装的特点使其成为众多工业控制应用的理想选择。强烈推荐给需要高效、安全控制设备的用户和工程师。

YW1L-M2E10QM3Y参数

参数
开关功能 -
面板开孔尺寸 22mm
电气寿命 -
开关配置 单刀单掷
指示颜色 -
执行器类型 -
最大直流触点电压 -
电流额定值 -
最大交流触点电压 230V,240V
机械寿命 -
安装方式 面板安装
应用等级 工业级

YW1L-M2E10QM3Y厂商介绍

IDEC公司是一家全球领先的工业自动化控制产品制造商,成立于1945年,总部位于日本。公司专注于为工业自动化领域提供全面的解决方案,包括控制产品、测量和安全产品、以及网络和通信产品。

IDEC的产品主要分为以下几类:
1. 控制产品:包括PLC(可编程逻辑控制器)、HMI(人机界面)、触摸屏等。
2. 测量和安全产品:如传感器、计数器、定时器、安全光幕等。
3. 网络和通信产品:涉及以太网、串行通信、无线通信等。

IDEC的产品广泛应用于各种工业领域,如汽车制造、食品加工、包装、能源、水处理等,帮助企业实现自动化、智能化生产。

IDEC的优势在于:
1. 高品质:产品经过严格的质量控制,确保可靠性和耐用性。
2. 创新技术:不断研发新技术,满足市场对高性能自动化产品的需求。
3. 全球服务网络:在全球范围内提供技术支持和售后服务,确保客户满意度。
4. 定制解决方案:根据客户需求提供定制化的自动化解决方案,提高生产效率和降低成本。

YW1L-M2E10QM3Y数据手册

厂牌 PDF简要描述 下载
IDEC 按钮开关 IDEC YW1L-M2E10QM3Y YW1L-M2E10QM3Y数据手册

YW1L-M2E10QM3Y封装设计

查看详情并下载
Symbol
Footprint
3D Model
