首页  >  产品百科  >  YW1B-A1E10B

YW1B-A1E10B

产品分类: 按钮开关
厂牌: IDEC
产品描述: Idec 黑色按钮开关, 面板安装, 面板开孔直径22mm, 带指示灯, 单刀单掷
供应商型号: ET-2833690
供应商: 海外现货
标准整包数: 1

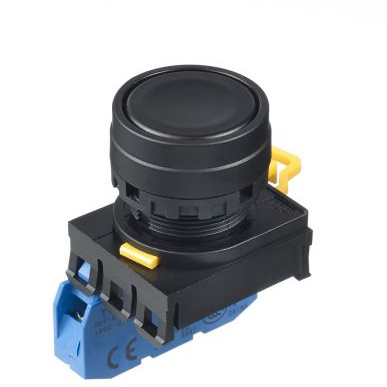

IDEC 按钮开关 YW1B-A1E10B

YW1B-A1E10B概述

    YW Series Control Units 技术手册

    产品简介


    YW Series 控制单元是由知名制造商生产的创新型控制装置,主要适用于工业自动化和控制系统。本系列产品主要包括紧急停止开关、按钮开关、指示灯等多种类型,具有紧凑轻巧的设计和广泛的适用范围。这些控制单元以其高亮度、易于操作以及符合国际标准等特点而著称,在各类工业环境中展现出卓越的性能。

    技术参数


    - 额定电压: 6V、12V、24V、100/110V、230/240V AC/DC
    - 额定电流:
    - 接触器: 10A (电阻负载下),6A (电感负载下)
    - LED灯: 5.5mA、2.7mA、10mA (A, R, Y)、14mA (A, R, Y)、8A、4A (具体取决于型号)
    - 绝缘电压: 600V
    - 机械寿命:
    - 紧急停止开关: 250,000次操作 (单接触器)
    - 按钮和指示灯: 5,000,000次操作 (单接触器)
    - 电气寿命:
    - 紧急停止开关: 100,000次操作
    - 按钮、选择开关和钥匙选择开关: 100,000次操作 (单接触器),50,000次操作 (双接触器)
    - 防护等级: 前面板IP65,接线端子IP20 (IEC 60529)
    - 工作温度: -20至+55°C (无结冰)
    - 存储温度: -45至+80°C
    - 操作湿度: 45至85% RH (无凝露)
    - 存储湿度: 最大95% RH

    产品特点和优势


    YW Series 控制单元的最大特点是其创新设计、节省空间、安全可靠以及自清洁触点。产品包括一体化式指示灯、紧急停止开关和各种按钮选择开关等。这些产品采用高强度设计,具有高亮度、短面板后部深度、多种透镜形状等特性,使得安装更加简便快捷。特别值得一提的是,产品具备安全锁机制,直接开启动作以及安全按钮设计,确保操作安全。

    应用案例和使用建议


    YW Series 控制单元适用于各类工业自动化和控制系统,如机器安全保护、人机界面、信号传输等。根据实际应用需求,可选择不同类型的紧急停止开关、按钮和指示灯。例如,在机器人工作站中,可以安装蘑菇型按钮用于紧急情况下的快速停止;而在需要指示运行状态的控制面板上,可以选择一体化式指示灯。此外,为了提升系统可靠性,可以考虑使用带有内置LED或内置卤素灯的按钮。

    兼容性和支持


    YW Series 控制单元支持多种电气标准和协议,如UL508、CSA C22.2 No. 14、EN 60947-1、EN 60947-5-1、EN 60947-5-5和GB 14048.5。这些产品可以与其他标准接口兼容,从而方便集成到现有的自动化系统中。制造商提供全面的技术支持和服务,包括产品培训、安装指导和技术咨询等。

    常见问题与解决方案


    - 问题: 产品操作时发现指示灯不亮
    - 解决方案: 检查连接线缆是否正确且牢固连接,确认电源供应正常。另外,检查内部电路是否存在故障,必要时请专业技术人员进行维修。
    - 问题: 紧急停止按钮无法复位
    - 解决方案: 确认是否有机械障碍物阻止按钮复位。如果是电气问题,请检查按钮连接是否良好,并重新启动相关设备。
    - 问题: 产品受振动影响导致误动作
    - 解决方案: 在设备设计阶段充分考虑振动因素,增加减震装置或调整安装位置以减少外部振动的影响。

    总结和推荐


    YW Series 控制单元凭借其出色的性能、可靠的稳定性以及丰富的配置选项,成为了许多工业自动化领域的首选产品。通过其创新设计、紧凑结构以及广泛的应用范围,这些控制单元不仅能满足复杂的工业需求,还能够在苛刻的工作环境下稳定运行。因此,我们强烈推荐在各类工业项目中选用YW Series 控制单元。

YW1B-A1E10B参数

参数
面板开孔尺寸 22mm
电气寿命 -
开关配置 单刀单掷
开关功能 -
最大交流触点电压 -
执行器类型 -
机械寿命 -
指示颜色 -
最大直流触点电压 -
电流额定值 -
安装方式 螺纹安装,面板安装
应用等级 工业级

YW1B-A1E10B厂商介绍

IDEC公司是一家全球领先的工业自动化控制产品制造商,成立于1945年,总部位于日本。公司专注于为工业自动化领域提供全面的解决方案,包括控制产品、测量和安全产品、以及网络和通信产品。

IDEC的产品主要分为以下几类:
1. 控制产品:包括PLC(可编程逻辑控制器)、HMI(人机界面)、触摸屏等。
2. 测量和安全产品:如传感器、计数器、定时器、安全光幕等。
3. 网络和通信产品:涉及以太网、串行通信、无线通信等。

IDEC的产品广泛应用于各种工业领域,如汽车制造、食品加工、包装、能源、水处理等,帮助企业实现自动化、智能化生产。

IDEC的优势在于:
1. 高品质:产品经过严格的质量控制,确保可靠性和耐用性。
2. 创新技术:不断研发新技术,满足市场对高性能自动化产品的需求。
3. 全球服务网络:在全球范围内提供技术支持和售后服务,确保客户满意度。
4. 定制解决方案:根据客户需求提供定制化的自动化解决方案,提高生产效率和降低成本。

YW1B-A1E10B数据手册

厂牌 PDF简要描述 下载
IDEC 按钮开关 IDEC YW1B-A1E10B YW1B-A1E10B数据手册

YW1B-A1E10B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 12.3409 ¥ 104.2808
库存: 16
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 104.28
