YW1L-A2E10QM3R

产品分类: 按钮开关
厂牌: IDEC
产品描述: Idec 红色按钮开关, 面板安装, 面板开孔直径22mm, 带指示灯, 单刀单掷
供应商型号: N-YW1L-A2E10QM3R
供应商: 云汉优选
标准整包数: 1

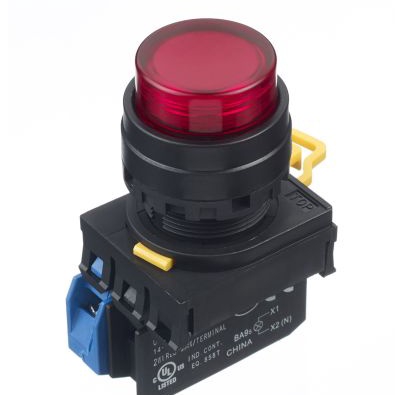

IDEC 按钮开关 YW1L-A2E10QM3R

YW1L-A2E10QM3R概述

    YW Series Control Units 技术手册

    1. 产品简介


    YW Series Control Units 是一款创新设计的控制单元系列,适用于各种工业自动化应用场景。这些控制单元包含紧急停止开关、按钮、指示灯和选择开关等多种类型。其主要功能包括安全锁定机制、直接断开操作和安全按钮设计。这些装置特别适用于需要高可靠性和紧凑尺寸的应用场合。

    2. 技术参数


    - 尺寸和安装:
    - 直径:Ø22mm
    - 按钮直径:Ø40mm(蘑菇按钮)
    - 深度:42mm(背面板后)
    - 安装方式:前板安装
    - 电气参数:
    - 额定绝缘电压:600V
    - 额定热电流:10A
    - 操作电压:24V ~ 380V AC(50/60Hz)
    - 接触额定值:
    - 电阻负载(AC-12):10A(24V),6A(120V),2A(380V)
    - 感应负载(AC-15):10A(24V),6A(120V),3A(240V),1.9A(380V)
    - 直流电阻负载(DC-12):8A(6V),2.2A(12V),1.1A(24V)
    - 直流感应负载(DC-13):4A(6V),1.1A(12V),0.55A(24V)
    - 温度和湿度范围:
    - 工作温度:-20°C 至 +55°C
    - 储存温度:-45°C 至 +80°C
    - 工作湿度:45% 至 85% RH
    - 储存湿度:95% RH 最大
    - 防护等级:
    - 前面板:IP65
    - 接线端子:IP20

    3. 产品特点和优势


    - 安全性:
    - 安全锁机制:当紧急停止信号生成时,该装置将保持紧急停止状态直至复位。
    - 直接断开操作:即使触点焊接,NC 触点也能强制断开电路。
    - 安全按钮设计:防止异物夹住按钮导致误操作,确保按钮的正常操作。
    - 易操作性:
    - 一键解锁、拉出/旋转复位。
    - 操作方式多样,位置和电路选择丰富。
    - 可靠性:
    - 采用自清洁刮擦式触点设计,触点表面带有刻痕,增强可靠性。
    - 机械寿命:最小操作次数可达 250,000 次(单接触块)。

    4. 应用案例和使用建议


    应用案例:
    - 工厂自动化系统:紧急停止按钮常用于工厂生产线上,确保在危险情况下能够迅速切断电源,保障人员安全。
    - 机械设备控制:按钮可用于操作机械设备的启动和停止,指示灯则提供实时状态反馈。
    使用建议:
    - 在安装时,确保按钮和指示灯的安装孔对齐正确,避免因松动导致的误操作。
    - 选择合适的颜色代码,根据不同的应用需求定制按钮颜色。
    - 在高温环境下使用时,注意温度限制以避免过热。

    5. 兼容性和支持


    - 兼容性:
    - YW 系列控制单元可以与其他标准接口的电气设备配合使用,具体可参考手册中的详细连接说明。

    - 厂商支持:
    - 提供技术咨询和售后服务,帮助用户解决安装和使用过程中遇到的问题。

    6. 常见问题与解决方案


    - 问题:安装时发现按钮无法按下。
    - 解决方案:检查安装孔是否正确对齐,重新安装。

    - 问题:灯具不亮。
    - 解决方案:检查电源连接是否正确,确认电源电压符合要求。

    - 问题:紧急停止按钮意外触发。
    - 解决方案:检查按钮是否有异物卡住,确保按钮设计符合安全标准。

    7. 总结和推荐


    YW Series Control Units 是一款功能强大且可靠的控制单元系列,适用于各种工业自动化应用场景。其独特的安全设计、高可靠性及广泛的适用性使其在市场上具有较强的竞争力。我们强烈推荐这些控制单元用于需要高安全性和稳定性的应用场景。
    结论:YW Series Control Units 在安全性、可靠性及多功能性方面表现优异,是一款值得推荐的产品。

YW1L-A2E10QM3R参数

参数
电气寿命 -
最大直流触点电压 -
最大交流触点电压 230V,240V
机械寿命 -
开关功能 -
开关配置 单刀单掷
电流额定值 -
面板开孔尺寸 22mm
指示颜色 -
执行器类型 -
安装方式 面板安装
应用等级 工业级

YW1L-A2E10QM3R厂商介绍

IDEC公司是一家全球领先的工业自动化控制产品制造商,成立于1945年,总部位于日本。公司专注于为工业自动化领域提供全面的解决方案,包括控制产品、测量和安全产品、以及网络和通信产品。

IDEC的产品主要分为以下几类:
1. 控制产品:包括PLC(可编程逻辑控制器)、HMI(人机界面)、触摸屏等。
2. 测量和安全产品:如传感器、计数器、定时器、安全光幕等。
3. 网络和通信产品:涉及以太网、串行通信、无线通信等。

IDEC的产品广泛应用于各种工业领域,如汽车制造、食品加工、包装、能源、水处理等,帮助企业实现自动化、智能化生产。

IDEC的优势在于:
1. 高品质:产品经过严格的质量控制,确保可靠性和耐用性。
2. 创新技术:不断研发新技术,满足市场对高性能自动化产品的需求。
3. 全球服务网络:在全球范围内提供技术支持和售后服务,确保客户满意度。
4. 定制解决方案:根据客户需求提供定制化的自动化解决方案,提高生产效率和降低成本。

YW1L-A2E10QM3R数据手册

厂牌 PDF简要描述 下载
IDEC 按钮开关 IDEC YW1L-A2E10QM3R YW1L-A2E10QM3R数据手册

YW1L-A2E10QM3R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
8+ $ 14.5538 ¥ 123.7073
19+ $ 13.5754 ¥ 115.3909
80+ $ 12.903 ¥ 109.6755
库存: 89
起订量: 8 增量: 1
交货地:
最小起订量为:8
合计: ¥ 989.65
直接购买
加入购物车
