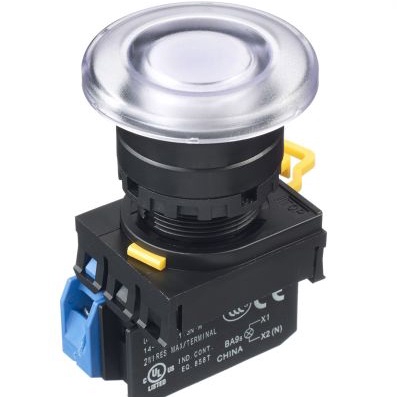

YW1L-M4E10Q4PW

产品分类: 按钮开关
厂牌: IDEC
产品描述: Idec 白色按钮开关, 面板安装, 面板开孔直径22mm, 带指示灯, 单刀单掷
供应商型号: ET-2833776
供应商: 海外现货
标准整包数: 1
IDEC 按钮开关 YW1L-M4E10Q4PW

YW1L-M4E10Q4PW概述

    YW Series Control Units 技术手册

    产品简介


    YW Series 控制单元是一系列创新设计的产品,旨在节省空间、提高安全性并具备自我清洁接触点。这些控制单元广泛应用于工业自动化、机械设备、安全系统等领域。主要类型包括紧急停止开关、带塑料或金属边框的按钮开关以及一体化无机壳指示灯等。

    技术参数


    - 安装尺寸: ø22mm
    - 环境条件:
    - 操作温度:-20°C 至 +55°C(无冻结)
    - 操作湿度:45% 至 85% RH(无冷凝)
    - 存储温度:-45°C 至 +80°C
    - 存储湿度:最高 95% RH
    - 防护等级:
    - 面板前侧:IP65(IEC 60529)
    - 端子侧:IP20(IEC 60529)
    - 绝缘电阻: 100 MΩ
    - 耐电压试验:
    - 接触块:2,500V,持续1分钟
    - 指示灯:2,000V,持续1分钟
    - 机械寿命:
    - 紧急停止开关:单接点盒 ≥ 250,000 次操作
    - 按钮和指示灯:单接点盒 ≥ 5,000,000 次操作(瞬时),≥ 250,000 次操作(保持)
    - 选择开关和钥匙选择开关:单接点盒 ≥ 250,000 次操作
    - 电气寿命:
    - 紧急停止开关:单接点盒 ≥ 100,000 次操作
    - 按钮、选择开关和钥匙选择开关:单接点盒 ≥ 100,000 次操作,双接点盒 ≥ 50,000 次操作

    产品特点和优势


    YW Series 控制单元具备以下显著特点和优势:
    - 高亮度: 新的无机壳指示灯实现高亮度显示。
    - 节省空间: 无机壳型设计仅需42mm面板后深度。
    - 安全锁机制: 紧急停止信号激活后,紧急停止功能将持续直到复位。
    - 直接开启动作: 即使触点焊接,常闭触点也能强制打开断开电路。
    - 防夹设计: 按钮设计防止夹住物体,防止按钮操作被阻断。
    - 可选操作: 多种操作方式、钥匙移除位置和电路选择,提供更多的灵活性和选择。

    应用案例和使用建议


    YW Series 控制单元广泛应用于各种工业环境中,如机床控制、生产线操作、机器人控制系统等。具体使用场景包括:
    - 机床控制: 紧急停止开关确保操作员的安全,快速切断电源。
    - 生产线操作: 带钥匙的选择开关防止未经授权的操作。
    - 机器人控制系统: 使用一体化无机壳指示灯监测运行状态。
    建议在安装时注意最小间隔要求,并根据具体应用需求选择合适的电压等级和颜色代码。

    兼容性和支持


    YW Series 控制单元支持多种电气特性,包括AC/DC电压,电阻负载和感性负载。该系列产品已获得UL、c-UL认证、EN标准合规及CCC批准。厂商提供了详细的安装指南和技术支持服务。

    常见问题与解决方案


    - 问题: 紧急停止开关无法正常复位。
    - 解决方案: 检查是否有任何物理障碍导致锁定未解除,确认电气连接是否正确。
    - 问题: 指示灯亮度不足。
    - 解决方案: 更换为更高亮度的LED灯或调整电源电压以达到理想亮度。

    总结和推荐


    YW Series 控制单元凭借其紧凑轻巧的设计、高可靠性、多样的操作模式以及良好的防护性能,在工业自动化和机械设备控制领域具有较高的市场竞争力。推荐用于需要高度可靠性和安全性的应用场景。

YW1L-M4E10Q4PW参数

参数
执行器类型 -
面板开孔尺寸 22mm
开关功能 -
最大交流触点电压 24V
电流额定值 -
电气寿命 -
机械寿命 -
最大直流触点电压 -
指示颜色 -
开关配置 单刀单掷
安装方式 面板安装

YW1L-M4E10Q4PW厂商介绍

IDEC公司是一家全球领先的工业自动化控制产品制造商,成立于1945年,总部位于日本。公司专注于为工业自动化领域提供全面的解决方案,包括控制产品、测量和安全产品、以及网络和通信产品。

IDEC的产品主要分为以下几类:
1. 控制产品:包括PLC(可编程逻辑控制器)、HMI(人机界面)、触摸屏等。
2. 测量和安全产品:如传感器、计数器、定时器、安全光幕等。
3. 网络和通信产品:涉及以太网、串行通信、无线通信等。

IDEC的产品广泛应用于各种工业领域,如汽车制造、食品加工、包装、能源、水处理等,帮助企业实现自动化、智能化生产。

IDEC的优势在于:
1. 高品质:产品经过严格的质量控制,确保可靠性和耐用性。
2. 创新技术:不断研发新技术,满足市场对高性能自动化产品的需求。
3. 全球服务网络:在全球范围内提供技术支持和售后服务,确保客户满意度。
4. 定制解决方案:根据客户需求提供定制化的自动化解决方案,提高生产效率和降低成本。

YW1L-M4E10Q4PW数据手册

厂牌 PDF简要描述 下载
IDEC 按钮开关 IDEC YW1L-M4E10Q4PW YW1L-M4E10Q4PW数据手册

YW1L-M4E10Q4PW封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 26.3253 ¥ 221.1327
库存: 2
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 221.13
