XA1E-BV302-R

产品分类: 按钮开关
厂牌: IDEC
产品描述: Idec 红色按钮开关, 面板安装, 闭锁操作, 面板开孔直径16.2mm, 无指示灯, 单刀双掷
供应商型号: ET-4337740
供应商: 海外现货
标准整包数: 1

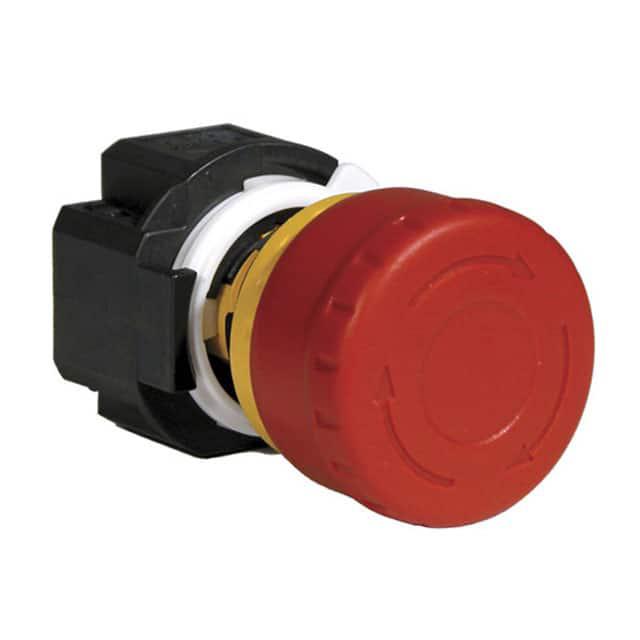

IDEC 按钮开关 XA1E-BV302-R

XA1E-BV302-R概述

    高质量电子元器件技术文章:IDEC XA E-Stops 技术手册解析

    1. 产品简介


    产品类型:IDEC XA E-Stops(紧急停止开关)是用于工业控制领域的安全开关设备,旨在提供高效的紧急保护措施。
    主要功能:
    - 提供标准和无单元两种配置。
    - 支持多种接触配置(1NC、2NC、1NO-1NC、1NO-3NC等)。
    - 可选带灯与不带灯设计,满足不同安装需求。

    应用领域:
    - 广泛应用于自动化控制系统、工业机械、机器人及人机界面系统等领域。

    2. 技术参数


    以下为 IDCE XA E-Stops 的关键技术规格:
    | 参数 | 值 |

    | 工作电压范围 | AC 30V/125V/250V, DC 30V |
    | 额定电流(电阻负载) | AC-12: 3A, DC-12: 2A |
    | 绝缘耐压 | 2.5kV |
    | 防护等级 | IP65(标准版),IP40(无单元版) |
    | 工作温度 | -25℃ 至 +60℃ |
    | 最小操作力 | 推锁模式:10.5N,拉解锁模式:10N |
    | 机械寿命 | ≥250,000 次 |
    | 电气寿命 | ≥100,000 次 |

    3. 产品特点和优势


    产品独特功能:
    - 提供两种按钮尺寸(29mm 和 40mm),适应不同的操作需求。
    - 符合RoHS要求,无铅设计,绿色环保。
    - 安全断开机制确保接触块脱离时常闭触点打开。
    - 内置直接开启机构,符合IEC60947-5-5标准。
    市场竞争力:
    - 超薄安装深度(仅23.9mm至27.9mm),适合狭小空间安装。
    - 高抗冲击与抗振动能力(最大150m/s²)。
    - 支持24V AC/DC LED指示灯,易于识别和维护。

    4. 应用案例和使用建议


    典型应用场景:
    - 工业机器人紧急停止按钮。
    - 机床或流水线上的安全操作站。
    - 危险区域的人员安全保护。
    使用建议:
    1. 在安装前确保切断电源,避免电击风险。
    2. 使用专用工具(如MT-001和MT-101)进行拆装以防止损坏。
    3. 确保所有连接牢固并使用热缩管或绝缘套保护线路。
    4. 考虑使用备用LED模块(XA9Z-LED2R/LED2VR)延长使用寿命。

    5. 兼容性和支持


    兼容性:
    - 适用于多种PCB布局设计,支持16AWG电线。
    - 提供多种终端接口选择,如焊接终端和平板终端。
    支持与维护:
    - 提供全面的技术文档和支持服务。
    - 提供详细的安装和维护手册。
    - 定制化技术支持服务。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 开关接触不良 | 确保正确焊接并检查连接质量。 |
    | 按钮无法锁定 | 检查按钮和锁定环是否对齐。 |
    | 长时间使用后性能下降 | 更换LED灯泡或重新校准接触位置。 |

    7. 总结和推荐


    IDEC XA E-Stops 是一款功能强大且可靠的安全开关设备,以其紧凑的设计、卓越的性能和广泛的应用领域脱颖而出。无论是从操作便捷性还是耐用性来看,它都堪称行业标杆。我们强烈推荐此产品给需要高安全性工业应用的客户。然而,用户需严格按照操作规程安装和维护,以确保最佳性能和长久使用寿命。
    综合评价:高度推荐。
    最终结论:这款产品非常适合需要高可靠性与严格安全性要求的工业场景,尤其在自动化和机器人领域表现尤为出色。

XA1E-BV302-R参数

参数
最大直流触点电压 30V
电气寿命 100000Cycles
开关配置 DPST-NC
指示颜色 -
开关功能 On-Off
面板开孔尺寸 圆形-16.20(Dia)
执行器类型 圆形,按钮,蘑菇形
机械寿命 250000Cycles
电流额定值 3A(AC),2A(DC)
最大交流触点电压 125V
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

XA1E-BV302-R厂商介绍

IDEC公司是一家全球领先的工业自动化控制产品制造商,成立于1945年,总部位于日本。公司专注于为工业自动化领域提供全面的解决方案,包括控制产品、测量和安全产品、以及网络和通信产品。

IDEC的产品主要分为以下几类:
1. 控制产品:包括PLC(可编程逻辑控制器)、HMI(人机界面)、触摸屏等。
2. 测量和安全产品:如传感器、计数器、定时器、安全光幕等。
3. 网络和通信产品:涉及以太网、串行通信、无线通信等。

IDEC的产品广泛应用于各种工业领域,如汽车制造、食品加工、包装、能源、水处理等,帮助企业实现自动化、智能化生产。

IDEC的优势在于:
1. 高品质:产品经过严格的质量控制,确保可靠性和耐用性。
2. 创新技术:不断研发新技术,满足市场对高性能自动化产品的需求。
3. 全球服务网络:在全球范围内提供技术支持和售后服务,确保客户满意度。
4. 定制解决方案:根据客户需求提供定制化的自动化解决方案,提高生产效率和降低成本。

XA1E-BV302-R数据手册

厂牌 PDF简要描述 下载
IDEC 按钮开关 IDEC XA1E-BV302-R XA1E-BV302-R数据手册

XA1E-BV302-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 48.3136 ¥ 408.2503
5+ $ 46.4524 ¥ 392.5231
10+ $ 45.485 ¥ 384.3483
25+ $ 43.9726 ¥ 371.5686
125+ $ 36.6923 ¥ 310.05
库存: 257
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 408.25
直接购买
加入购物车
