首页  >  产品百科  >  YW1B-M4E10W

YW1B-M4E10W

产品分类: 按钮开关
厂牌: IDEC
产品描述: Idec 白色按钮开关, 面板安装, 面板开孔直径22mm, 带指示灯, 单刀单掷
供应商型号: 1682544
供应商: 海外现货
标准整包数: 1

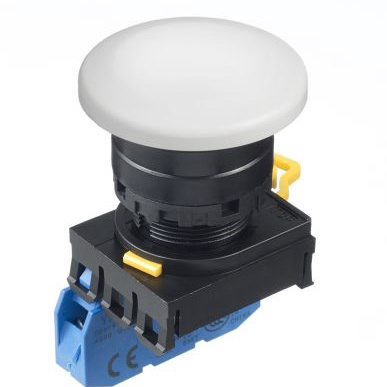

IDEC 按钮开关 YW1B-M4E10W

YW1B-M4E10W概述

    YW Series Control Units 技术手册

    1. 产品简介


    YW Series Control Units 是一款集成了多种功能的控制装置,广泛应用于工业自动化和控制系统中。该系列产品主要包括应急停止开关(Emergency Stop Switches)、钥匙选择开关(Key Selector Switches)、发光按钮(Illuminated Pushbuttons)以及飞行员灯(Pilot Lights)。这些产品以其高亮度、紧凑设计和高可靠性而著称。

    2. 技术参数


    - 尺寸:直径22mm
    - 操作条件:
    - 工作温度:–20°C 至 +55°C
    - 工作湿度:45% 至 85% RH
    - 存储温度:–45°C 至 +80°C
    - 存储湿度:最大95% RH
    - 防护等级:
    - 面板前侧:IP65
    - 接线端子:IP20
    - 绝缘电阻:≥100 MΩ
    - 耐电压强度:
    - 接触块:2,500V,持续1分钟
    - 飞行员灯:2,000V,持续1分钟
    - 振动和冲击性能:
    - 振动:最高频率500Hz,振幅0.35mm,加速度50m/s²
    - 冲击:极限值100m/s²,极限损坏值1,000m/s²
    - 机械寿命(最低操作次数):
    - 应急停止开关:250,000次(单接触块)
    - 发光按钮:5,000,000次(单接触块)
    - 选择开关:250,000次(单接触块)

    3. 产品特点和优势


    - 安全设计:应急停止开关具有安全锁定机制、直接开启动作和安全按钮设计。
    - 高亮度:新的单元体飞行员灯达到高亮度,适用于各种工作环境。
    - 紧凑设计:单元体飞行员灯仅需42mm深度安装于面板后方,节省空间。
    - 多种操作模式:提供拉出/旋转复位等多种操作方式。
    - 认证合规性:符合UL、c-UL、EN和CCC标准,同时符合国际标准如IEC 60947-1、IEC 60947-5-1和IEC 60947-5-5。

    4. 应用案例和使用建议


    YW Series 控制单元广泛应用于工业生产、机器控制、紧急停止保护等领域。例如,在制造业中,它们可以用于生产线上的紧急停止按钮,确保工人和设备的安全。在安装过程中,需要注意保持最小间距为50mm,以确保灯具的正常运行。根据具体需求选择合适的额定电流和电压。

    5. 兼容性和支持


    YW 系列产品具有较高的兼容性,可以与不同类型的设备和系统进行集成。制造商提供了全面的技术支持和服务,包括安装指导、故障排查和定期维护等。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 按钮无法解锁 | 检查锁定环是否正确安装 |
    | 灯具不亮 | 检查连接线路和电源 |

    7. 总结和推荐


    YW Series Control Units 是一套高性能、可靠且安全的控制装置。其独特的功能和优势使其在市场上具备很强的竞争力。强烈推荐使用该系列的产品,尤其是对于需要高安全性和可靠性的应用场景。

YW1B-M4E10W参数

参数
开关功能 -
指示颜色 -
最大交流触点电压 -
面板开孔尺寸 22mm
电流额定值 -
机械寿命 -
电气寿命 -
执行器类型 -
开关配置 单刀单掷
最大直流触点电压 -
安装方式 螺纹安装,面板安装

YW1B-M4E10W厂商介绍

IDEC公司是一家全球领先的工业自动化控制产品制造商,成立于1945年,总部位于日本。公司专注于为工业自动化领域提供全面的解决方案,包括控制产品、测量和安全产品、以及网络和通信产品。

IDEC的产品主要分为以下几类:
1. 控制产品:包括PLC(可编程逻辑控制器)、HMI(人机界面)、触摸屏等。
2. 测量和安全产品:如传感器、计数器、定时器、安全光幕等。
3. 网络和通信产品:涉及以太网、串行通信、无线通信等。

IDEC的产品广泛应用于各种工业领域,如汽车制造、食品加工、包装、能源、水处理等,帮助企业实现自动化、智能化生产。

IDEC的优势在于:
1. 高品质:产品经过严格的质量控制,确保可靠性和耐用性。
2. 创新技术:不断研发新技术,满足市场对高性能自动化产品的需求。
3. 全球服务网络:在全球范围内提供技术支持和售后服务,确保客户满意度。
4. 定制解决方案:根据客户需求提供定制化的自动化解决方案,提高生产效率和降低成本。

YW1B-M4E10W数据手册

厂牌 PDF简要描述 下载
IDEC 按钮开关 IDEC YW1B-M4E10W YW1B-M4E10W数据手册

YW1B-M4E10W封装设计

查看详情并下载
Symbol
Footprint
3D Model
