YW1L-MF2E10QM3A

产品分类: 按钮开关
厂牌: IDEC

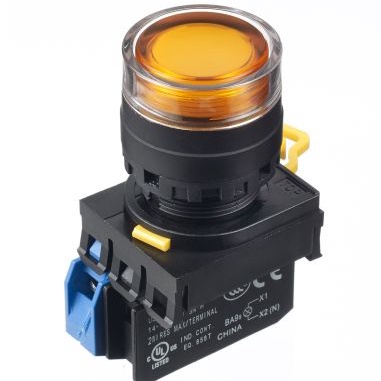

产品描述: Idec 琥珀色按钮开关, 面板安装, 面板开孔直径22mm, 带指示灯, 单刀单掷
供应商型号: YW1L-MF2E10QM3A
供应商: TME
标准整包数: 1
IDEC 按钮开关 YW1L-MF2E10QM3A

YW1L-MF2E10QM3A概述

    YW Series Control Units 技术手册

    产品简介


    YW系列控制单元是一系列高性能、安全可靠且设计紧凑的工业级控制组件,适用于多种工业自动化应用场景。该系列产品包括紧急停止开关、选择开关和指示灯等,提供不同的操作方式和电路选项,以满足多样化的需求。YW系列特别强调创新设计、节省空间和安全性,广泛应用于机械设备、工厂自动化系统等领域。

    技术参数


    - 外形尺寸:直径为22mm,具体型号可能有所不同。
    - 接触类型:支持常开(NO)、常闭(NC)及混合型接点。
    - 接触额定值:
    - 交流负载:10A(AC-12)到2A(AC-15)。
    - 直流负载:8A(DC-12)到1.1A(DC-13)。
    - 绝缘电压:600V。
    - 工作环境温度:-20°C至+55°C。
    - 存储温度:-45°C至+80°C。
    - 防护等级:面板前部IP65,接线端子IP20。

    产品特点和优势


    - 高亮度指示灯:采用新型单体结构,确保指示灯具有高亮度。
    - 短深度设计:指示灯的安装深度仅需42mm,节省空间。
    - 四种镜头形状:平齐型、标记平齐型、扩展型和穹顶型,适应不同的安装需求。
    - 自清洁刮擦式触点:具有切口表面的自清洁触点提高了可靠性。
    - 安全锁机制:紧急停止按钮具有锁定机制,防止误操作。

    应用案例和使用建议


    - 紧急停止开关:在机械设备上作为关键的安全装置,确保在异常情况下能够迅速切断电源。
    - 指示灯:用于显示机器运行状态,便于操作员监控设备。
    - 建议使用:确保正确的安装深度,以避免信号传递的延迟。对于复杂的电路设计,考虑使用双接触块以提高可靠性。

    兼容性和支持


    - 兼容性:YW系列的产品与市面上常见的工业控制系统高度兼容。
    - 支持服务:制造商提供详细的技术文档、用户手册以及客户服务热线,以帮助用户解决安装和使用过程中遇到的问题。

    常见问题与解决方案


    - 问题1:紧急停止按钮未能正确锁定。
    - 解决办法:检查安装是否正确,确认按钮内部的机械机构没有损坏。
    - 问题2:指示灯亮度不足。
    - 解决办法:更换合适的LED灯泡或者调整供电电压至合适范围。

    总结和推荐


    YW系列控制单元以其紧凑的设计、高可靠性及多样化的应用选项,在工业控制领域表现优异。特别是在高风险环境中,如机械设备和自动化工厂中,其安全锁机制和直接打开动作设计提供了更高的安全保障。因此,强烈推荐在需要可靠、高效控制解决方案的项目中使用YW系列控制单元。

YW1L-MF2E10QM3A参数

参数
电气寿命 -
开关功能 -
指示颜色 -
机械寿命 -
电流额定值 -
面板开孔尺寸 22mm
最大交流触点电压 230V,240V
最大直流触点电压 -
开关配置 单刀单掷
执行器类型 -
安装方式 面板安装
应用等级 工业级

YW1L-MF2E10QM3A厂商介绍

IDEC公司是一家全球领先的工业自动化控制产品制造商,成立于1945年,总部位于日本。公司专注于为工业自动化领域提供全面的解决方案,包括控制产品、测量和安全产品、以及网络和通信产品。

IDEC的产品主要分为以下几类:
1. 控制产品:包括PLC(可编程逻辑控制器)、HMI(人机界面)、触摸屏等。
2. 测量和安全产品:如传感器、计数器、定时器、安全光幕等。
3. 网络和通信产品:涉及以太网、串行通信、无线通信等。

IDEC的产品广泛应用于各种工业领域,如汽车制造、食品加工、包装、能源、水处理等,帮助企业实现自动化、智能化生产。

IDEC的优势在于:
1. 高品质:产品经过严格的质量控制,确保可靠性和耐用性。
2. 创新技术:不断研发新技术,满足市场对高性能自动化产品的需求。
3. 全球服务网络:在全球范围内提供技术支持和售后服务,确保客户满意度。
4. 定制解决方案:根据客户需求提供定制化的自动化解决方案,提高生产效率和降低成本。

YW1L-MF2E10QM3A数据手册

厂牌 PDF简要描述 下载
IDEC 按钮开关 IDEC YW1L-MF2E10QM3A YW1L-MF2E10QM3A数据手册

YW1L-MF2E10QM3A封装设计

查看详情并下载
Symbol
Footprint
3D Model
