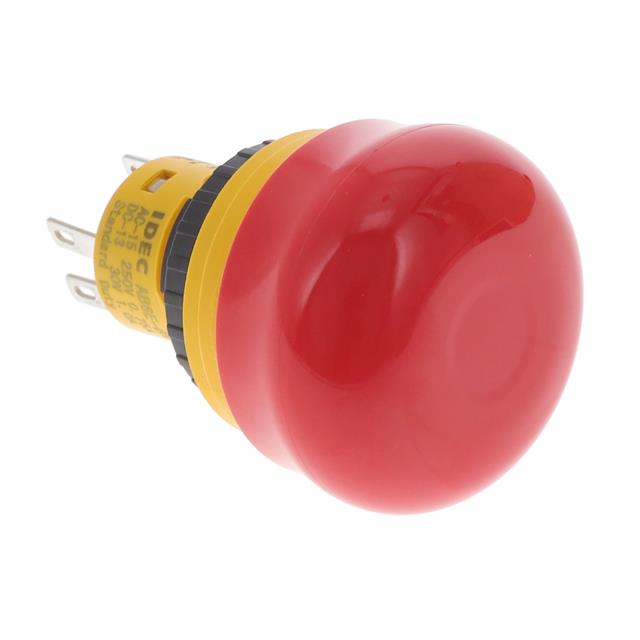

AB6E-3BV02PTRH

产品分类: 按钮开关
厂牌: IDEC
产品描述: Mushroom Button On-Off DPST-NC 圆形-16.20(Dia) 100000Cycles 30V 125V 100000Cycles 焊接安装,面板安装 30mm(长度)*44.5mm(高度)
供应商型号: 2833811
供应商: 海外现货
标准整包数: 1

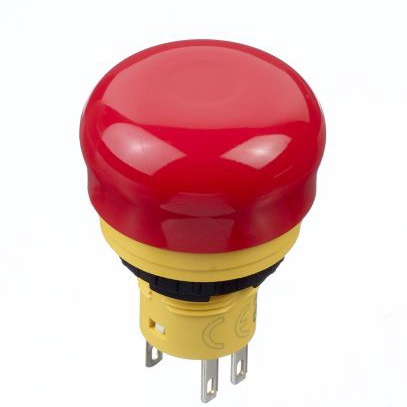

IDEC 按钮开关 AB6E-3BV02PTRH

AB6E-3BV02PTRH概述

    ø16mm X6 Series Emergency Stop Switches

    产品简介


    IDEC的ø16mm X6系列紧急停止开关是专为需要高度安全性和设计灵活性的应用而设计的产品。这种开关具有极短的安装深度,仅有23.9毫米,这使得它们成为同类产品中最紧凑的选择之一。该系列产品提供两种按钮尺寸(ø30mm和ø40mm)和颜色(红色和黄色),可以方便地进行重置操作,适用于各种工业环境。无论是食品加工机械还是半导体制造设备,X6系列紧急停止开关都能提供极高的安全性和清洁度。

    技术参数


    - 产品尺寸:ø16mm直径
    - 最小安装深度:23.9mm
    - 按钮尺寸:ø30mm和ø40mm
    - 按钮颜色:红/黄
    - 重置方式:拉起和旋转
    - 防尘性能:光滑且无突起的按钮表面可防止灰尘堆积
    - 工作温度:–25°C至+60°C
    - 存储温度:–45°C至+80°C
    - 绝缘电阻:100 MΩ最小值(500V DC兆欧表)
    - 最大接触电阻:50 mΩ
    - 过电压类别:II
    - 冲击/振动测试:150 m/s²冲击极限和10-500 Hz振动极限(0.35 mm振幅,50 m/s²加速度)

    产品特点和优势


    - 安全性:采用IDEC独特的反向能量结构,能够在开关损坏时自动断开电路,确保机器的安全停机。
    - 紧凑设计:仅为23.9mm的安装深度,相比传统紧急停止开关体积减少了30%,空间节省了70%。
    - 多样性:提供ø30mm和ø40mm两种尺寸,以及红/黄两种颜色的按钮选择,适合不同的应用需求。
    - 易于安装和维护:带锁定装置的设计便于安装,并且通过简单的旋转和拉起操作即可实现重置。
    - 高可靠性:使用寿命超过100,000次操作,满足严格的工业标准要求。

    应用案例和使用建议


    X6系列紧急停止开关广泛应用于多种行业,如食品加工机械、半导体制造设备、医疗设备等。对于这些应用,由于对安全性和清洁度的要求较高,X6系列能够提供非常有效的保障。
    使用建议:
    - 在使用前,确保电源已关闭,以避免电击风险。
    - 按照正确的步骤安装开关,确保锁定环紧固到位。
    - 避免施加过度的外部震动或冲击,以免造成开关故障。

    兼容性和支持


    - X6系列紧急停止开关符合国际安全标准(如IEC 60947-5-5、ISO 13850、JIS C8201-5-5等),并获得多项认证(如UL508、c-UL、CSA C22.2 No.14等)。
    - 提供多种配件,如锁定环和名称牌,以满足不同应用需求。
    - 制造商提供全面的技术支持和售后服务,包括安装指导和故障排除。

    常见问题与解决方案


    - Q:如何正确重置紧急停止开关?
    A:拉起按钮或将按钮顺时针旋转。
    - Q:如何解决接触弹跳问题?
    A:在设计控制电路时考虑接触弹跳时间(参考值:20ms)。
    - Q:如何避免外部冲击导致接触弹跳?
    A:避免直接施加外部冲击到开关上。

    总结和推荐


    综上所述,IDEC的ø16mm X6系列紧急停止开关在设计、安全性和可靠性方面表现出色。它不仅拥有卓越的安全性能,还能在紧凑的空间内提供高效的操作。因此,强烈推荐这款产品给所有需要高性能紧急停止开关的工业应用场合。

AB6E-3BV02PTRH参数

参数
机械寿命 100000Cycles
最大交流触点电压 125V
面板开孔尺寸 圆形-16.20(Dia)
电气寿命 100000Cycles
执行器类型 Mushroom Button
开关功能 On-Off
指示颜色 -
最大直流触点电压 30V
开关配置 DPST-NC
电流额定值 -
长*宽*高 30mm(长度)*44.5mm(高度)
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

AB6E-3BV02PTRH厂商介绍

IDEC公司是一家全球领先的工业自动化控制产品制造商,成立于1945年,总部位于日本。公司专注于为工业自动化领域提供全面的解决方案,包括控制产品、测量和安全产品、以及网络和通信产品。

IDEC的产品主要分为以下几类:
1. 控制产品:包括PLC(可编程逻辑控制器)、HMI(人机界面)、触摸屏等。
2. 测量和安全产品:如传感器、计数器、定时器、安全光幕等。
3. 网络和通信产品:涉及以太网、串行通信、无线通信等。

IDEC的产品广泛应用于各种工业领域,如汽车制造、食品加工、包装、能源、水处理等,帮助企业实现自动化、智能化生产。

IDEC的优势在于:
1. 高品质:产品经过严格的质量控制,确保可靠性和耐用性。
2. 创新技术:不断研发新技术,满足市场对高性能自动化产品的需求。
3. 全球服务网络:在全球范围内提供技术支持和售后服务,确保客户满意度。
4. 定制解决方案:根据客户需求提供定制化的自动化解决方案,提高生产效率和降低成本。

AB6E-3BV02PTRH数据手册

厂牌 PDF简要描述 下载
IDEC 按钮开关 IDEC AB6E-3BV02PTRH AB6E-3BV02PTRH数据手册

AB6E-3BV02PTRH封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 340.6556
5+ ¥ 334.5725
10+ ¥ 334.5725
20+ ¥ 328.4893
50+ ¥ 328.4893
库存: 20
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 340.65
直接购买
加入购物车
